3.14.2 Technische Daten
3
Feste Transportkante Rechts oder links
Leiterplattenformat
Standard (Länge x Breite)
Option „Lange LP with stepping“
Doppeltransport im Modus „Einfachtransport“
Standard
Option „Lange LP with stepping“
50 mm x 50 mm bis 450 mm x 216 mm
50 mm x 80 mm bis 850 mm
*a
x 216 mm
50 mm x 50 mm bis 450 mm x 450 mm
50 mm x 80 mm bis 850 mm
a
x 450 mm
*)a 850 mm auf Anfrage
Leiterplattendicke
Standard
0,3 mm bis 4,5 mm (± 0,2 mm)
(Standard, stärkere auf Anfrage)
Vakuum-Zubehör auf Anfrage
Dünne Leiterplatten auf Träger
Leiterplattenwölbung siehe Seite 196
LP-Gewicht
*b
*)b Höheres Gewicht auf Anfrage.
max. 3 kg
Freiraum auf LP-Unterseite
Standard
Option
25 mm ± 0,2 mm
max. 40 mm ± 0,2 mm
LP-Transporthöhe 900 mm ± 15 mm (Option)
930 mm ± 15 mm (Standard)
950 mm ± 15 mm (Option SMEMA)
Typ der Schnittstelle SMEMA / Siemens
BE-freier Führungsrand 3 mm
LP-Wechselzeit < 2,5 s
LP-Positioniergenauigkeit ± 0,5 mm
Transportart synchron oder asynchron
Bestückinhalt je Transport gleich oder unterschiedlich
LP-Breite je Transport gleich oder unterschiedlich
Inkpunkt-Erkennung auf der LP synchron: möglich (kein globaler Inkpunkt)
asynchron: möglich
Virtueller Inkpunkthandler Optional
Automatische Breitenverstellung synchron: möglich
asynchron: möglich
3 Technische Daten Betriebsanleitung SIPLACE CA-Serie
3.14 Flexibler LP-Doppeltransport Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
192
3.14.3 Funktionsbeschreibung
Der flexible Doppeltransport besitzt zwei elektrisch und mechanisch voneinander unabhängige
Transportspuren. Funktional gilt das Gleiche wie für den Einfachtransport (siehe Abschnitt 3.13.3
,
Seite 189
.
3.14.4 Leistungsmerkmal "Flexibler Doppeltransport"
Mit dem Leistungsmarkmal "Flexibler Doppeltransport" ist es möglich, die Transportspur über die
Standardbreite von 216 mm hinaus zu verbreitern. Damit lassen sich überbreite Leiterplatten auch
in einer Maschine mit Doppeltransport verarbeiten. Die Transportwangen der zweiten Transports-
pur werden vollständig zusammengefahren. Damit ist die Transportspur zugleich deaktiviert.
3

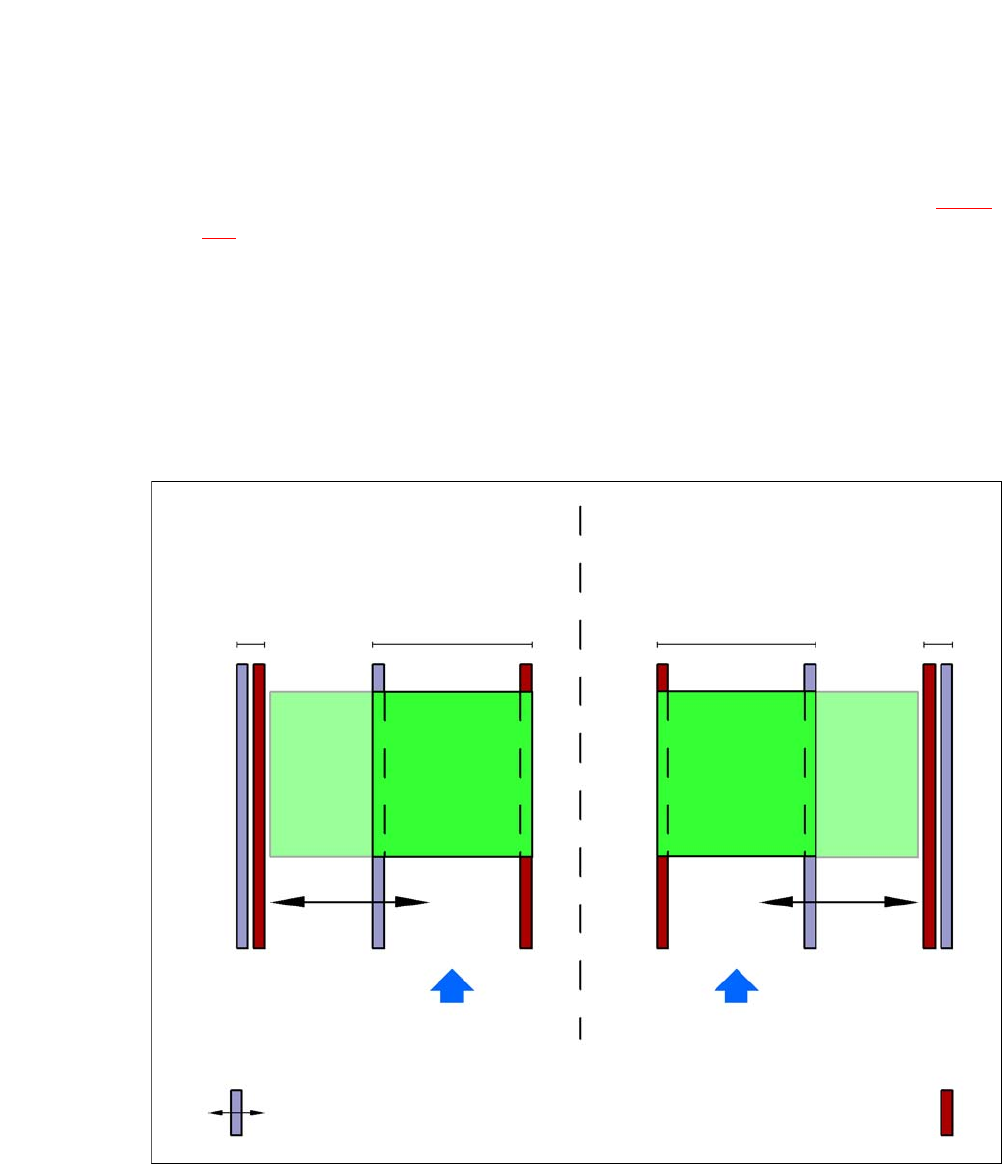

Abb. 3.14 - 2 Flexibler Doppeltransport im Modus "Einfachtransport"
3
3
Doppeltransport mit verbreiterter Transportspur 2
(feste Transportwange links)
Transportspur 2
deaktiviert
Transportspur 1 Transportspur 2 Transportspur 1
deaktiviert
LP-Transportrichtung LP-Transportrichtung
Feste Transportwange
Doppeltransport mit verbreiterter Transportspur 1
(feste Transportwange rechts)
Bewegliche Transportwange
Betriebsanleitung SIPLACE CA-Serie 3 Technische Daten
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 3.14 Flexibler LP-Doppeltransport
193
3.14.5 Definition der Transportspuren
Die rechte Transportspur (in Transportrichtung gesehen) wird als "Transport 1" bezeichnet, die
linke Transportspur als "Transport 2" (siehe Abb. 3.14 - 3
, Seite 194).
3.14.6 Definition der Transportspurbreite
3.14.6.1 Standardbreite
Die Standardbreite der Transportspur ist die maximale Transportbreite, die durch die Sollposition
der festen Transportwange vorgegeben ist. Sie beträgt maximal 216 mm pro Spur.
3.14.6.2 Überbreite Transportspur
Durch Verschieben der festen Transportwange aus Ihrer Sollposition lässt sich die Transportspur
auf maximal 250 mm verbreitern.
3.14.6.3 Doppeltransport im Modus "Einfachtransport"
Der Doppeltransport kann online zu einem Einfachtransport konfiguriert werden. Dazu wird eine
Transportspur vollständig zusammenfahren und deaktiviert (siehe Abb. 3.14 - 2
, Seite 192). Dies
ergibt eine Transportspurbreite von maximal 450 mm.
3.14.7 Transportarten
Der flexible Doppeltransport lässt sich in zwei Modi betreiben:
– Transportart synchron
– Transportart asynchron
