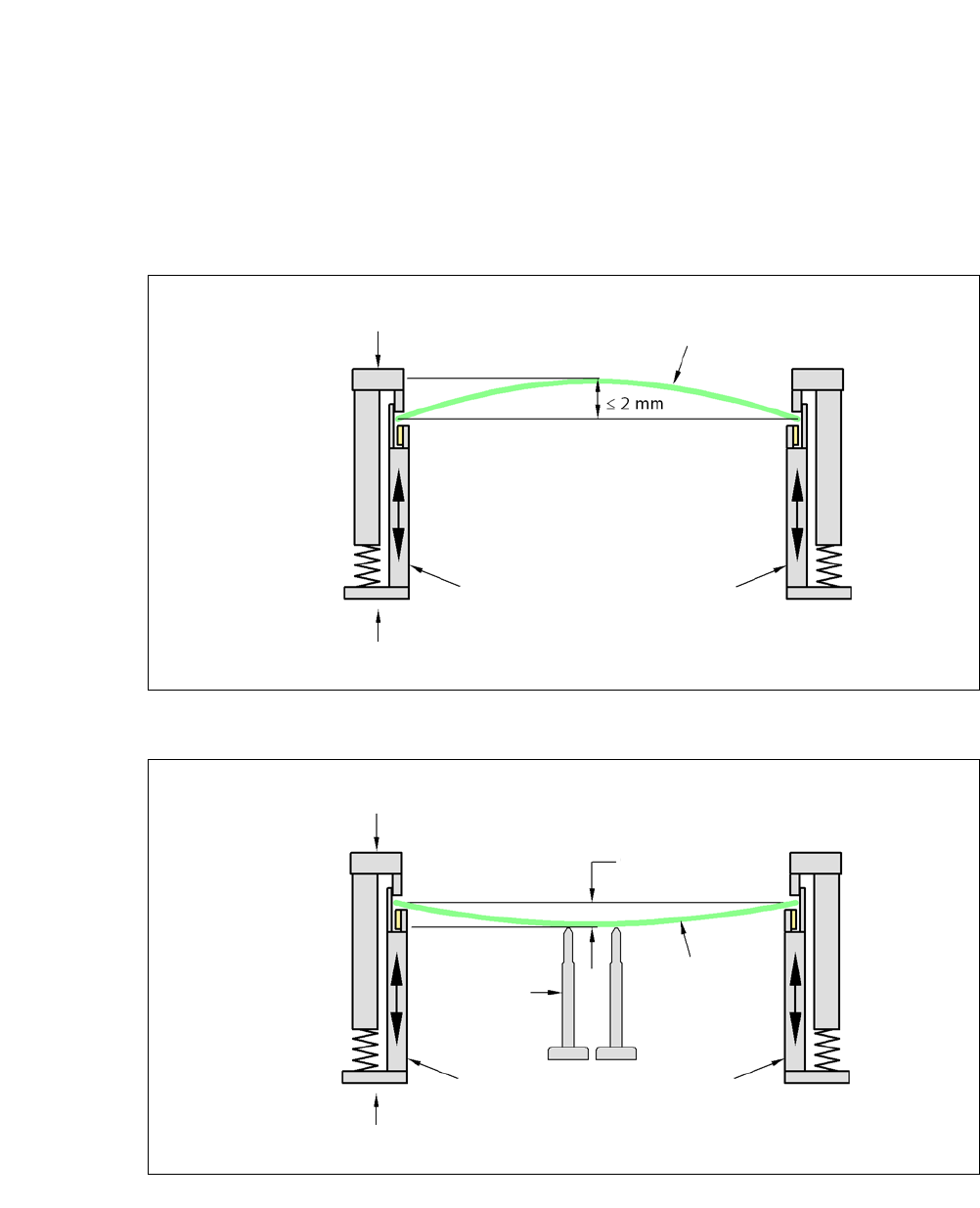

3.15.0.2 LP-Wölbung beim Bestücken
Bei einer Wölbung von 2 mm kann es bei der Fokussierung von lokalen Passmarken und Inkpunk-
ten in der LP-Mitte zu Problemen kommen. Der Fokus der Digitalkamera beträgt 2 mm. Bei Be-
rücksichtigung aller Toleranzen reduziert sich dieser Wert auf 1,5 mm. Beachten Sie darüber
hinaus, dass sich durch die Wölbung die BE-Höhe reduziert.
3
3
LP-Wölbung nach unten max. 0,5 mm
3
Verwenden Sie Magnetstiftunterstützungen, um diesen Wert zu erreichen.
Bewegliche Klemmvorrichtung
Feste Klemmkante
Leiterplatte
Transportwange
Leiterplatte
Magnetstift-
unterstützung
Bewegliche Klemmvorrichtung
Feste Klemmkante
Transportwange
0,5 mm
Betriebsanleitung SIPLACE CA-Serie 4 SIPLACE Wafer-System (SWS)
Ab Softwareversion SR 708.0 Ausgabe 12/2014
199
4 SIPLACE Wafer-System (SWS)
4

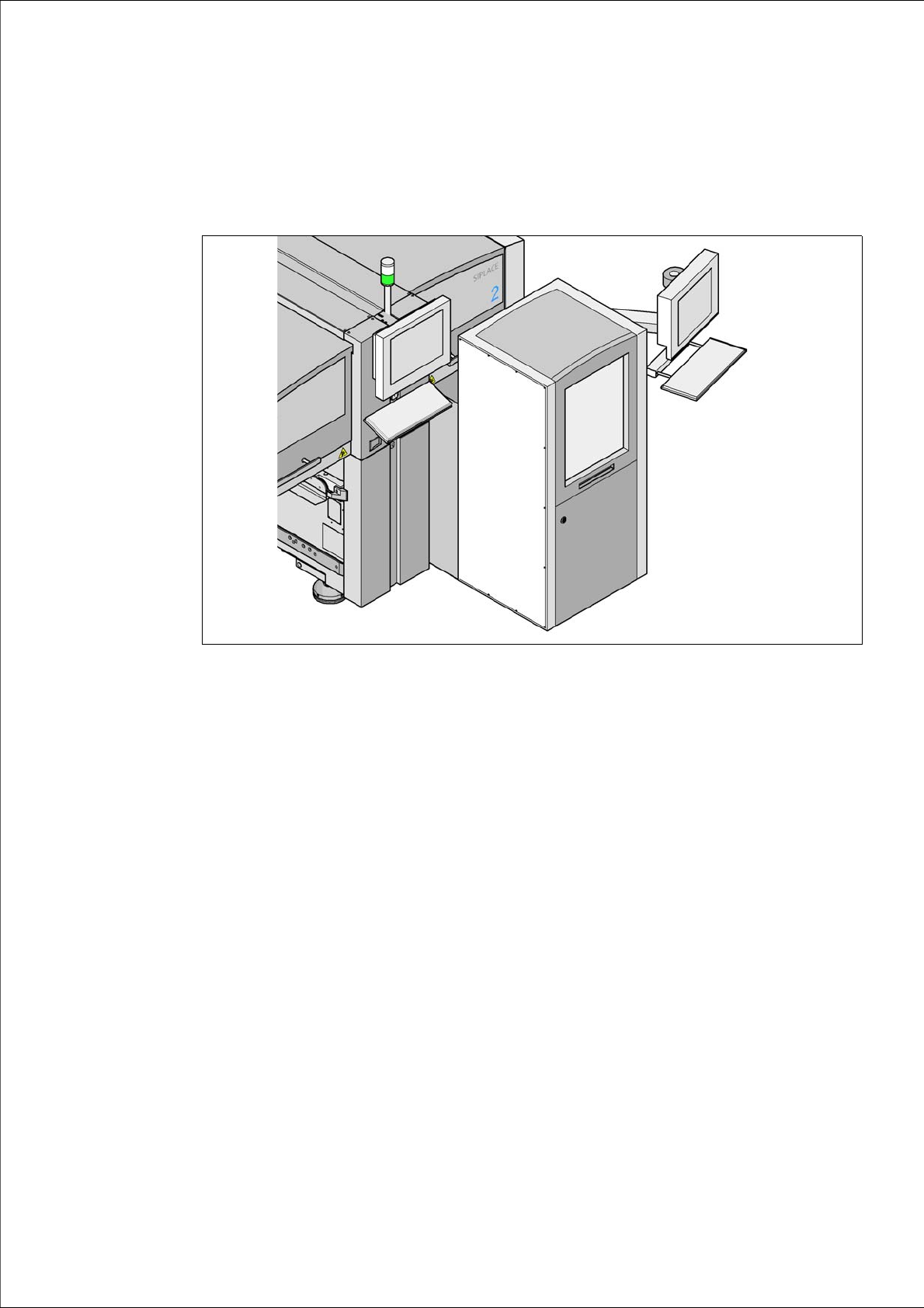

Abb. 4.0 - 1 SWS am Stellplatz 2 der SIPLACE CA4
4 SIPLACE Wafer-System (SWS) Betriebsanleitung SIPLACE CA-Serie
4.1 Funktionsbeschreibung Ab Softwareversion SR 708.0 Ausgabe 12/2014
200
4.1 Funktionsbeschreibung
4.1.1 Funktionsprinzip des SIPLACE Wafer-Systems (SWS)
Das neue SWS bietet ein vollautomatisches Wafer- und Chip-Handling-System. Es ist voll in einen
Stellplatz des SIPLACE CA-Bestückungssystems integriert. Jeder Stellplatz kann (mit Einschrän-
kungen) mit einem SWS oder mit einem X-Tisch ausgerüstet werden.
Das SWS arbeitet für das SIPLACE-System wie ein Förderer und befördert die Dies vom Wafer
an eine einzelne, fest bestimmte Abholposition für den Bestückkopf. Der Bestückkopf holt das Die
beim SWS ab und platziert dieses wie auch beim SMD-Handling auf der Leiterplatte.
Das SWS erscheint in SIPLACE Pro wie ein X-Förderer mit einem speziellen Förderer-Typ. Die
Programmierung des SIPLACE-Systems erfolgt wie von der SIPLACE X-Serie bekannt. Das Die-
Handling wird am gesonderten Bedienterminal am SWS programmiert. Die zu programmierenden
Haupt-Parameter sind folgende:
– Wafer- und Die-Dimensionen
– Magazin-Typ
– Waferrahmen-Typ
– Die-Erkennung
– Die-Ausstech-Parameter
– Wafer-Map-System
– Verknüpfung zum in SIPLACE Pro programmierten Bauelement
4.1.2 Grundfunktionen des SWS
Die wesentlichen Komponenten für das Die-Handling sind der Wafer-Tisch, das Ausstech-Sys-
tem, die Flip-Unit und die Kontrolleinheit inklusive der zugehörigen Software.
Der Wafer mit dem entsprechenden Die wird aus dem Magazin geladen und auf dem Wafer-Tisch
fixiert. Der Wafer-Tisch platziert das Die über dem Ausstech-System, wo das Die von der Wafer-
Folie gelöst und zur Flip-Unit übergeben wird. Die Flip-Unit dreht das Die um 180° und stellt die-
sen zur Abholung durch den Bestückkopf bereit.
Die SIPLACE CA verwendet einen hochgenauen SIPLACE-Bestückkopf, der speziell für höhere
Genauigkeit ausgesucht wurde um die Vorgaben von 35 µm bei 3 Sigma bei normalen und 25 µm
bei 3 Sigma unter eingeschränkten Bedingungen zu erfüllen (Einschränkungen siehe "Lieferun-
gen und Leistungen").
4
HINWEIS
Alle Bewegungsachsen im SWS zur Positionierung sind Servo-Achsen!
