Betriebsanleitung SIPLACE CA-Serie 4 SIPLACE Wafer-System (SWS) Ab Softwareversion SR 708.0 Ausgabe 12/ 2014 4.3 Beschreibung der SWS-Baugruppen 221 4.3.4.1 W afer-Aufnahme Die W afer-Aufnahme ist au f der X-Y - Einheit …
4 SIPLACE Wafer-System (SWS) Betriebsanleitung SIPLACE CA-Serie
4.3 Beschreibung der SWS-Baugruppen Ab Softwareversion SR 708.0 Ausgabe 12/2014
220
4
Abb. 4.3 - 4 Wafer -Tisch
(1) Klemmeinheit
(2) Wafer-Kamera
(3) Flip-Unit
(4) Wafer-Aufnahme
(5) Führung
4
3
1
2
5
Betriebsanleitung SIPLACE CA-Serie 4 SIPLACE Wafer-System (SWS)
Ab Softwareversion SR 708.0 Ausgabe 12/2014 4.3 Beschreibung der SWS-Baugruppen
221
4.3.4.1 Wafer-Aufnahme
Die Wafer-Aufnahme ist auf der X-Y-Einheit montiert und damit Teil des Wafer-Tisches. Auf ihr
werden die Wafer für den Ausstechvorgang fixiert.
4

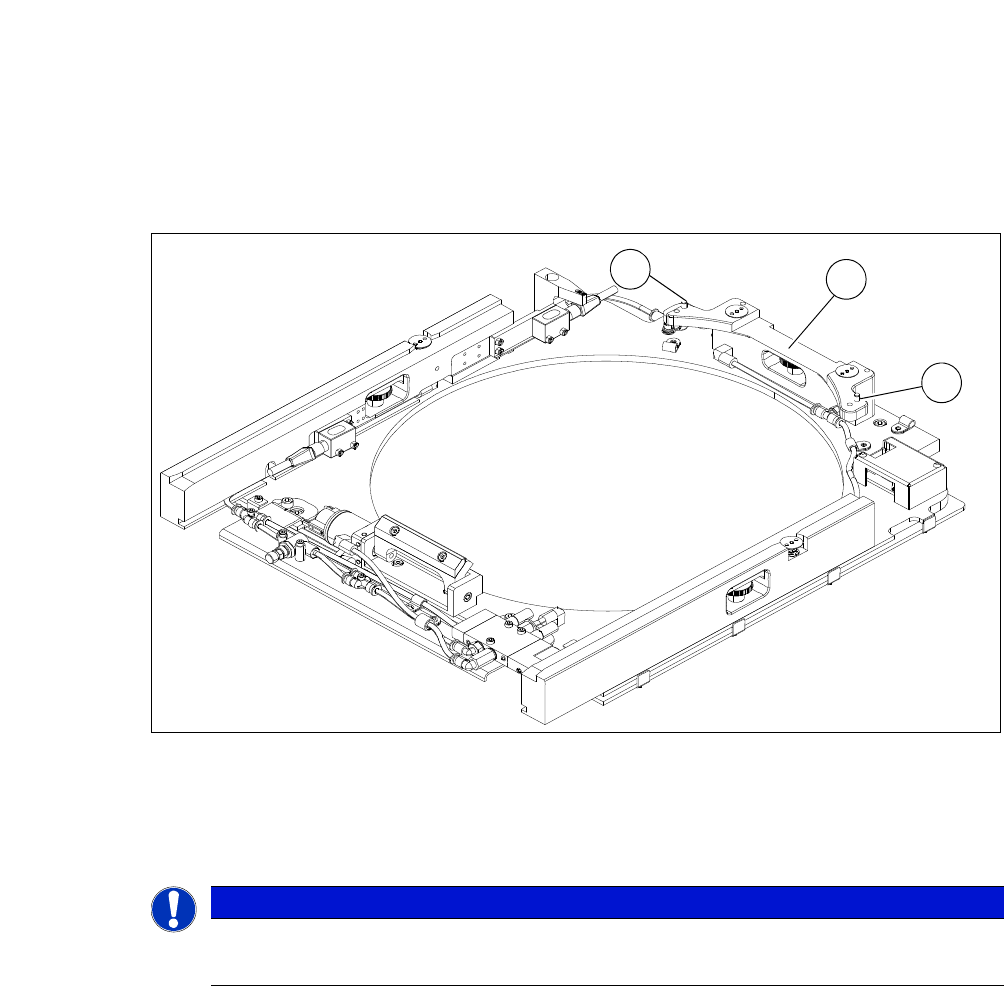

Abb. 4.3 - 5 Wafer-Aufnahme ohne eingelegten Wafer (Beispiel für 12")
(1) Pin für die Arretierung und Lageerkennung von 12"-Wafern
(2) Wafer-Arretierungsleiste
4
HINWEIS
Tauschen Sie für die Verarbeitung von 8"-Wafer die Wafer-Aufnahme.
Rahmen für 6" Wafer können mit entsprechenden Adaptern verarbeitet werden.
1
2
1
4 SIPLACE Wafer-System (SWS) Betriebsanleitung SIPLACE CA-Serie
4.3 Beschreibung der SWS-Baugruppen Ab Softwareversion SR 708.0 Ausgabe 12/2014
222
4

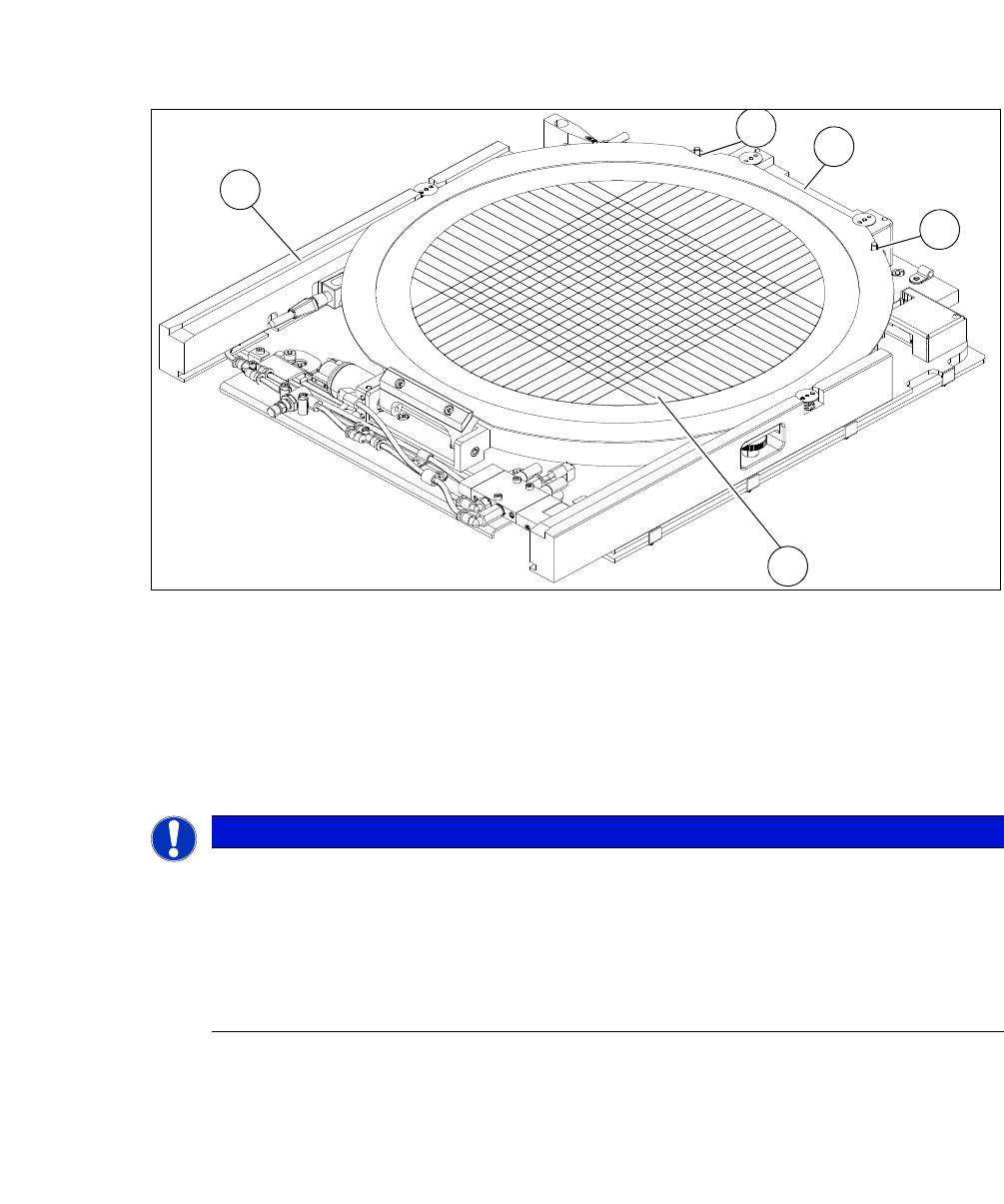

Abb. 4.3 - 6 Wafer-Aufnahme mit eingelegtem Wafer (Beispiel für 12")
(1) Aussparung für die definierte Positionierung an den Stiften der Arretierungsleiste
(2) Wafer-Arretierungsleiste
(3) Wafer
(4) Schiene
4
4
4.3.5 Die-Ejector
Je nach Stellplatz (2 und 4 oder 1 und 3) gibt es zwei verschiedene Versionen, die sich jedoch nur
durch die spiegelverkehrte Anordnung der Baugruppen unterscheiden.
HINWEIS
Erkennungsprobleme des Rahmens beim Klemmen
Wenn die Wafer-Arretierungsleiste (2) falsch angebracht ist, wird der Rahmen beim Klem-
men nicht richtig erkannt.
Achten Sie bei 8"-Waferaufnahmen darauf, dass die Wafer-Arretierungsleiste (2) so
angebracht ist, dass die Stifte der Arretierungsleiste korrekt in die Aussparung am
Wafer-Rahmen greifen.
3
1
4
2
