Betriebsanleitung SIPLACE CA-Serie 4 SIPLACE Wafer-System (SWS) Ab Softwareversion SR 708.0 Ausgabe 12/ 2014 4.3 Beschreibung der SWS-Baugruppen 229 4.3.7.2 W afer-W echsler Je nach S tellplatz (2 und 4 oder 1 und 3) gib…
4 SIPLACE Wafer-System (SWS) Betriebsanleitung SIPLACE CA-Serie
4.3 Beschreibung der SWS-Baugruppen Ab Softwareversion SR 708.0 Ausgabe 12/2014
228
4.3.7.1 Magazin-Lift
4
Abb. 4.3 - 11 Magazin-Lift
(1) Magazin-Einschub mit Wechselplatte für die Aufnahme von 8"- und 12 "-Magazin-Kassetten
(2) Motor
(3) Wafer-Wechsler mit Abdeckung
4
2
3
1
Betriebsanleitung SIPLACE CA-Serie 4 SIPLACE Wafer-System (SWS)
Ab Softwareversion SR 708.0 Ausgabe 12/2014 4.3 Beschreibung der SWS-Baugruppen
229
4.3.7.2 Wafer-Wechsler
Je nach Stellplatz (2 und 4 oder 1 und 3) gibt es zwei verschiedene Versionen des Wafer-
Wechslers.
4

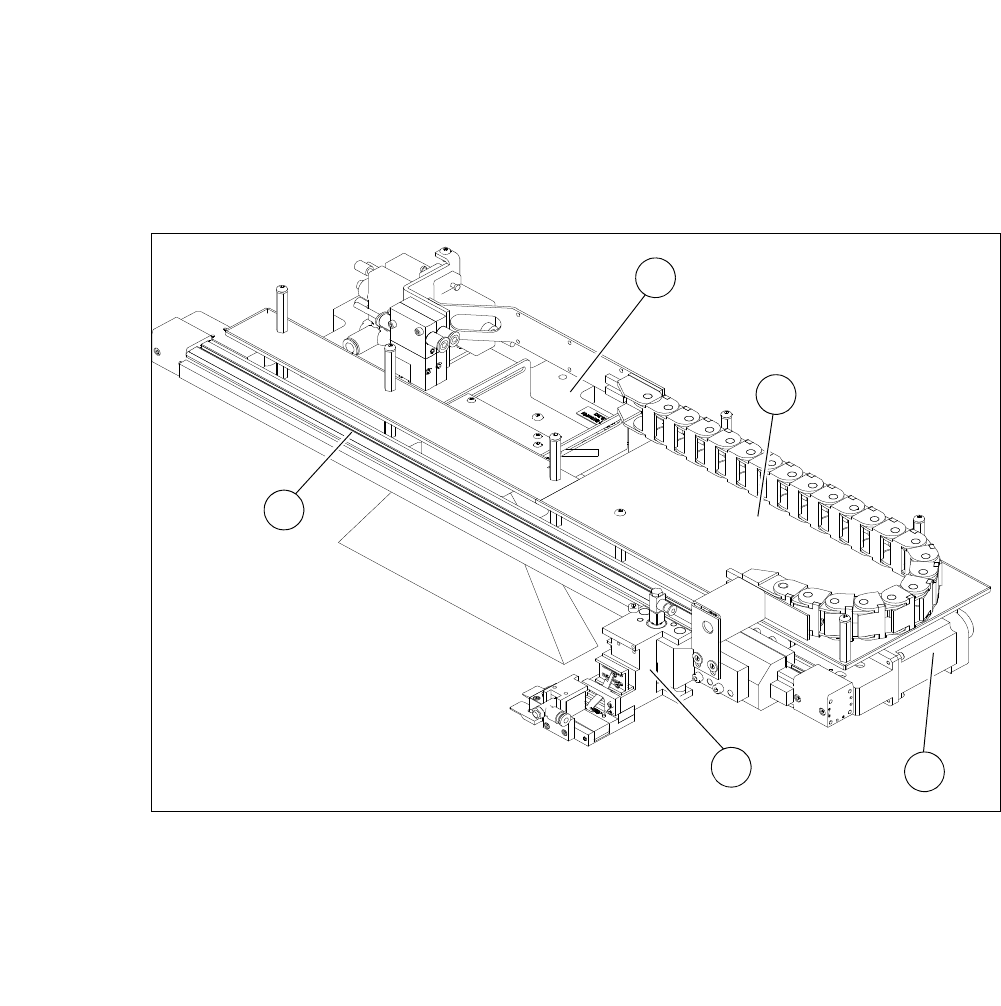

Abb. 4.3 - 12 Hauptbaugruppen des Greifers (Stellplatz 2,4)
4
(1) Greifer (2) Zahnriemenachse
(3) Einbauplatz für Barcodescanner (optional) (4) Platine AD-MOT unter der Abdeckung
(5) Motor mit Kupplung
1
4
5
3
2
4 SIPLACE Wafer-System (SWS) Betriebsanleitung SIPLACE CA-Serie
4.3 Beschreibung der SWS-Baugruppen Ab Softwareversion SR 708.0 Ausgabe 12/2014
230
4

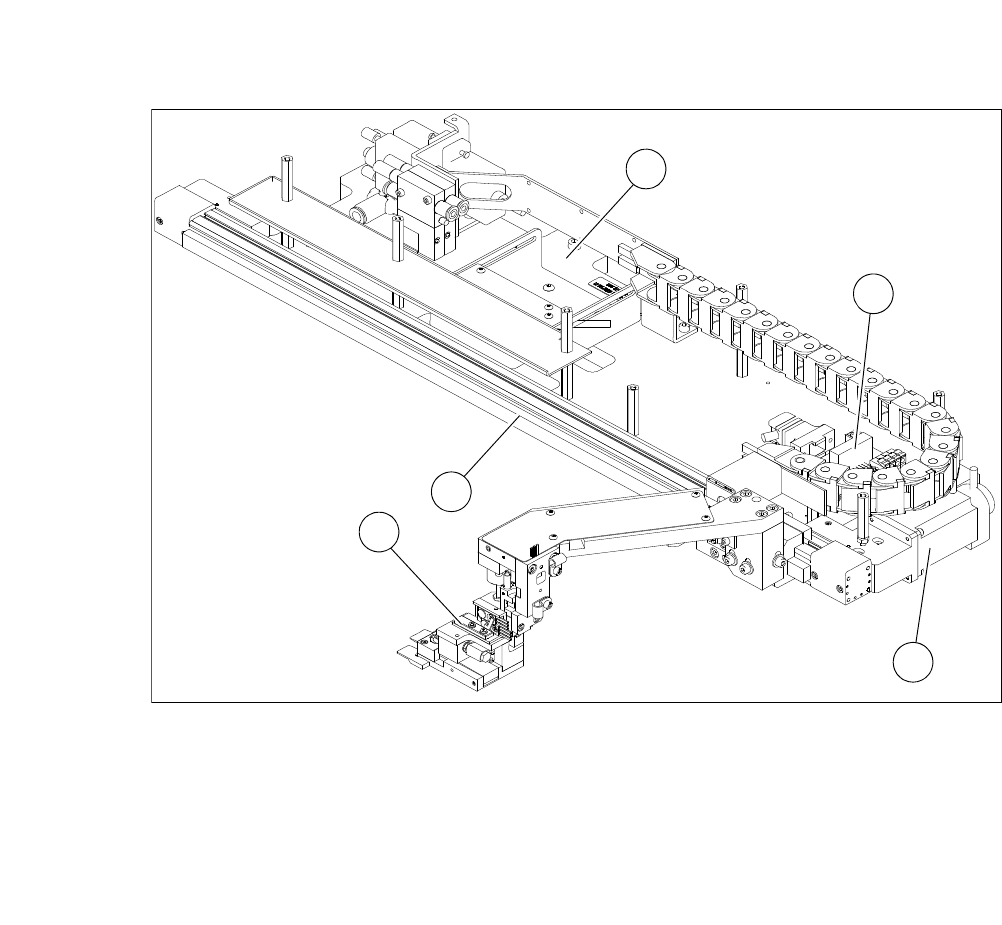

Abb. 4.3 - 13 Hauptbaugruppen des Greifers (Stellplatz 1,3)
4
(1) Greifer (2) Zahnriemenachse
(3) Einbauplatz für Barcodescanner (optional) (4) Platine AD-MOT
(5) Motor mit Kupplung
1
2
4
5
3
