4 SIPLACE Wafer-System (SWS) Betriebsanleitung SIPLACE CA-Serie
4.5 SIPLACE SWS Wafer Stretcher Ab Softwareversion SR 708.0 Ausgabe 12/2014
256
4.5.7.4 Unterschiede beim Umbau von 12" auf 8
Die Sensoren von der Waferaufnahme müssen demontiert und auf die 8" Expansionsbleche mon-
tiert werden. Siehe Siehe “Wafer-Aufnahme - 8" Hubring ausgebaut” auf Seite 249.
An der Klemmung muss der Klotz demontiert werden und anstelle der Klemmhebel eingehängt
werden. Siehe Siehe “Wafer-Aufnahme - Klemmung lösen” auf Seite 247.
Betriebsanleitung SIPLACE CA-Serie 5 Aufstellen und Inbetriebnahme
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 5.1 Abmessungen und Gewicht
257
5 Aufstellen und Inbetriebnahme
5.1 Abmessungen und Gewicht
Die Daten zu Abmessungen und Gewicht der Bestückautomaten finden Sie in Abschnitt 3.4, Seite
128
.
5.2 Anlieferungskonfiguration und Transport des
Bestückautomaten
5.2.1 Transportverpackung
Innerhalb Europas wird der Bestückautomat auf einer Holzpalette und in Plastikfolie verpackt aus-
geliefert. Außerhalb Europas wird der Bestückautomat in einer Transportkiste aus Holz angelie-
fert. Er ist auf eine stabile Holzpalette montiert.
5.2.1.1 Abmessungen der Transportverpackung
Die Abmessungen der Transportkiste aus Holz sind:
Länge 2404 mm
Breite 2790 mm
Höhe 1600 mm 5
5

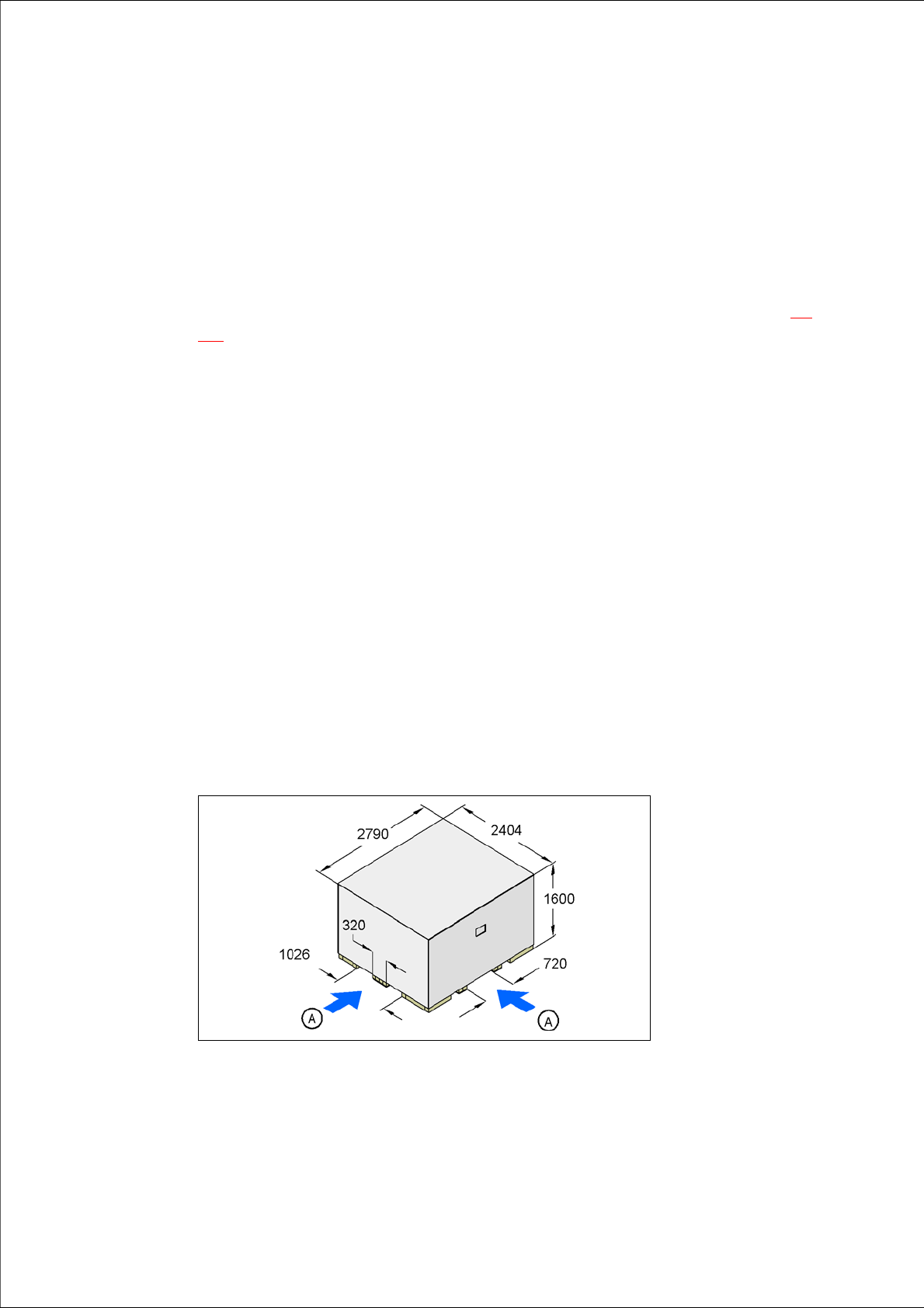

Abb. 5.2 - 1 Transportkiste - Abmessungen in Millimeter
(A) Ansatzpunkte für den Gabelstapler
5 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
5.2 Anlieferungskonfiguration und Transport des Bestückautomaten Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
258
5.2.1.2 Gewicht des versandfertigen Bestückautomaten
Die folgende Tabelle enthält die Gewichtsangaben der versandfertigen Bestückautomaten ein-
schließlich Verpackung.
5
5.2.2 Anlieferungskonfiguration
Bei Anlieferung ist der Bestückautomat folgendermaßen konfiguriert:
– Der Anbausatz auf der LP-Ausgabeseite (Pos. 1 in Abb. 5.2 - 2
) ist von der Grundmaschine
demontiert und zerlegt.
– Der Achseinschub (Pos. 2 in Abb. 5.2 - 2
) im Anbausatz auf der LP-Ausgabeseite ist auf ei-
nem Transportkissen abgelegt. Alle Kabel sind am Achseinschub angeschlossen.
– Die Transportspur des Einfachtransports ist auf eine Breite von 210 mm eingestellt. Beim
Doppeltransport beträgt die Breite von Transportspur 1 100 mm, die von Transportspur 2
210 mm. Diese Breiteneinstellung ist für die Feinjustage des Bestückautomaten von Bedeu-
tung.
Zudem sind beim Doppeltransport die elektrischen Steckverbindungen von Transportmotor
und Lichtschranke der linken Transportspur leicht zugänglich und es bleibt genügend Platz
für die Montage des Ausgabetransports.
– Die Ausgabetransporte (Pos. 4 in Abb. 5.2 - 2
) von Einfach- oder Doppeltransport sind de-
montiert. Die elektrischen Kabelverbindungen der Transportmotore und der Lichtschranken
sind gelöst.
– Beide Tastaturen (Pos. 6 in Abb. 5.2 - 2
) sind abgesteckt.
– Die Auflagebleche für die Tastaturen (Pos. 5 in Abb. 5.2 - 2
) sind ausgehängt.
– Beide Bildschirme (Pos. 7 in Abb. 5.2 - 2
) sind demontiert.
– Beide Hauptstöranzeigen (Pos. 8 in Abb. 5.2 - 2
) sind demontiert.
– Alle Portalachsen sind mit Transportsicherungen fixiert.
Bestückautomat Versand innerhalb Europas Versand nach Übersee
CA4 4004 kg 4504 kg
