Abb. 5.2 - 3 Auflageflächen - Gabel parallel zur Leiterplatten-Transportrichtung
(1) Auflageflächen für die Gabel des Gabelstaplers
WARNUNG
Beschädigungsgefahr durch einseitige Belastung!
Eine einseitige Belastung der Maschinenfüße durch z.B. Kippen des Automats kann zur
Verformung der Befestigung der Maschinenfüße führen.
Achten Sie darauf, dass die Gabel beim Anheben des Automaten gleichförmig belas-
tet wird.
Verwenden Sie eine feste Unterlage zwischen Gabel und Automat.
Lassen Sie eine zweite Person das Anheben des Automaten beobachten und sicher-
stellen, dass der Automat nicht zur Seite kippt.
5 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
5.2 Anlieferungskonfiguration und Transport des Bestückautomaten Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
264
Gabel quer zum Leiterplattentransport 5
5

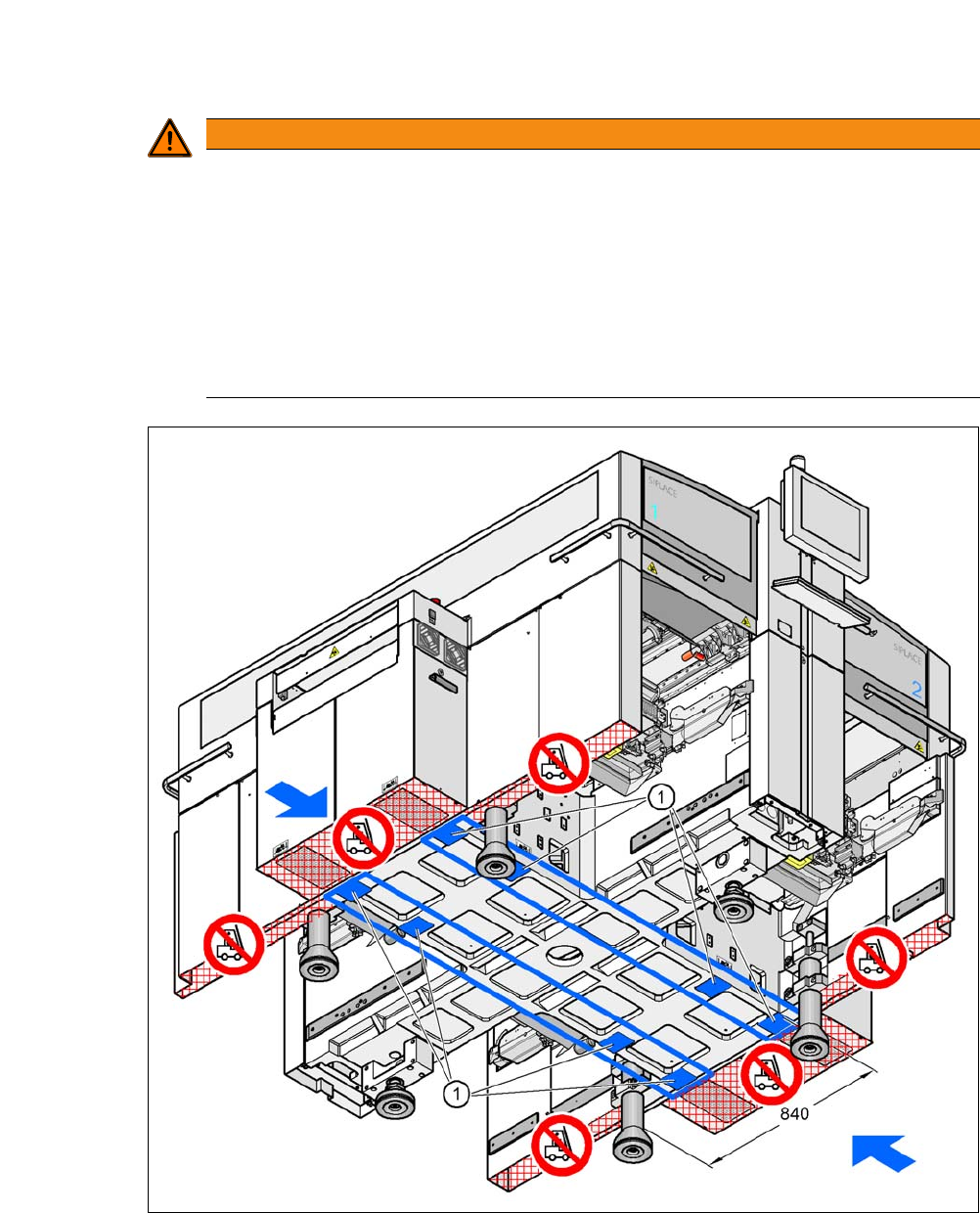

Abb. 5.2 - 4 Auflageflächen - Gabel quer zur Leiterplatten-Transportrichtung
(1) Auflageflächen für die Gabel des Gabelstaplers
5
WARNUNG
Beachten Sie vor dem Anheben des Automaten unbedingt folgende Punkte, um irre-
versible Schäden am Automaten zu vermeiden.
Betriebsanleitung SIPLACE CA-Serie 5 Aufstellen und Inbetriebnahme
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 5.2 Anlieferungskonfiguration und Transport des Bestückautomaten
265
5
5
5.2.4.4 Was Sie beim Transport unbedingt beachten sollten
5
WARNUNG
Beschädigungsgefahr durch zu großen Gabelabstand!
Der Gabelabstand muss zwischen 800 und 900 mm liegen. Die Ansatzflächen für den Ga-
belstapler sehen Sie in Abb. 5.2 - 4
. Der äußere Abstand der Auflageflächen beträgt 1120
mm.
Eine Vergrößerung des Gabelabstandes, so dass der Automat außerhalb der Auflageflä-
che angehoben wird, kann zur Verformung des Maschinenrahmens und Beschädigungen
von Kabeln und Leitungen führen.
Öffnen Sie die Gabel nur so weit, dass sie sich immer innerhalb des Bereichs der Auf-
lagefläche der Maschinenunterseite (Ansatzflächen siehe Abb. 5.2 - 3
) befindet.
WARNUNG
Beschädigungsgefahr durch einseitige Belastung!
Eine einseitige Belastung der Maschinenfüße durch z.B. Kippen des Automats kann zur
Verformung der Befestigung der Maschinenfüße führen.
Achten Sie darauf, dass die Gabel beim Anheben des Automaten gleichförmig belas-
tet wird.
Verwenden Sie eine feste Unterlage zwischen Gabel und Automat.
Lassen Sie eine zweite Person das Anheben des Automaten beobachten und sicher-
stellen, dass der Automat nicht zur Seite kippt.
WARNUNG
Beschädigungsgefahr!
Die Gewinde für die Maschinenfüße im Automatenrahmen können durch Bodenschleifen
oder Stöße beschädigt werden.
Achten Sie beim Transport unbedingt darauf, dass alle Maschinenfüße frei über dem
Boden schweben.
