Betriebsanleitung SIPLACE CA-Serie 5 Aufstellen und Inbetriebnahme Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DR AFT 5.3 Anlieferungskonfiguration und Transport des SWS 267 5.3.2 Das SWS in der T rans portkiste tran…
5 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
5.3 Anlieferungskonfiguration und Transport des SWS Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
266
5.3 Anlieferungskonfiguration und Transport des SWS
5.3.1 Transportverpackung
Innerhalb Europas wird das SWS auf einer Holzpalette und in Plastikfolie verpackt ausgeliefert.
Außerhalb Europas wird der Automat in einer Transportkiste aus Holz angeliefert. Es ist auf eine
stabile Holzpalette montiert.
5.3.1.1 Abmessungen der Transportverpackung
Die Abmessungen der Transportkiste aus Holz sind:
Länge 1700 mm
Breite 1250 mm
Höhe 1600 mm
5
5

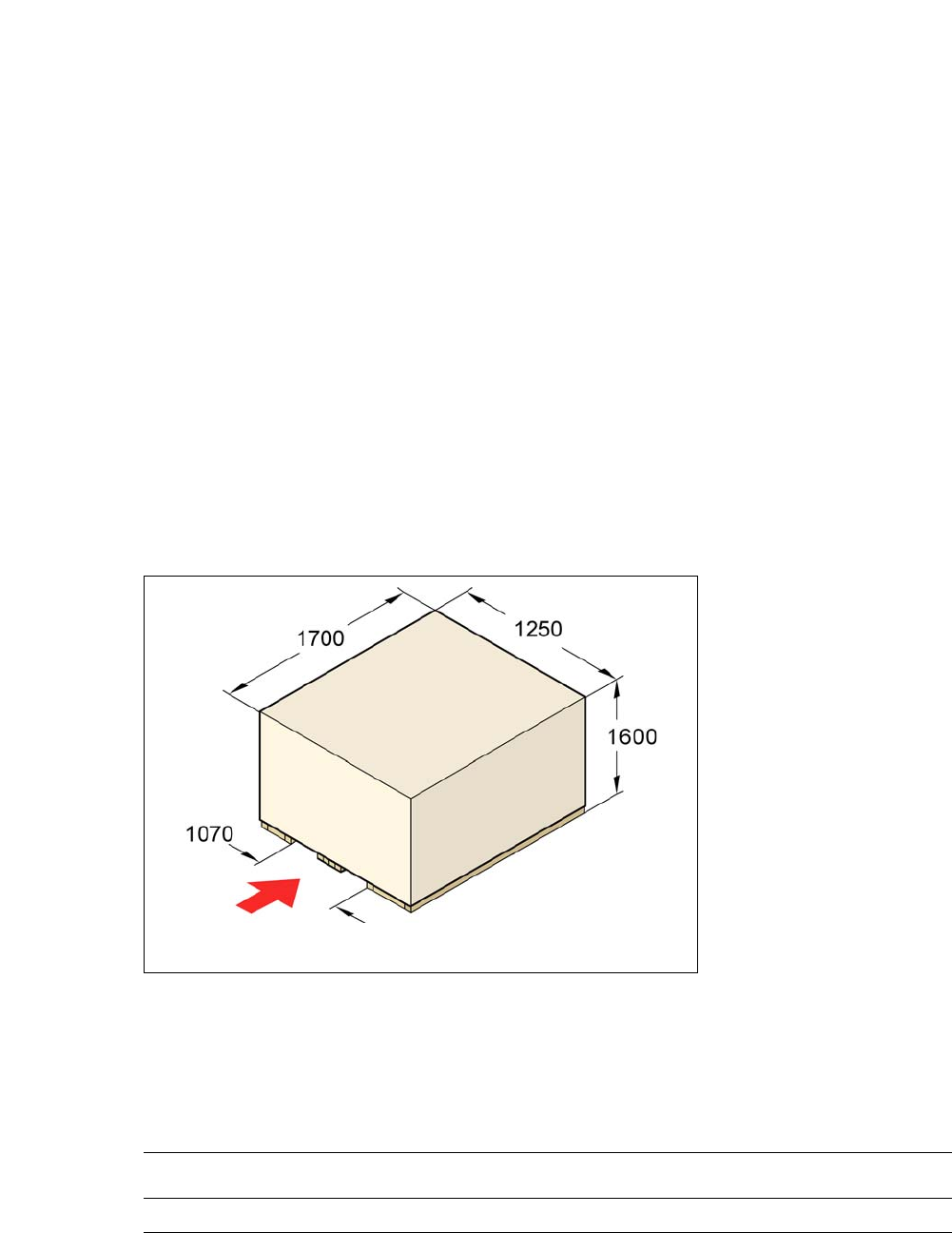

Abb. 5.3 - 1 Transportkiste SWS - Abmessungen in Millimeter
5.3.1.2 Gewicht des versandfertigen Automaten
Die folgende Tabelle enthält die Gewichtsangaben der versandfertigen SWS einschließlich Ver-
packung.
5
Ansatzpunkt
für den Gabelstapler
Automat Versand innerhalb Europas Versand nach Übersee
SWS 390 kg 473 kg
Betriebsanleitung SIPLACE CA-Serie 5 Aufstellen und Inbetriebnahme
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 5.3 Anlieferungskonfiguration und Transport des SWS
267
5.3.2 Das SWS in der Transportkiste transportieren
5.3.2.1 Dienstleistungsangebot
Als Dienstleistung bietet Ihnen ASM Assembly Systems GmbH & Co.KG die komplette Integration
von Automaten der CA-Serie in die Produktionslinie an. Aufgrund des Know-how und der vorhan-
denen Werkzeuge und Hilfsmittel ist es möglich, die Installation optimal durchzuführen. Voraus-
setzung dafür ist allerdings, dass die zuvor abgeklärten notwendigen Infrastrukturmaßnahmen in
Ihrer Produktionsstätte durchgeführt wurden.
Beachten Sie bitte, dass der sicherste Transport des Automaten immer der Transport in der
Transportkiste oder zumindest auf der Palette ist. Sie vermeiden damit schwere Schäden am Au-
tomaten, wenn beispielsweise die Maschinenfüße mit Hindernissen kollidieren.
5.3.2.2 Sicherheitshinweise
5
5
5
5.3.2.3 Transportmittel
Verwenden Sie zum Transport des SWS auf der Palette bzw. in der Transportkiste einen Gabel-
stapler mit folgender Spezifikation:
Gabellänge min. 1800 mm
Tragkraft min. 1500 kg
Gabelbreite außen min. 420 mm 5
WARNUNG
Geltende Unfallvorschriften beachten!
Beachten Sie die geltenden Unfallvorschriften für den Transport schwerer Güter.
WARNUNG
Kippgefahr!
Wird die geforderte Spezifikation für das Transpoirtmittel nicht eingehalten (Abschnitt
5.3.2.3
) besteht Kippgefahr!
Verwenden Sie für den Transport nur das spezifizierte Transportmittel.
WARNUNG
Quetschgefahr!
Beim Transport des Automaten besteht Quetschgefahr für die Füße.
Tragen Sie spezielles Schuhwerk.
5 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
5.3 Anlieferungskonfiguration und Transport des SWS Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
268
5.3.3 Das SWS ohne Transportkiste oder Palette transportieren
5.3.3.1 Sicherheitshinweise
5
5
5
5.3.3.2 Transportmittel
Verwenden Sie zum Transport des SWS einen Gabelstapler oder geeigneten Hubwagen mit fol-
gender Spezifikation:
5
5
WARNUNG
Geltende Unfallvorschriften beachten!
Beachten Sie die geltenden Unfallvorschriften für den Transport schwerer Güter.
WARNUNG
Quetschgefahr!
Beim Transport des Automaten besteht Quetschgefahr für die Füße.
Tragen Sie spezielles Schuhwerk.
WARNUNG
Sachschaden am Automaten!
Beim Transport ohne Transportkiste oder Palette kann der Automat beschädigt werden.
Lesen Sie vor dem Transport diesen Abschnitt komplett durch.
Gabellänge min. 1600 mm
Tragkraft min. 1500 kg
Gabelbreite außen min. 450 mm
max. 520 mm
HINWEIS
Spezifikation des Hubwagens
Die erforderliche Gabelbreite stellt bei Hubwagen ein kritisches Maß dar.
Stellen Sie sicher, dass der verwendete Hubwagen die angegebene Spezifikation erfüllt.
