5 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie 5.4 Infrastruktur des Aufstellungsorts Ab Softwareversion SR 708.0 Ausg abe 12/2014 DE -DRAFT 272 5.4.2.2 Druckluf t anschluss am Bestückautom aten 5 Abb…
Betriebsanleitung SIPLACE CA-Serie 5 Aufstellen und Inbetriebnahme
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 5.4 Infrastruktur des Aufstellungsorts
271
5.4.2 Druckluftversorgung
5.4.2.1 Druckluftversorgung überprüfen
Überprüfen Sie, ob die Druckluftversorgung den vorgeschriebenen Maschinenspezifikationen
entspricht (siehe Tabelle in Abschnitt 3.3
, Seite 126).
5
Protokollieren Sie die Drucklufteigenschaften am Aufstellungsort.
HINWEIS
Geforderte Spezifikation
Um die geforderte Spezifikation zu erzielen, sind Maßnahmen in der Dokumentation
"Netzkonfiguration (Elektrik und Druckluft) für SMD-Anlagen beim Kunden" [00191409-
xx] beschrieben.
5 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
5.4 Infrastruktur des Aufstellungsorts Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
272
5.4.2.2 Druckluftanschluss am Bestückautomaten
5

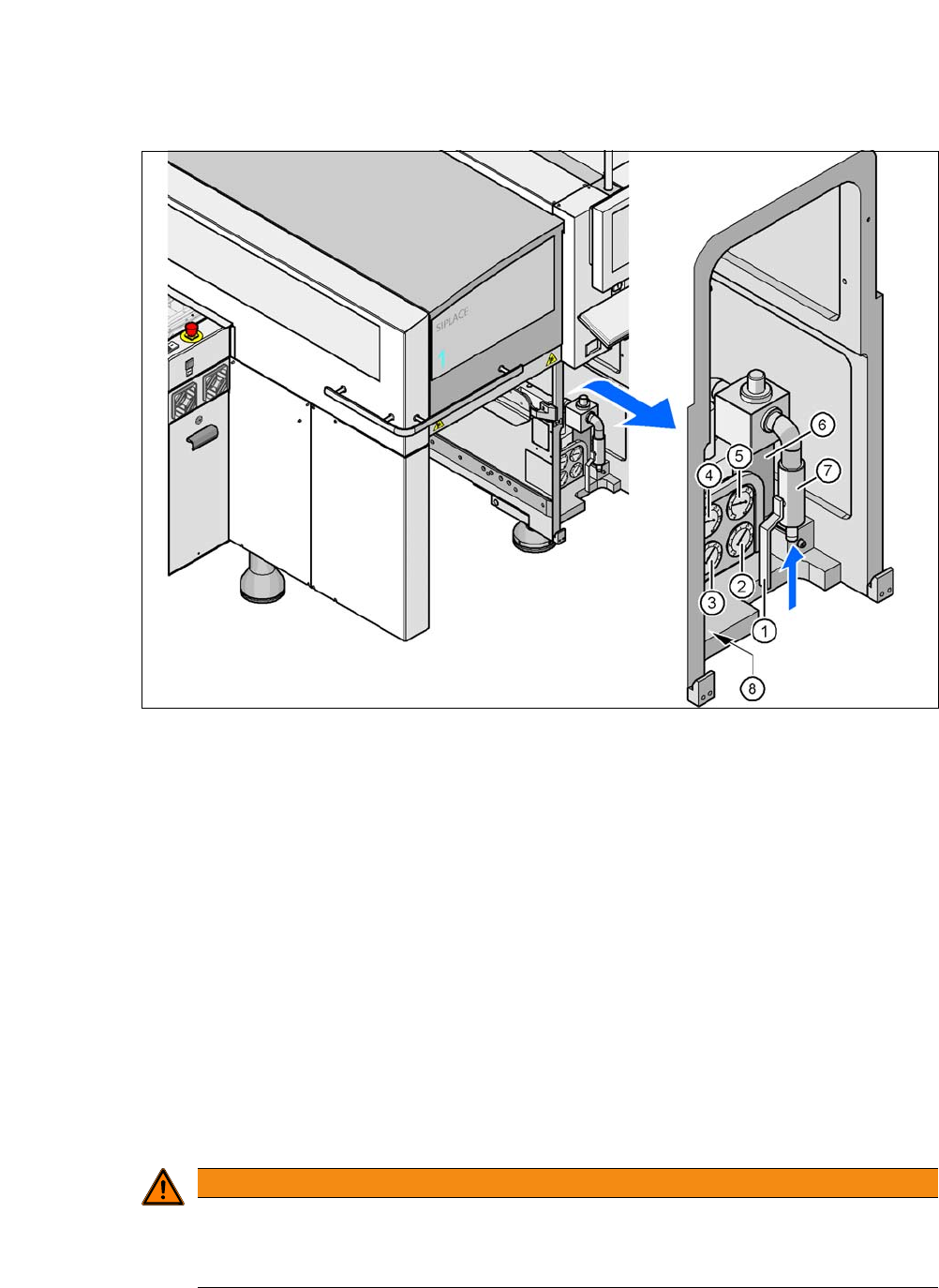

Abb. 5.4 - 1 Anschluss der Druckluftleitung
(1) Absperrhahn in Stellung "AUF"
(2) Manometer für Versorgungsdruck der Maschinenkomponenten
Solldruck: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (Anzeigebereich 0 - 0,6 MPa, 0 - 6 bar)
(3) Manometer für Versorgungsdruck der Portalverteiler
Solldruck: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (Anzeigebereich 0 - 0,6 MPa, 0 - 6 bar)
(4) Manometer für Versorgungsdruck der Bulkcase-Zuführmodule
Solldruck: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (Anzeigebereich: 0 - 0,6 MPa, 0 - 6 bar)
(5) Manometer für Eingangsdruck
Solldruck: 0,5 - 1,0 MPa, 5 - 10 bar (Anzeigebereich: 0 - 1,0 MPa, 0 - 10 bar)
(6) Druckluftfilter
(7) Druckluftanschluss
(8) Innensechskantschraube zur Befestigung des Pneumatikeinschubs
5
WARNUNG
Verletzungsgefahr!
Bei Druckluftleitungen, die unter Druck stehen, besteht Verletzungsgefahr!
Lösen Sie niemals Druckluftleitungen, die unter Druck stehen.
Betriebsanleitung SIPLACE CA-Serie 5 Aufstellen und Inbetriebnahme
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 5.4 Infrastruktur des Aufstellungsorts
273
5.4.3 Druckluftversorgung am SWS
Die Druckluftversorgung des SWS erfolgt direkt durch den Bestückautomaten. (Siehe dazu auch
3.3.2
auf Seite 127.)
5.4.4 Netzversorgung des Bestückautomaten
5

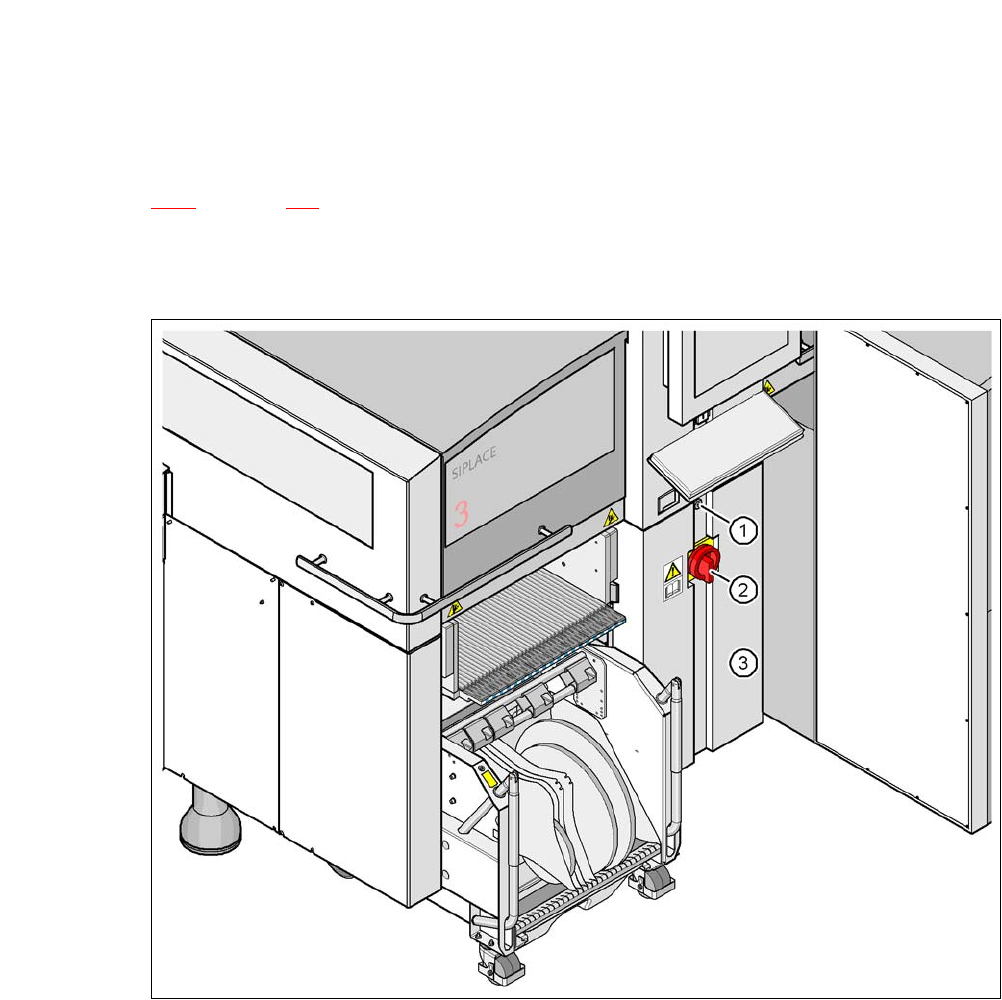

Abb. 5.4 - 2 Lage der Stromversorgung am Bestückautomaten
5
(1) Verriegelung
(2) Hauptschalter mit Sicherung gegen Wiedereinschalten
(3) Abdeckung
