Betriebsanleitung SIPLACE CA-Serie 5 Aufstellen und Inbetriebnahme
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 5.4 Infrastruktur des Aufstellungsorts
275
5
5

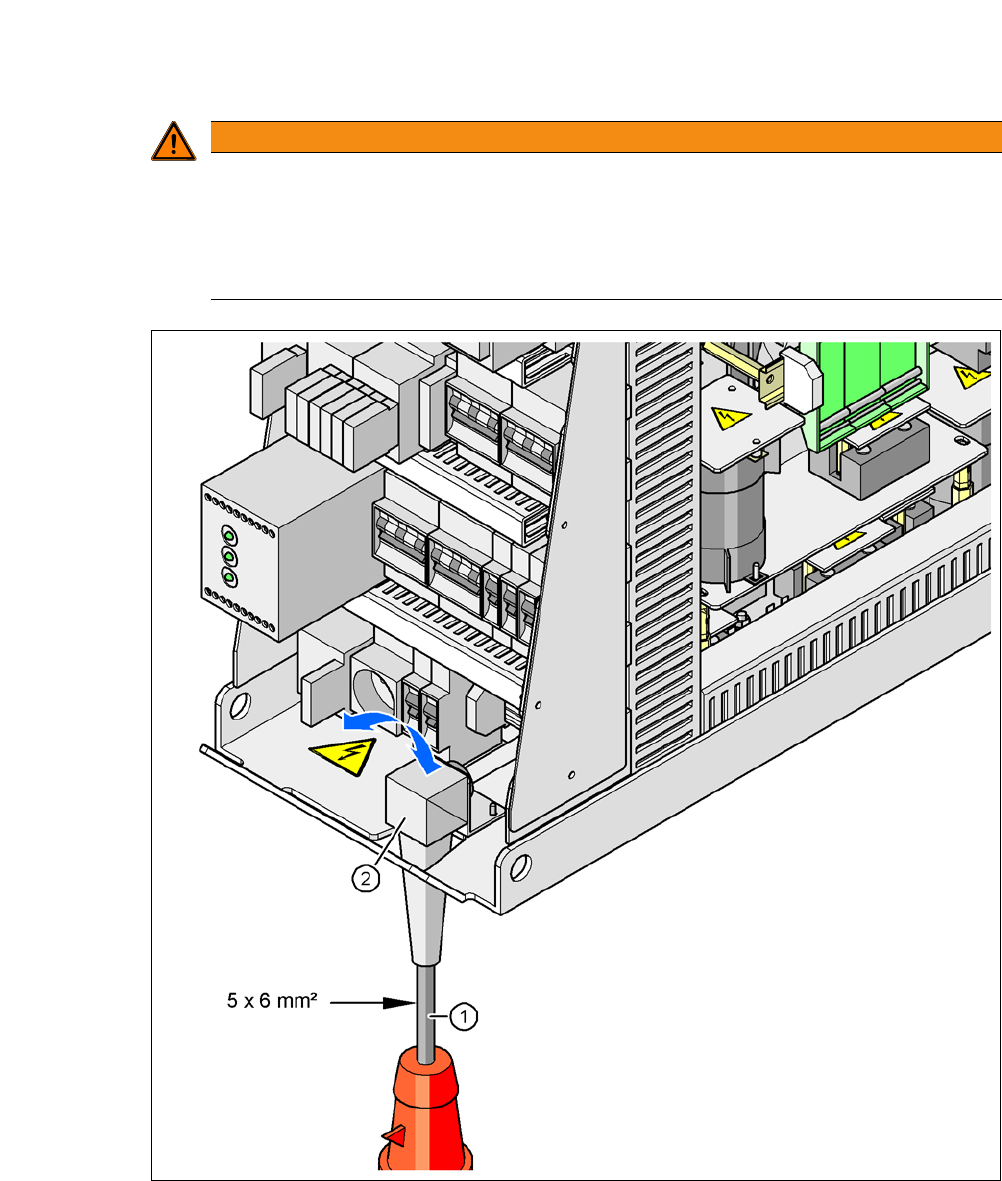

Abb. 5.4 - 3 Leitungsquerschnitt des Netzanschlusskabels
(1) Netzversorgungskabel
(2) Winkel für die Kabelverschraubung
WARNUNG
Eindeutige Kennzeichnung der elektrischen Leitungen!
Die elektrischen Leitungen zu jedem einzelnen Automaten und zu den installierten Opti-
onen (z.B. (z. B. SWS, Productivity Lift) müssen eindeutig gekennzeichnet sein und sich
zweifelsfrei zuordnen lassen.
Es gelten die Vorschriften des Landes, in dem der Automat betrieben wird.
5 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
5.4 Infrastruktur des Aufstellungsorts Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
276
5.4.4.4 Netzversorgungskabel anschließen
5
Abb. 5.4 - 4 Klemmenfeld für den Anschluss des Netzanschlusskabels
(L1) Drehstromphase
(L2) Drehstromphase
(L3) Drehstromphase
(N) Neutralleiter
(PE) Schutzleiter PE1, PE2, PE3, PE4
(X100) Klemmenfeld
Betriebsanleitung SIPLACE CA-Serie 5 Aufstellen und Inbetriebnahme
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 5.4 Infrastruktur des Aufstellungsorts
277
Crimpen Sie an jedes Aderende eine Aderendhülse.
Lösen Sie die Mutter an der Winkel-Kabelverschraubung (Pos. 2 in Abb. 5.4 - 3).
Klappen Sie die Winkel-Kabelverschraubung auf.
Führen Sie das Netzversorgungskabel durch die Winkel-Kabelverschraubung zum Klem-
menfeld X100 (siehe X100 in Abb. 5.4 - 4
).
Klemmen Sie das Kabel an und sorgen Sie für einen genügend großen Biegeradius. Die
Adern dürfen nicht geknickt werden.
Klappen Sie die Winkel-Kabelverschraubung (Pos. 2 in Abb. 5.4 - 3) zu und ziehen Sie die
Mutter handfest an.
5.4.4.5 Brücken für die Einschaltstrombegrenzung überprüfen
In Abhängigkeit von der Versorgungsspannung muss die Einschaltstrombegrenzung konfiguriert
sein. Dies geschieht mit Hilfe von steckbaren Brücken auf der Platine für die Einschaltstrombe-
grenzung (Pos. 1 in Abb. 5.4 - 5
).
