Betriebsanleitung SIPLACE CA-Serie 5 Aufstellen und Inbetriebnahme Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DR AFT 5.5 Den Bestückautomaten aufstellen 285 5.5.4.1 Höhe der mittleren Maschinenfüße voreinstellen Zun…
5 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
5.5 Den Bestückautomaten aufstellen Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
284
5

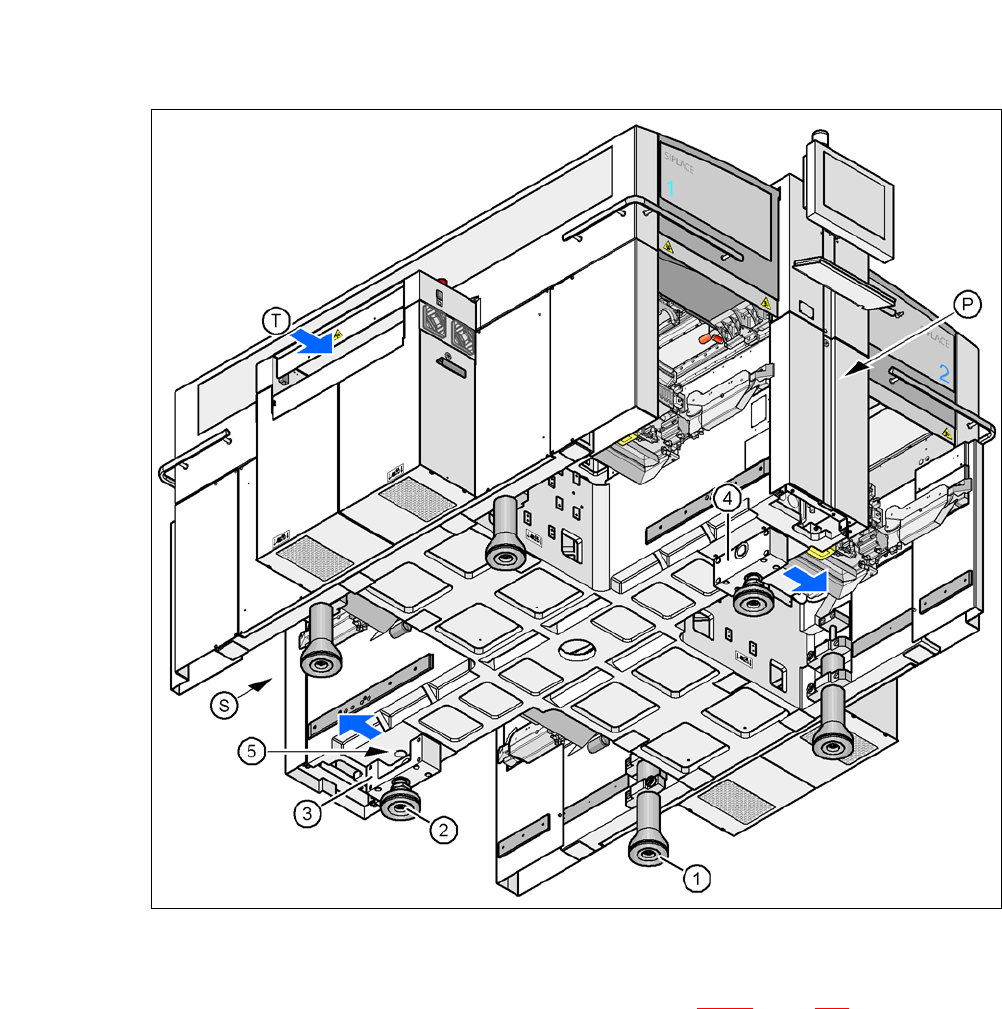

Abb. 5.5 - 3 Maschinenfüße des Bestückautomaten
5
(1) Äußerer Maschinenfuß, 4 x, 2 Ausführungen (siehe Abb. 5.5 - 2, Seite 283)
(2) Mittlerer Maschinenfuß, 2 x
(3) Distanzstück an der Seite des Stromversorgungseinschubs
(4) Distanzstück an der Seite des Pneumatikeinschubs
(5) Gewindebohrung für den mittleren Maschinenfuß
(T) Leiterplattentransportrichtung
(P) Pneumatikeinschub
(S) Stromversorgungseinschub
Betriebsanleitung SIPLACE CA-Serie 5 Aufstellen und Inbetriebnahme
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 5.5 Den Bestückautomaten aufstellen
285
5.5.4.1 Höhe der mittleren Maschinenfüße voreinstellen
Zunächst werden die mittleren Maschinenfüße voreingestellt. Je nach Bestückautomatenhöhe
muss das Distanzstück lagerichtig an der Unterseite angeschraubt werden.
Leiterplatten-Transporthöhe von 900 mm einstellen 5
Für die Leiterplatten-Transporthöhe von 900 mm benötigen Sie das Distanzstück.
Richten Sie dieses so aus, dass die 90 mm - Seite vertikal ausgerichtet ist und die Bohrung
für den mittleren Maschinenfuß nach unten zeigt.
5
5
5
5
5
5
5
5
5
5
5
5

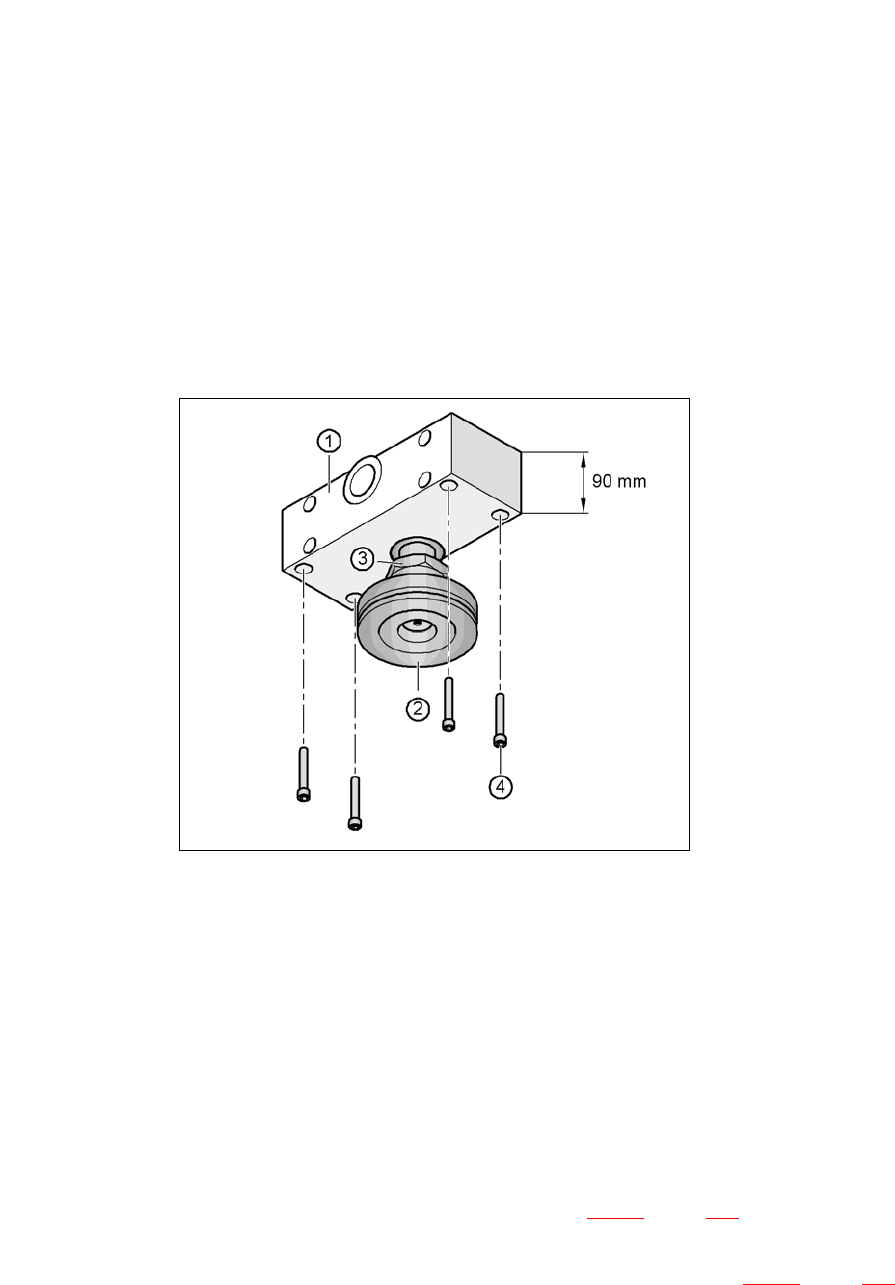

Abb. 5.5 - 4 Ausrichtung des Distanzstücks für 900 mm Transporthöhe
5
(1) Distanzstück-Höhe 90 mm
(2) Mittlerer Maschinenfuß
(3) Kontermutter M24
(4) Innensechskantschraube M12x80, 4 Stück
Schrauben Sie das Gewinde des mittleren Maschinenfußes in die Bohrung an der Unterseite
des Distanzstücks.
Richten Sie die beiden Distanzstücke an der Maschinenunterseite folgendermaßen aus:
– Die Öffnung des Distanzstücks auf der Pneumatikeinschubseite weist in Leiterplatten-
transportrichtung (siehe Punkt 4 in Abb. 5.5 - 3
, Seite 284).
– Die Öffnung des Distanzstücks auf der Stromversorgungsseite zeigt in Gegenrichtung
zur Leiterplatten-Transportrichtung (siehe Punkt 3 in Abb. 5.5 - 3
, Seite 284).
5 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
5.5 Den Bestückautomaten aufstellen Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
286
Befestigen Sie beide Distanzstücke mit je vier Innensechskantschrauben M12x80 (siehe
Punkt 4 in Abb. 5.5 - 4
). Verwenden Sie dazu den Schraubendrehereinsatz mit Schlüsselmaß
10 mm.
Leiterplatten-Transporthöhen von 930 mm und 950 mm einstellen 5
Auch für die Leiterplatten-Transporthöhen von 930 mm und 950 mm benötigen Sie das Distanz-
stück.
Richten Sie das Distanzstück so aus, dass die 122,5 mm - Seite vertikal ausgerichtet ist und
die Bohrung für den mittleren Maschinenfuß nach unten zeigt.
5

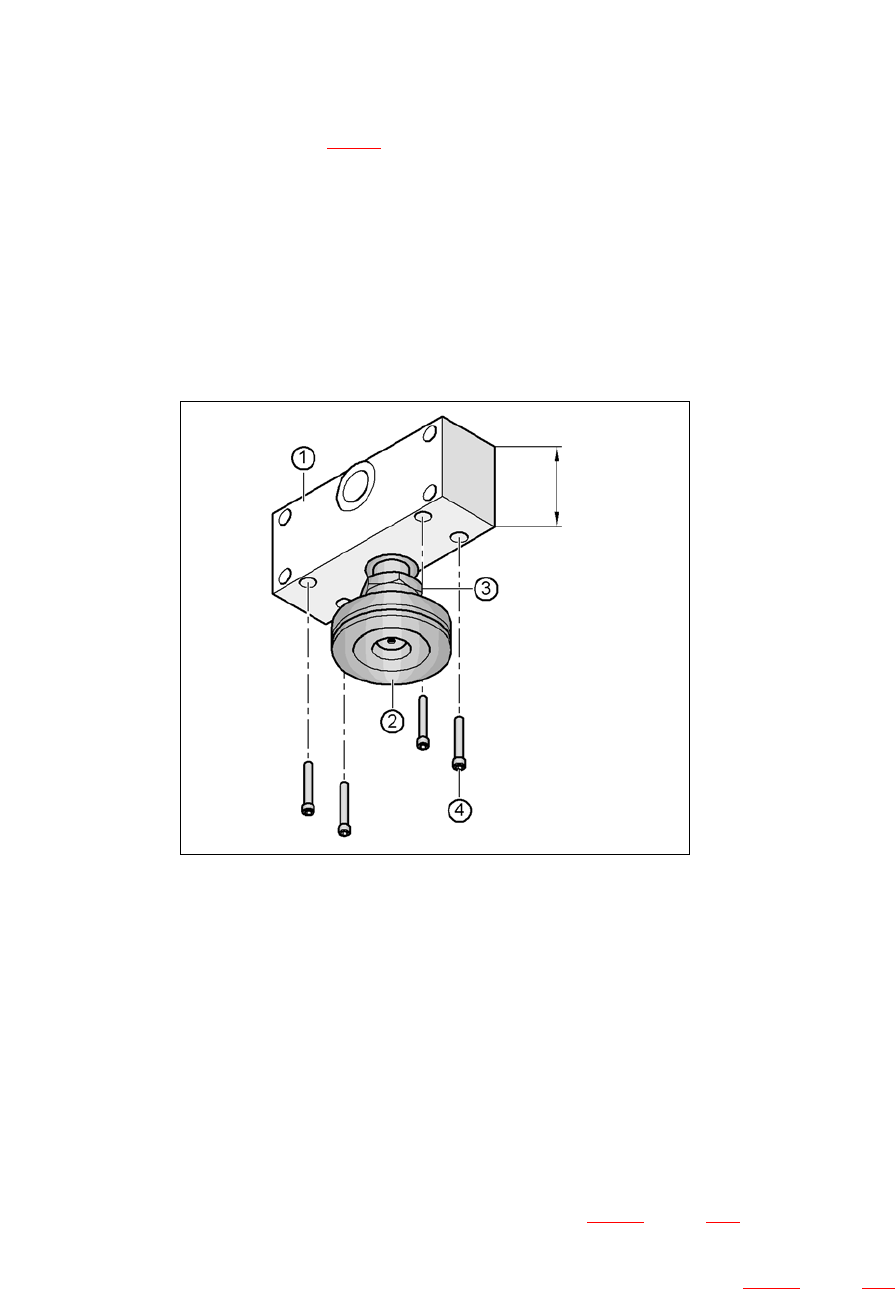

Abb. 5.5 - 5 Ausrichtung des Distanzstücks für die Transporthöhen 930 und 950 mm
5
(1) Distanzstück-Höhe 122,5 mm
(2) Maschinenfuß
(3) Kontermutter M24
(4) Innensechskantschraube M12x80, 4 Stück
Schrauben Sie das Gewinde des mittleren Maschinenfußes in die Bohrung an der Unterseite
des Distanzstücks.
Richten Sie beide Distanzstücke folgendermaßen aus:
– Die Öffnung des Distanzstücks auf der Pneumatikeinschubseite weist in Leiterplatten-
transportrichtung (siehe Punkt 4 in Abb. 5.5 - 3
, Seite 284).
– Die Öffnung des Distanzstücks auf der Stromversorgungsseite zeigt in Gegenrichtung
zur Leiterplatten-Transportrichtung (siehe Punkt 3 in Abb. 5.5 - 3
, Seite 284).
122,5 mm
