5 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie 5.5 Den Bestückautomaten aufstellen Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 286 Befestigen S ie beide Di stanzs tücke mit je vier Innense…
Betriebsanleitung SIPLACE CA-Serie 5 Aufstellen und Inbetriebnahme
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 5.5 Den Bestückautomaten aufstellen
285
5.5.4.1 Höhe der mittleren Maschinenfüße voreinstellen
Zunächst werden die mittleren Maschinenfüße voreingestellt. Je nach Bestückautomatenhöhe
muss das Distanzstück lagerichtig an der Unterseite angeschraubt werden.
Leiterplatten-Transporthöhe von 900 mm einstellen 5
Für die Leiterplatten-Transporthöhe von 900 mm benötigen Sie das Distanzstück.
Richten Sie dieses so aus, dass die 90 mm - Seite vertikal ausgerichtet ist und die Bohrung
für den mittleren Maschinenfuß nach unten zeigt.
5
5
5
5
5
5
5
5
5
5
5
5
Abb. 5.5 - 4 Ausrichtung des Distanzstücks für 900 mm Transporthöhe
5
(1) Distanzstück-Höhe 90 mm
(2) Mittlerer Maschinenfuß
(3) Kontermutter M24
(4) Innensechskantschraube M12x80, 4 Stück
Schrauben Sie das Gewinde des mittleren Maschinenfußes in die Bohrung an der Unterseite
des Distanzstücks.
Richten Sie die beiden Distanzstücke an der Maschinenunterseite folgendermaßen aus:
– Die Öffnung des Distanzstücks auf der Pneumatikeinschubseite weist in Leiterplatten-
transportrichtung (siehe Punkt 4 in Abb. 5.5 - 3
, Seite 284).
– Die Öffnung des Distanzstücks auf der Stromversorgungsseite zeigt in Gegenrichtung
zur Leiterplatten-Transportrichtung (siehe Punkt 3 in Abb. 5.5 - 3
, Seite 284).
5 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
5.5 Den Bestückautomaten aufstellen Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
286
Befestigen Sie beide Distanzstücke mit je vier Innensechskantschrauben M12x80 (siehe
Punkt 4 in Abb. 5.5 - 4
). Verwenden Sie dazu den Schraubendrehereinsatz mit Schlüsselmaß
10 mm.
Leiterplatten-Transporthöhen von 930 mm und 950 mm einstellen 5
Auch für die Leiterplatten-Transporthöhen von 930 mm und 950 mm benötigen Sie das Distanz-
stück.
Richten Sie das Distanzstück so aus, dass die 122,5 mm - Seite vertikal ausgerichtet ist und
die Bohrung für den mittleren Maschinenfuß nach unten zeigt.
5
Abb. 5.5 - 5 Ausrichtung des Distanzstücks für die Transporthöhen 930 und 950 mm
5
(1) Distanzstück-Höhe 122,5 mm
(2) Maschinenfuß
(3) Kontermutter M24
(4) Innensechskantschraube M12x80, 4 Stück
Schrauben Sie das Gewinde des mittleren Maschinenfußes in die Bohrung an der Unterseite
des Distanzstücks.
Richten Sie beide Distanzstücke folgendermaßen aus:
– Die Öffnung des Distanzstücks auf der Pneumatikeinschubseite weist in Leiterplatten-
transportrichtung (siehe Punkt 4 in Abb. 5.5 - 3
, Seite 284).
– Die Öffnung des Distanzstücks auf der Stromversorgungsseite zeigt in Gegenrichtung
zur Leiterplatten-Transportrichtung (siehe Punkt 3 in Abb. 5.5 - 3
, Seite 284).
122,5 mm
Betriebsanleitung SIPLACE CA-Serie 5 Aufstellen und Inbetriebnahme
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 5.5 Den Bestückautomaten aufstellen
287
Befestigen Sie beide Distanzstücke mit je vier Innensechskantschrauben M12x80 (siehe
Punkt 4 in Abb. 5.5 - 5
). Verwenden Sie dazu den Schraubendrehereinsatz mit Schlüsselmaß
10 mm.
5.5.4.2 Höhe der äußeren Maschinenfüße voreinstellen
5

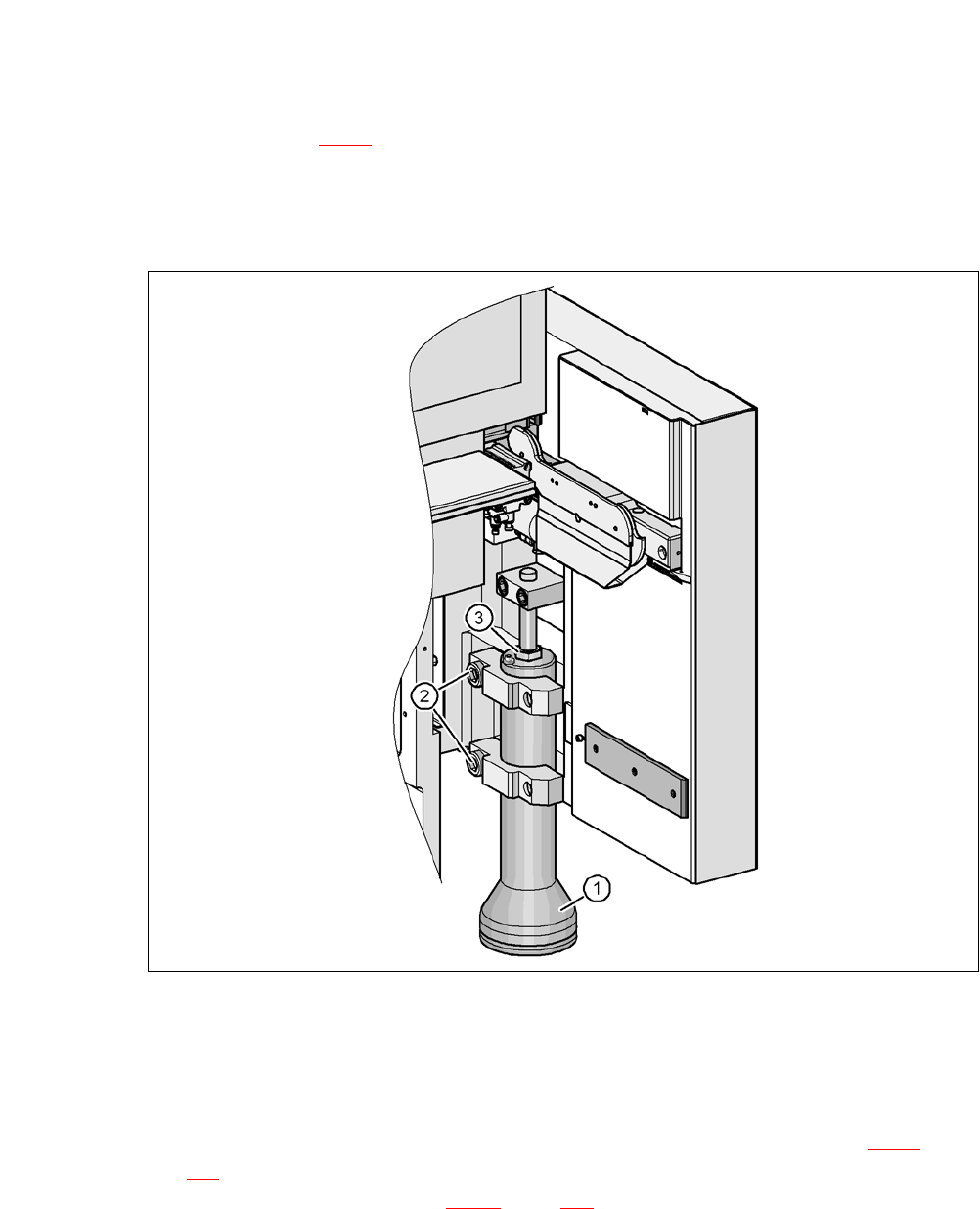

Abb. 5.5 - 6 Höhe der äußeren Maschinenfüße voreinstellen
(1) Maschinenfuß - 2 Ausführungen
(2) Innensechskantschraube, M24x90
(3) Einstellschraube M24x2x120
Lockern Sie vorsichtig beide Innensechskantschrauben M24x90 (Pos. 2 in Abb. 5.5 - 6, Seite
287
) mit dem Schraubendrehereinsatz (Schlüsselmaß 19 mm) und lassen Sie den äußeren
Maschinenfuß (Pos. 1 in Abb. 5.5 - 6
, Seite 287) langsam bis zum Anschlag nach unten glei-
ten.
