Betriebsanleitung SIPLACE CA-Serie 5 Aufstellen und Inbetriebnahme Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DR AFT 5.5 Den Bestückautomaten aufstellen 289 5.5.5 Anbausätze an den Maschinenrahmen montieren 5.5.5.1 …
5 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
5.5 Den Bestückautomaten aufstellen Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
288
Setzen Sie für die gewünschte LP-Transporthöhe den passenden Maschinenfuß ein.
Die äußeren Maschinenfüße gibt es in zwei Ausführungen: 5
– äußerer Maschinenfuß für die LP-Transporthöhen 900, 930 und 950 mm,
Länge 439 mm [03000890-02] (Pos. 2 in Abb. 5.5 - 3
, Seite 284)
Führen Sie die Voreinstellung für jeden der äußeren Maschinenfüße durch.
Der Abstand zwischen Maschinenfuß-Unterseite und Unterkante Maschinenrahmen sollte
folgende Werte betragen:
Justieren Sie die Einstellschraube M24x2x120 (Pos. 3 in Abb. 5.5 - 6, Seite 287) mit dem Ga-
belschlüssel SW 36 so, dass Sie die Abstandswerte aus der Tabelle oben für die jeweilige
Transporthöhe erreichen.
Senken Sie den Bestückautomaten nun vorsichtig mit dem Gabelstapler ab, bis die Maschi-
nenfüße gleichmäßig den Boden berühren. Eine zweite Person sollte auf jeden Fall die sta-
bile Lage des Bestückautomaten während des Absenkvorgangs kontrollieren.
Gegebenenfalls muss die Klemmung der äußeren Maschinenfüße noch etwas gelockert wer-
den.
Senken Sie den Bestückautomaten weiter vorsichtig ab, bis die äußeren Maschinenfüße die
Einstellschrauben M24x2x120 (Pos. 3 in Abb. 5.5 - 6
, Seite 287) zur Höhenjustage berühren.
Achten Sie darauf, dass die mittleren Maschinenfüße (siehe Punkt 2 in Abb. 5.5 - 3, Seite
284
) den Boden noch nicht berühren. Wenn nötig schrauben Sie die mittleren Maschinenfüße
noch etwas in den Bestückautomaten bzw. in das Distanzstück ein.
5
LP-Transporthöhe Abstand der Maschinenfußunterseite
zur Unterkante des Maschinenrahmens
900 mm 190 mm
930 mm 220 mm
950 mm 240 mm
HINWEIS
Für die endgültige Justage des Automaten siehe Abschnitt 5.5.17
, Seite 326.
Betriebsanleitung SIPLACE CA-Serie 5 Aufstellen und Inbetriebnahme
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 5.5 Den Bestückautomaten aufstellen
289
5.5.5 Anbausätze an den Maschinenrahmen montieren
5.5.5.1 Anbausatz an der LP-Ausgabeseite montieren
Bei Anlieferung des Bestückautomaten sind der Anbausatz an der LP-Ausgabeseite und der LP-
Ausgabetransport demontiert. Für die Montage des Anbausatzes an der LP-Ausgabeseite gehen
Sie wie folgt vor:
– Ausgabetransport montieren
siehe Abschnitt 5.5.6, Seite 290
– Anbausatz an der LP-Ausgabeseite montieren siehe Abschnitt 5.5.7, Seite 291
– Achseinschub an der CA4 installieren siehe Abschnitt 5.5.8, Seite 298
– Hauptstöranzeigen montieren siehe Abschnitt 5.5.14, Seite 321
– Den Bestückautomaten in die Linie integrieren siehe Abschnitt 5.5.16, Seite 323
– Den Bestückautomaten endgültig justieren siehe Abschnitt 5.5.17, Seite 326
5.5.5.2 Anbausatz an der LP-Eingabeseite montieren
War aus Transportgründen auch der Anbausatz an der LP-Eingabeseite demontiert, müssen Sie,
bevor Sie den Bestückautomaten in die Linie integrieren (siehe Abschnitt 5.5.16
, Seite 323), noch
folgende Arbeitsschritte ausführen:
– E
ingabetransport montieren siehe Abschnitt 5.5.9, Seite 301
– Anbausatz an der LP-Eingabeseite montieren siehe Abschnitt 5.5.10, Seite 303
– Box-PC Einschub an der CA4 installieren siehe Abschnitt 5.5.11, Seite 308
– Computereinschub der CA4 installieren siehe Abschnitt 5.5.12, Seite 314
– Achseinschub an der CA4 installieren siehe Abschnitt 5.5.13, Seite 319
– Hauptstöranzeigen montieren siehe Abschnitt 5.5.14, Seite 321
– Den Bestückautomaten in die Linie integrieren siehe Abschnitt 5.5.16, Seite 323
– Den Bestückautomaten endgültig justieren siehe Abschnitt 5.5.17, Seite 326
5 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
5.5 Den Bestückautomaten aufstellen Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
290
5.5.6 Ausgabetransport montieren
5.5.6.1 Werkzeuge
– Sechskantstiftschlüssel, DIN 911, Satz
– Kreuzschlitzschraubendreher, Größe 1
5.5.6.2 Montage
5

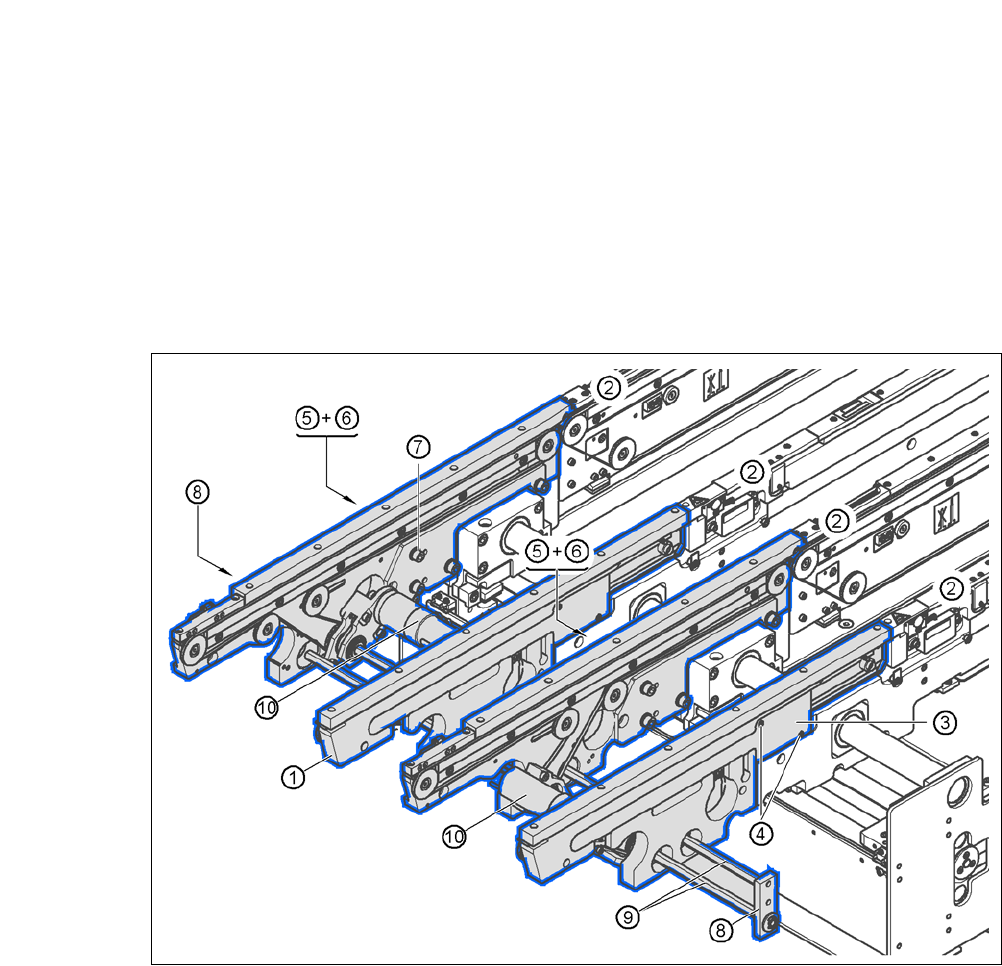

Abb. 5.5 - 7 Ausgabetransport - Doppeltransport
(1) Wange, Ausgabetransport
(2) Wange, Bearbeitungstransport 2
(3) Kabelabdeckung 20 x 200
(4) Senkschraube, ISO 7046, M3x6, 2 Stück pro Kabelabdeckung
(5) Kabelabdeckung 20 x 310
(6) Zylinderschraube DIN 912, M3x5, 1 Stück pro Kabelabdeckung
(7) Zylinderschraube DIN 912, M6x16, und Scheibe, 4 Stück pro Wange
(8) Führung Sechskantwelle
(9) Sechskantwelle (Einfachtransport: eine, Doppeltransport: zwei)
(10) Antriebseinheit
