5 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
5.5 Den Bestückautomaten aufstellen Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
292
5.5.7.2 Montage
5

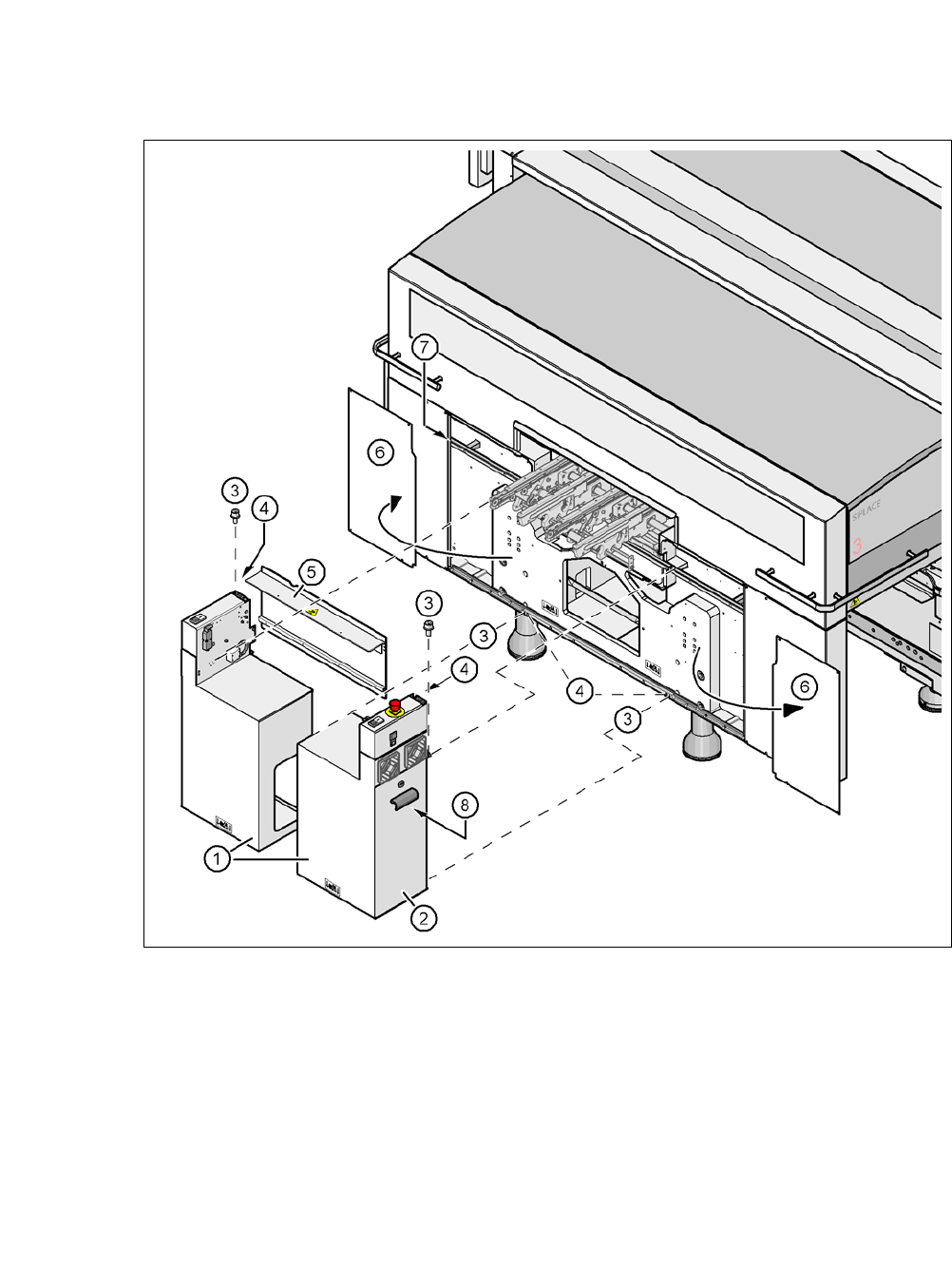

Abb. 5.5 - 8 Anbausatz an der LP-Ausgabeseite montieren
(1) Anbausatz
(2) Türe
(3) Zylinderschraube DIN 912, M6x16 und Scheibe
(4) Erdungsanschluss
(5) Transportabdeckung
(6) Seitenblech, demontiert
(7) Einschubleiste
(8) Achseinschub Portale 2 und 3 (CA4)
Betriebsanleitung SIPLACE CA-Serie 5 Aufstellen und Inbetriebnahme
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 5.5 Den Bestückautomaten aufstellen
293
5
Entfernen Sie beide Seitenbleche (Pos. 6 in Abb. 5.5 - 8).
5
Lösen Sie das Erdungskabel vom Seitenblech.
Entfernen Sie beide Türen (Pos. 2 in Abb. 5.5 - 8) vom Anbausatz (Pos. 1).
5
Stellen Sie den Achseinschub (Pos. 8 in Abb. 5.5 - 8) seitlich am Bestückautomaten ab, um
genügend Raum für die Montage des Anbausatzes zu haben (Pos. 1 in Abb. 5.5 - 8
).
Achten Sie darauf, dass die Verbindungskabel zum Achseinschub nicht gespannt sind.
Heben Sie eine Hälfte des Anbausatzes (Pos. 1 in Abb. 5.5 - 8) an den Maschinenrahmen
und positionieren Sie diese so, dass der Montagewinkel auf der Montageleiste (Pos. 7 in Abb.
5.5 - 8
) aufliegt.
5
Befestigen Sie diese Hälfte des Anbausatzes mit 2 Zylinderschrauben M6x16 und Scheiben
(Pos. 3 in Abb. 5.5 - 8
).
Montieren Sie vor der Montage der zweiten Hälfte des Anbausatzes die Transportabdeckung
(Pos. 5 in Abb. 5.5 - 8
). Gehen Sie dazu wie folgt vor:
VORSICHT
Verletzungsgefahr!
Durch das Abschrauben der drei unteren Schrauben kann das Seitenblech herunterfallen
und Verletzungen verursachen.
Schrauben Sie die drei unteren Schrauben nicht gleich ab, sondern lockern Sie sie
nur.
HINWEIS
Vermeidung von Beschädigungen
Um Beschädigungen zu vermeiden, empfehlen wir, dass eine zweite Person bei der Mon-
tage des Anbausatzes hilft.
VORSICHT
Kollisionsgefahr!
Die Hälfte des Anbausatzes kann mit der Sechskantwelle des LP-Transports kollidieren. Die
Sechskantwelle kann dabei verbogen werden.
Achten Sie darauf, dass diese Hälfte des Anbausatzes nicht mit der Sechskantwelle des LP-
Transports kollidiert und die Sechskantwelle verbogen wird.
5 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
5.5 Den Bestückautomaten aufstellen Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
294
5

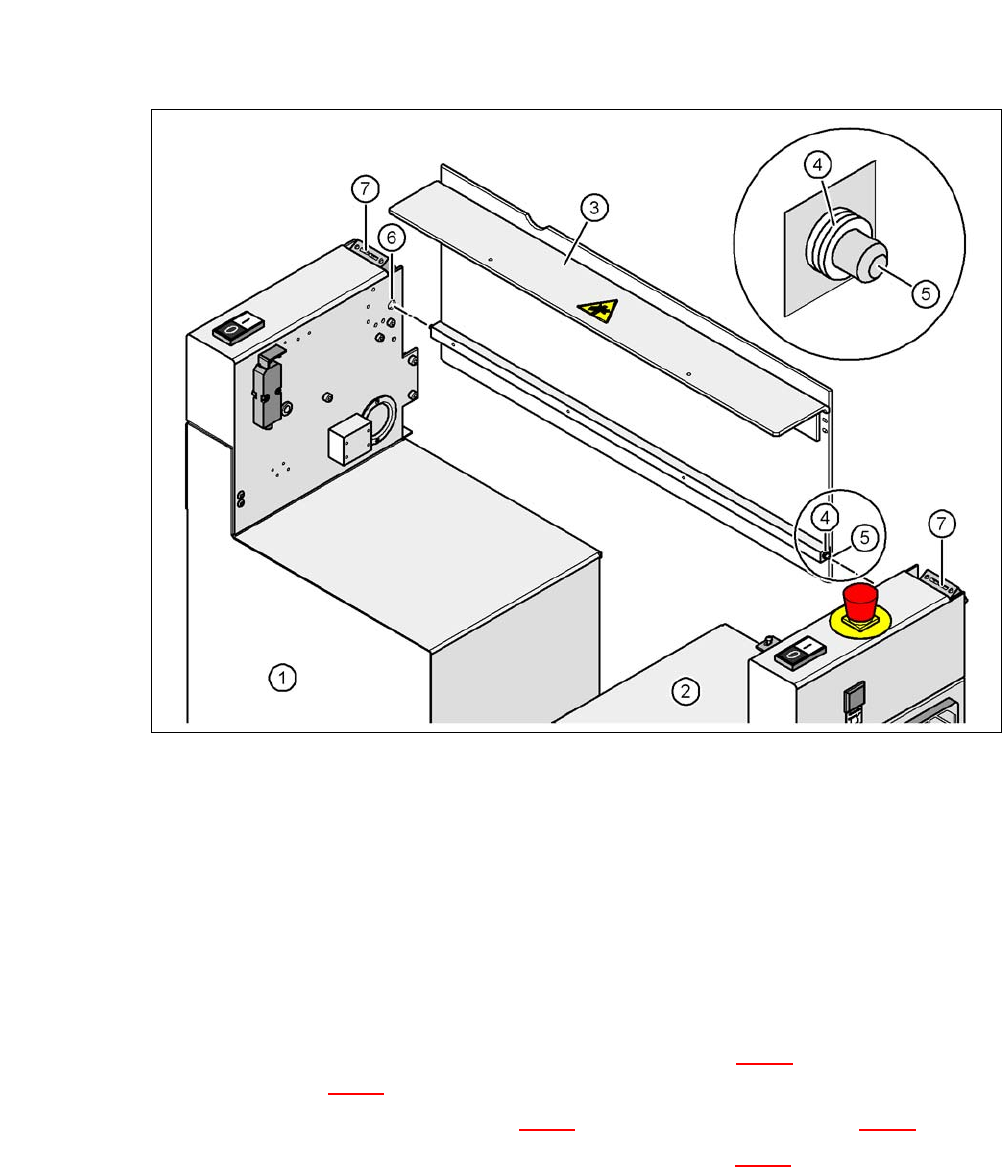

Abb. 5.5 - 9 Transportabdeckung und zweite Hälfte des Anbausatzes montieren
(1) Bereits montierte Hälfte des Anbausatzes
(2) Zweite Hälfte des Anbausatzes, die montiert werden soll
(3) Transportabdeckung
(4) Auf beiden Seiten jeweils 3 weiße Plastikscheiben einsetzen
(5) Dorn der Transportabdeckung
(6) Bohrung
(7) Schutzhaubenschalter
Schieben Sie jeweils 3 weiße Plastikscheiben (Pos. 4 in Abb. 5.5 - 9) auf die beiden Dorne
(Pos. 5 in Abb. 5.5 - 9
).
Führen Sie den Dorn (Pos. 5 in Abb. 5.5 - 9) in die Bohrung (Pos. 6 in Abb. 5.5 - 9).
Heben Sie die zweite Hälfte des Anbausatzes (Pos. 2 in Abb. 5.5 - 9) an den Maschinenrah-
men.
