Betriebsanleitung SIPLACE CA-Serie 5 Aufstellen und Inbetriebnahme
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 5.5 Den Bestückautomaten aufstellen
295
5
5
Führen Sie den Dorn (Pos. 5 in Abb. 5.5 - 9) der Transportabdeckung in die Bohrung (Pos. 6
in Abb. 5.5 - 9
) der zweiten Hälfte des Anbausatzes ein.
Positionieren Sie die zweite Hälfte des Anbausatzes so, dass der Montagewinkel auf der
Montageleiste (Pos. 7 in Abb. 5.5 - 8
) aufliegt.
Befestigen Sie die zweite Hälfte des Bestückautomaten mit 2 Zylinderschrauben M6x16 und
Scheibe (Pos. 3 in Abb. 5.5 - 8
).
5.5.7.3 Führung der Sechskantwelle befestigen
Befestigen Sie beim Einfachtransport eine Führung für die Sechskantwelle (Pos. 8 in Abb.
5.5 - 7
) am Anbausatz mit je zwei Zylinderschrauben M6x16 und Scheiben.
Befestigen Sie beim Doppeltransport zwei Führungen für die Sechskantwelle (Pos. 8 in Abb.
5.5 - 7
) am Anbausatz mit je zwei Zylinderschrauben M6x16 und Scheiben.
5.5.7.4 Kabelverbindungen herstellen - Anbausatz an der LP-Ausgabeseite
5
5
5
5
5
VORSICHT
Kollisionsgefahr!
Die Hälfte des Anbausatzes kann mit der Sechskantwelle des LP-Transports kollidieren.
Die Sechskantwelle kann dabei verbogen werden.
Achten Sie darauf, dass diese Hälfte des Anbausatzes nicht mit der Sechskantwelle
des LP-Transports kollidiert und die Sechskantwelle verbogen wird.
Linke Seite des Anbausatzes
(in Transportrichtung gesehen)
Stecker/Kabel an Stecker/Kabel
NOT-HALT-Taster
Start-/Stopp-Taster
X63/03020687 X63/03002526
Schutzhaubenschalter, Stellplatz 3 X53/03020409 X53/03002528
Taster BE-Wagen-Einzugsvorrichtung, Stellplatz 3 X232/03021056 X232/03021053
Rechte Seite des Anbausatzes
(in Transportrichtung gesehen)
Stecker/Kabel an Stecker/Kabel
Start-/Stopptaster
Schalter LP-Transport-Abdeckung
X62/03020410 X62/03002525
Schutzhaubenschalter, Stellplatz 2 X52/03006476 X52/03002527
Taster BE-Wagen-Einzugsvorrichtung, Stellplatz 2 X222/03021056 X222/03021052
5 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
5.5 Den Bestückautomaten aufstellen Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
296

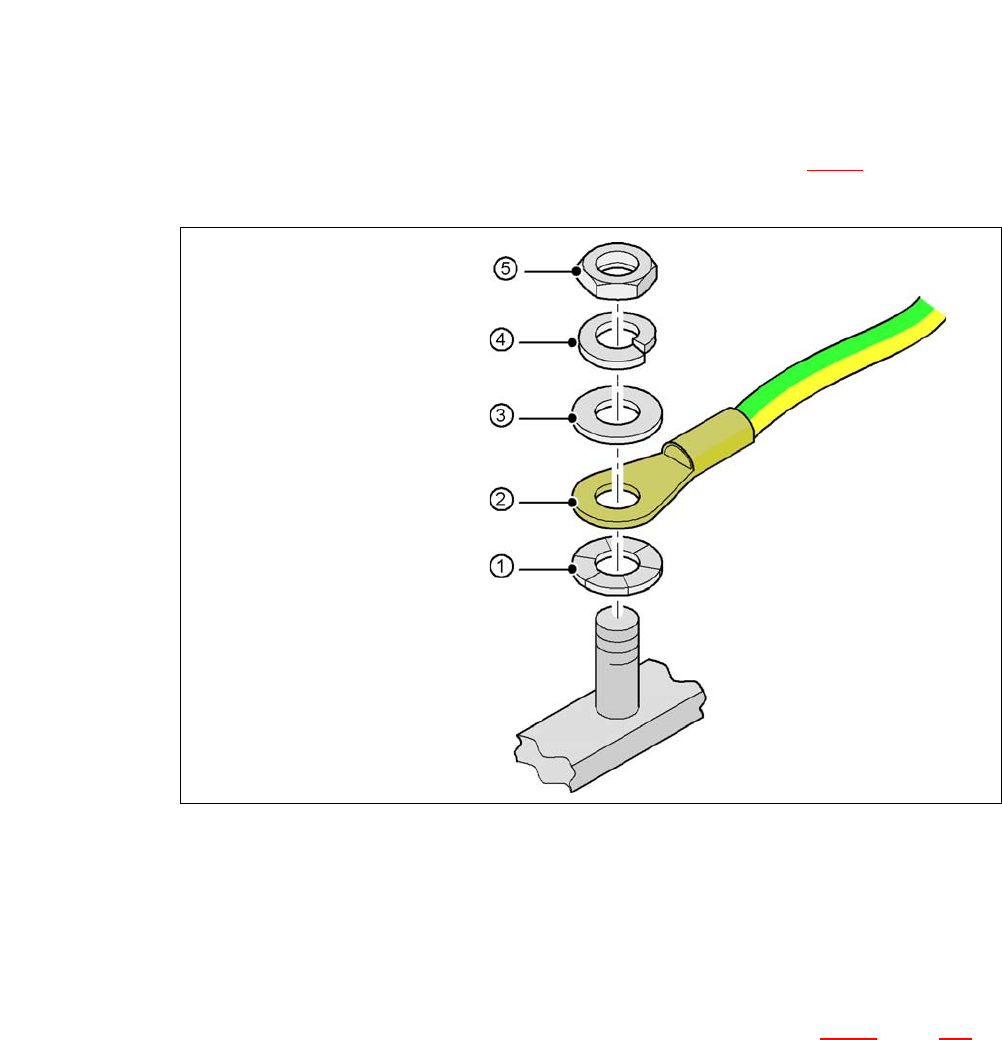

5.5.7.5 Erdungskabel für die Türen montieren
Befestigen Sie die beiden Erdungskabel für die Türen (Pos. 4 in Abb. 5.5 - 8) auf folgende
Weise am Maschinenrahmen:
5
Abb. 5.5 - 10 Erdungskabel montieren
5
5
5
5
5
5.5.7.6 Schutzhaubenschalter überprüfen und einstellen
Überprüfen Sie die Funktion der Schutzhaubenschalter (Pos. 7 in Abb. 5.5 - 9, Seite 294).
Justieren Sie, wenn nötig, die Schutzhaubenschalter (siehe Serviceanleitung).
Sechskantmutter M5
Federring M5, DIN 7980
Scheibe M5, DIN 125
Kabelschuh, ringförmig
Kontaktscheibe
Betriebsanleitung SIPLACE CA-Serie 5 Aufstellen und Inbetriebnahme
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 5.5 Den Bestückautomaten aufstellen
297
5.5.7.7 Eingreifschutzblech "unten" installieren
Die Bestückautomaten werden nur mit einem Eingreifschutzblech "unten" ausgeliefert. Werden
die Bestückautomaten innerhalb einer Linie montiert, so entfällt das Eingreifschutzblech zwischen
den unmittelbar benachbarten Aus- und Eingabetransporten.
5
5

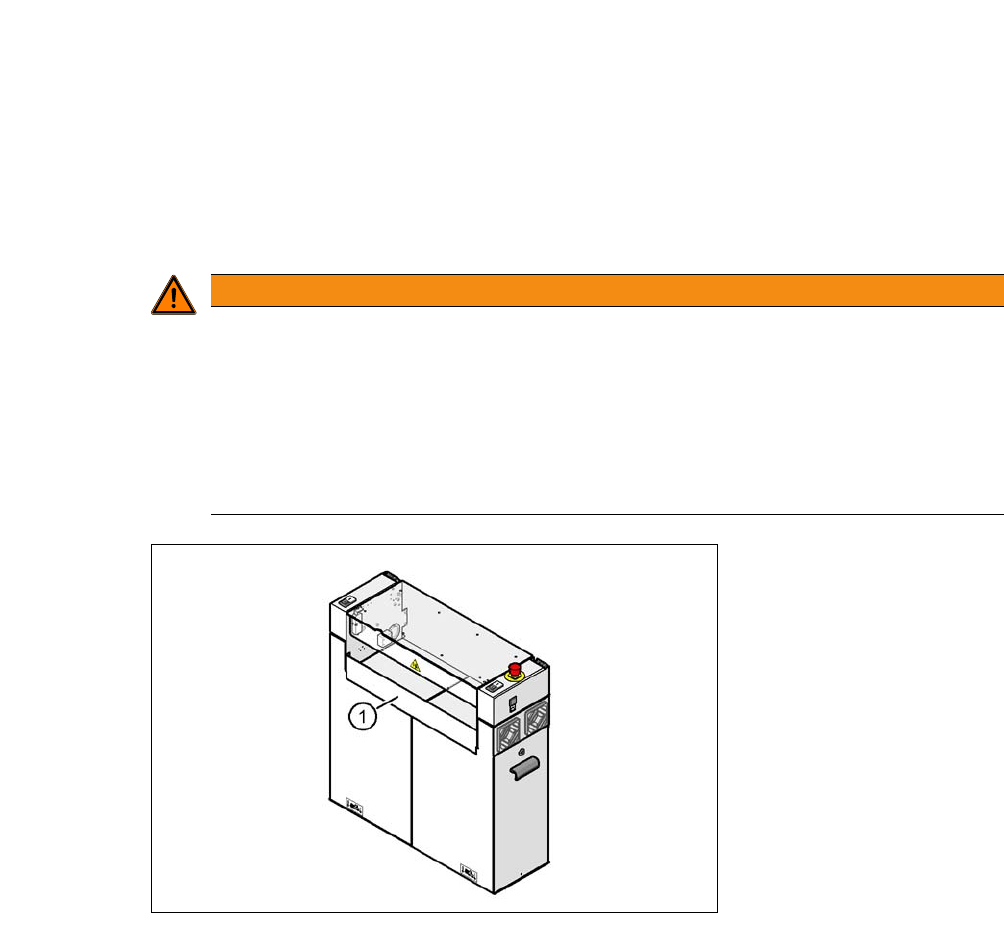

Abb. 5.5 - 11 Eingreifschutzblech "unten" an der LP-Ausgabeseite montieren
(1) Eingreifschutzblech "unten" [03003432-01]
WARNUNG
Unbefugtes Eingreifen!
Ein fehlendes Eingreifschutzblech zwischen Ein-und Ausgabeseiten der Bestückautoma-
ten einer Linie kann zu unbefugtem Eingreifen des Personals in das Bestückautomatenin-
nere führen.
Montieren Sie grundsätzlich an der Eingabeseite des ersten Bestückautomaten und
an der Ausgabeseite des letzten Bestückautomaten einer Linie das Eingreifschutz-
blech "unten" [03003432-01] mit 4 Innensechskantschrauben M4x12.
