5 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
5.5 Den Bestückautomaten aufstellen Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
298
5.5.8 Achseinschub an der CA4 installieren
5.5.8.1 Achseinschub CA4 (Portale 2 und 3) - elektrische Anschlussstellen
5

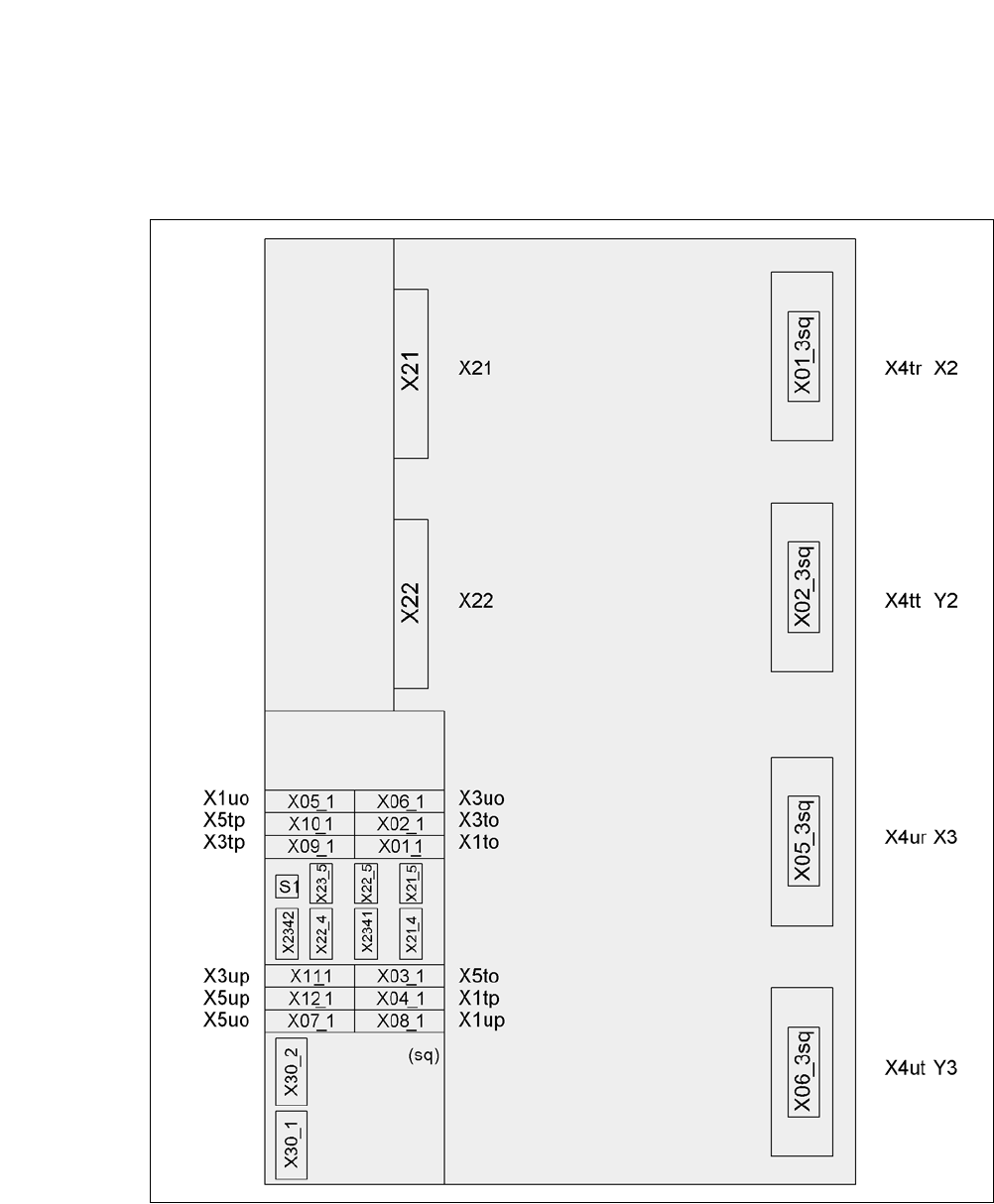

Abb. 5.5 - 12 Achseinschub CA4 (Portale 2 und 3), Rückseite - elektrische Anschlussstellen
Stecker Stecker
Stecker
Betriebsanleitung SIPLACE CA-Serie 5 Aufstellen und Inbetriebnahme
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 5.5 Den Bestückautomaten aufstellen
299
5.5.8.2 Achseinschub CA4 (Portale 2 und 3) - Stecker anschließen
Schließen Sie die elektrischen Kabel nach folgendem Schema an:
5
5
Kontrollieren Sie die Schalterstellungen von S1
1: ON
2: ON
Achseinschub CA4
Stecker
Anschlusskabel Hinweis
Stecker Kabel
X21 X21
03009782
03009783
03009784
03009785
03009786 W1-W5
Stecker mit Bügel sichern
X22 X22
03009802
03009803
03009804
03009805
03009807
Stecker mit Bügel sichern
X01_3sq X4tr 03009780 Stecker einrasten
X02_3sq X4tt 03009781 Stecker einrasten
X05_3sq X4ur 03009800 Stecker einrasten
X06_3sq X4ut 03009801 Stecker einrasten
X01_1sq
X02_1sq
X03_1sq
X1to
X3to
X5to
03009791
03009792
03009793
Bis zum Anschlag einstecken
X04_1sq
X09_1sq
X10_1sq
X1tp
X3tp
X5tp
03009794
03009795
03009796
Bis zum Anschlag einstecken
X05_1sq
X06_1sq
X07_1sq
X1uo
X3uo
X5uo
03009811
03009812
03009813
Bis zum Anschlag einstecken
X08_1sq
X11_1sq
X12_1sq
X1up
X3up
X5up
03009814
03009815
03009816
Bis zum Anschlag einstecken
X30_1sq
X30_2sq
X30_1sq
X30_2sq
03010054
03010054
Festschrauben
5 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
5.5 Den Bestückautomaten aufstellen Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
300
5.5.8.3 Achseinschub montieren
Heben Sie den Achseinschub vorsichtig auf die Schiene im Anbausatz.
Achten Sie darauf, keine Kabel zu quetschen.
Schieben Sie den Achseinschub in den Anbausatz bis zum Anschlag ein.
Sichern Sie den Achseinschub mit der Zylinderschraube.
Setzen Sie die Makrolon-Abdeckung ein.
Befestigen Sie das Erdungskabel an der Türe (Pos. 2 in Abb. 5.5 - 8, Seite 292), wie dies in
Abb. 5.5 - 10
auf Seite 296 dargestellt ist.
Verriegeln Sie die Türen.
5.5.8.4 Seitenbleche montieren
Befestigen Sie das Erdungskabel an jedem Seitenblech (Pos. 6 in Abb. 5.5 - 8, Seite 292),
wie dies in Abb. 5.5 - 10
Seite 296 dargestellt ist.
Befestigen Sie das Seitenblech mit je 6 Zylinderschrauben am Maschinenrahmen.
5
5
HINWEIS
Eingabetransport demontiert
Fahren Sie fort mit Abschnitt 5.5.9 " Eingabetransport montieren" auf Seite 301.
HINWEIS
Eingabetransport montiert
Fahren Sie fort mit den Montagearbeiten im Abschnitt 5.5.14 "Hauptstöranzeigen
montieren" auf Seite 321.
