00197497-03_UM_SiplaceCA-Serie_DE - 第301页
Betriebsanleitung SIPLACE CA-Serie 5 Aufstellen und Inbetriebnahme Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DR AFT 5.5 Den Bestückautomaten aufstellen 301 5.5.9 Eingabetransport montieren 5.5.9.1 Werkzeu ge – Sech…
5 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
5.5 Den Bestückautomaten aufstellen Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
300
5.5.8.3 Achseinschub montieren
Heben Sie den Achseinschub vorsichtig auf die Schiene im Anbausatz.
Achten Sie darauf, keine Kabel zu quetschen.
Schieben Sie den Achseinschub in den Anbausatz bis zum Anschlag ein.
Sichern Sie den Achseinschub mit der Zylinderschraube.
Setzen Sie die Makrolon-Abdeckung ein.
Befestigen Sie das Erdungskabel an der Türe (Pos. 2 in Abb. 5.5 - 8, Seite 292), wie dies in
Abb. 5.5 - 10
auf Seite 296 dargestellt ist.
Verriegeln Sie die Türen.
5.5.8.4 Seitenbleche montieren
Befestigen Sie das Erdungskabel an jedem Seitenblech (Pos. 6 in Abb. 5.5 - 8, Seite 292),
wie dies in Abb. 5.5 - 10
Seite 296 dargestellt ist.
Befestigen Sie das Seitenblech mit je 6 Zylinderschrauben am Maschinenrahmen.
5
5
HINWEIS
Eingabetransport demontiert
Fahren Sie fort mit Abschnitt 5.5.9 " Eingabetransport montieren" auf Seite 301.
HINWEIS
Eingabetransport montiert
Fahren Sie fort mit den Montagearbeiten im Abschnitt 5.5.14 "Hauptstöranzeigen
montieren" auf Seite 321.
Betriebsanleitung SIPLACE CA-Serie 5 Aufstellen und Inbetriebnahme
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 5.5 Den Bestückautomaten aufstellen
301
5.5.9 Eingabetransport montieren
5.5.9.1 Werkzeuge
– Sechskantstiftschlüssel, DIN 911, Satz
– Kreuzschlitzschraubendreher, Größe 1
5.5.9.2 Montage
5

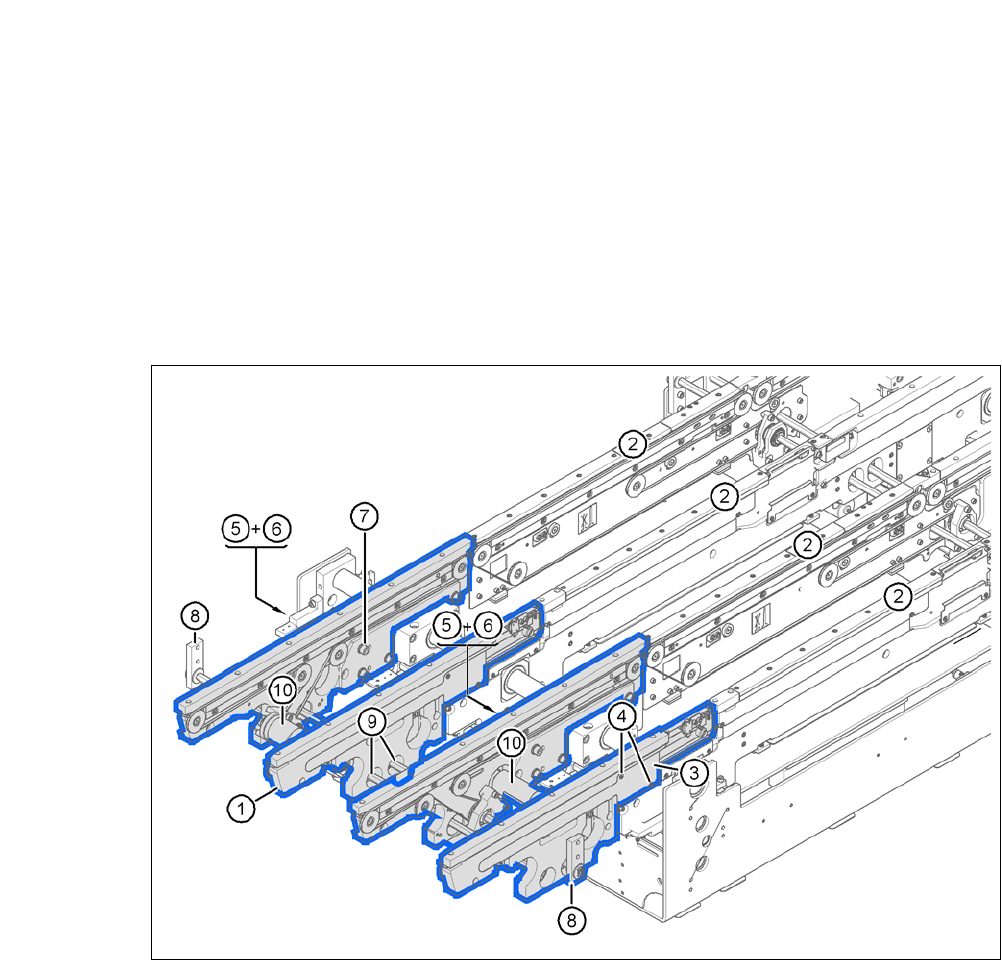

Abb. 5.5 - 13 Eingabetransport - Doppeltransport
(1) Wange, Eingabetransport
(2) Wange, Bearbeitungstransport 1
(3) Kabelabdeckung 20 x 200
(4) Senkschraube, ISO 7046, M3x6, 2 Stück pro Kabelabdeckung
(5) Kabelabdeckung 20 x 310
(6) Zylinderschraube DIN 912, M3x5, 1 Stück pro Kabelabdeckung
(7) Zylinderschraube DIN 912, M6x16, und Scheibe, 4 Stück pro Wange
(8) Führung Sechskantwelle
(9) Sechskantwelle (Einfachtransport: eine, Doppeltransport: zwei)
(10) Antriebseinheit
5 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
5.5 Den Bestückautomaten aufstellen Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
302
Demontieren Sie die Kabelabdeckungen (Pos. 3 und 5 in Abb. 5.5 - 13) des Eingabetrans-
ports (Pos. 1 in Abb. 5.5 - 13
).
Setzen Sie die Wange (Pos. 1 in Abb. 5.5 - 13) vorsichtig an die Wange des Bearbeitungs-
transports (Pos. 2 in Abb. 5.5 - 13
).
5
Befestigen Sie jede Wange mit 4 Zylinderschrauben M6x16 und den zugehörigen Scheiben
(Pos. 7 in Abb. 5.5 - 13
).
Verbinden Sie die elektrischen Kabel von Lichtschranken und Antriebsmotoren.
Befestigen Sie die Kabelabdeckungen (Pos. 3 und 5 in Abb. 5.5 - 13).
Führen Sie die Sechskantwelle (Pos. 9 in Abb. 5.5 - 13) in die Antriebseinheit (Pos. 10 in Abb.
5.5 - 13
) ein.
Achten Sie darauf, dass die Sechskantwellenführung (Pos. 8 in Abb. 5.5 - 13) immer auf jene
Transportwange zeigt, an der die Antriebseinheit (Pos. 10 in Abb. 5.5 - 13
) befestigt ist.
VORSICHT
Achten Sie darauf, keine Kabel der Lichtschranken oder der Antriebsmotoren abzu-
scheren.
