5 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie 5.5 Den Bestückautomaten aufstellen Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 306 5 Führen Sie den Dorn (Pos. 5 in Abb. 5.5 - 15 ) der T ra…
Betriebsanleitung SIPLACE CA-Serie 5 Aufstellen und Inbetriebnahme
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 5.5 Den Bestückautomaten aufstellen
305
5

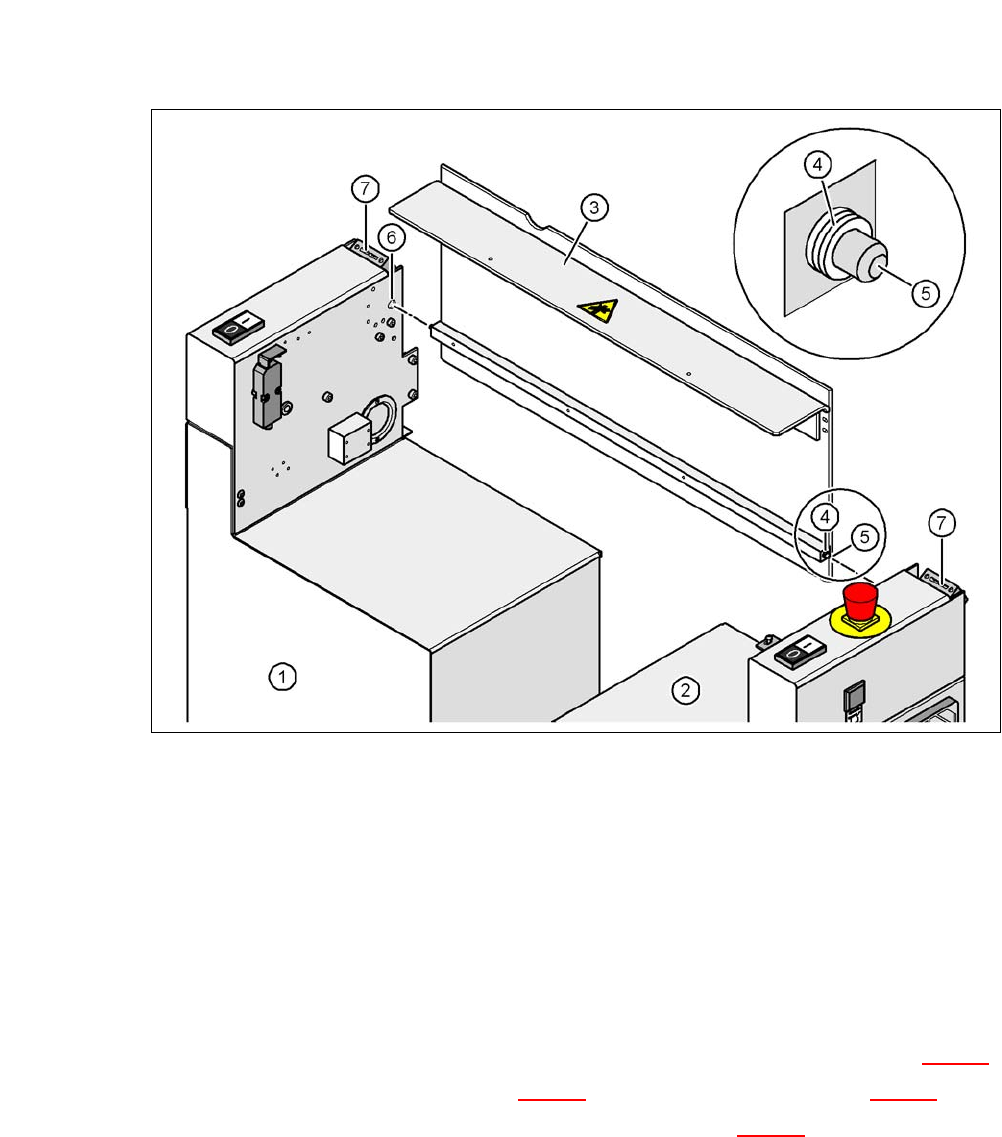

Abb. 5.5 - 15 Transportabdeckung und zweite Hälfte des Anbausatzes montieren
(1) Bereits montierte Hälfte des Anbausatzes
(2) Zweite Hälfte des Anbausatzes, die montiert werden soll
(3) Transportabdeckung
(4) Auf beiden Seiten jeweils 3 weiße Plastikscheiben einsetzen
(5) Dorn der Transportabdeckung
(6) Bohrung
(7) Schutzhaubenschalter
Schieben Sie jeweils 3 weiße Plastikscheiben auf die beiden Dorne (Pos. 5 in Abb. 5.5 - 15).
Führen Sie den Dorn (Pos. 5 in Abb. 5.5 - 15) in die Bohrung (Pos. 6 in Abb. 5.5 - 15).
Heben Sie die zweite Hälfte des Anbausatzes (Pos. 2 in Abb. 5.5 - 15) an den Maschinen-
rahmen.
5 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
5.5 Den Bestückautomaten aufstellen Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
306
5
Führen Sie den Dorn (Pos. 5 in Abb. 5.5 - 15) der Transportabdeckung in die Bohrung (Pos. 6
in Abb. 5.5 - 15
) der zweiten Hälfte des Anbausatzes ein.
Positionieren Sie die zweite Hälfte des Anbausatzes so, dass der Montagewinkel auf der
Montageleiste (Pos. 7 in Abb. 5.5 - 14
) aufliegt.
Befestigen Sie die zweite Hälfte des Bestückautomaten mit 2 Zylinderschrauben M6x16 und
Scheibe (Pos. 3 in Abb. 5.5 - 14
).
5.5.10.3 Führung der Sechskantwelle befestigen
Befestigen Sie beim Einfachtransport eine Führung für die Sechskantwelle (Pos. 8 in Abb.
5.5 - 13
) am Anbausatz mit je zwei Zylinderschrauben M6x16 und Scheiben.
Befestigen Sie beim Doppeltransport zwei Führungen für die Sechskantwelle (Pos. 8 in Abb.
5.5 - 13
) am Anbausatz mit je zwei Zylinderschrauben M6x16 und Scheiben.
5.5.10.4 Kabelverbindungen herstellen - Anbausatz an der LP-Eingabeseite
5
VORSICHT
Kollisionsgefahr!
Die Hälfte des Anbausatzes kann mit der Sechskantwelle des LP-Transports kollidieren.
Die Sechskantwelle kann dabei verbogen werden.
Achten Sie darauf, dass diese Hälfte des Anbausatzes nicht mit der Sechskantwelle
des LP-Transports kollidiert und die Sechskantwelle verbogen wird.
Linke Seite des Anbausatzes
(in Transportrichtung gesehen)
Stecker/Kabel an Stecker/Kabel
Start-/Stopptaster
Schalter LP-Transport-Abdeckung
X61/03020410 X61/03002537
Schutzhaubenschalter, Stellplatz 4 X54/03020409 X54/03002540
Taster BE-Wagen-Einzugsvorrichtung, Stellplatz 4 X242/03021056 X242/03021054
Rechte Seite des Anbausatzes
(in Transportrichtung gesehen)
Stecker/Kabel an Stecker/Kabel
NOT-HALT-Taster
Start-/Stopp-Taster
X64/03020687 X64/03002538
Schutzhaubenschalter, Stellplatz 1 X51/03020409 X51/03002539
Taster BE-Wagen-Einzugsvorrichtung, Stellplatz 1 X212/03021056 X212/03021051
Betriebsanleitung SIPLACE CA-Serie 5 Aufstellen und Inbetriebnahme
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 5.5 Den Bestückautomaten aufstellen
307
5.5.10.5 Erdungskabel für die Türen montieren
Befestigen Sie die beiden Erdungskabel für die Türen (Pos. 4 in Abb. 5.5 - 14) auf folgende
Weise am Maschinenrahmen:
5
Abb. 5.5 - 16 Erdungskabel montieren
5.5.10.6 Schutzhaubenschalter überprüfen und einstellen
Überprüfen Sie die Funktion der Schutzhaubenschalter (Pos. 7 in Abb. 5.5 - 15, Seite 294).
Justieren Sie, wenn nötig, die Schutzhaubenschalter (siehe Serviceanleitung).
5
Sechskantmutter M5
Federring M5, DIN 7980
Scheibe M5, DIN 125
Kabelschuh, ringförmig
Kontaktscheibe
