5 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie 5.5 Den Bestückautomaten aufstellen Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 308 5.5.10.7 Eingreifschutzblech "unten" inst alliere…
Betriebsanleitung SIPLACE CA-Serie 5 Aufstellen und Inbetriebnahme
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 5.5 Den Bestückautomaten aufstellen
307
5.5.10.5 Erdungskabel für die Türen montieren
Befestigen Sie die beiden Erdungskabel für die Türen (Pos. 4 in Abb. 5.5 - 14) auf folgende
Weise am Maschinenrahmen:
5

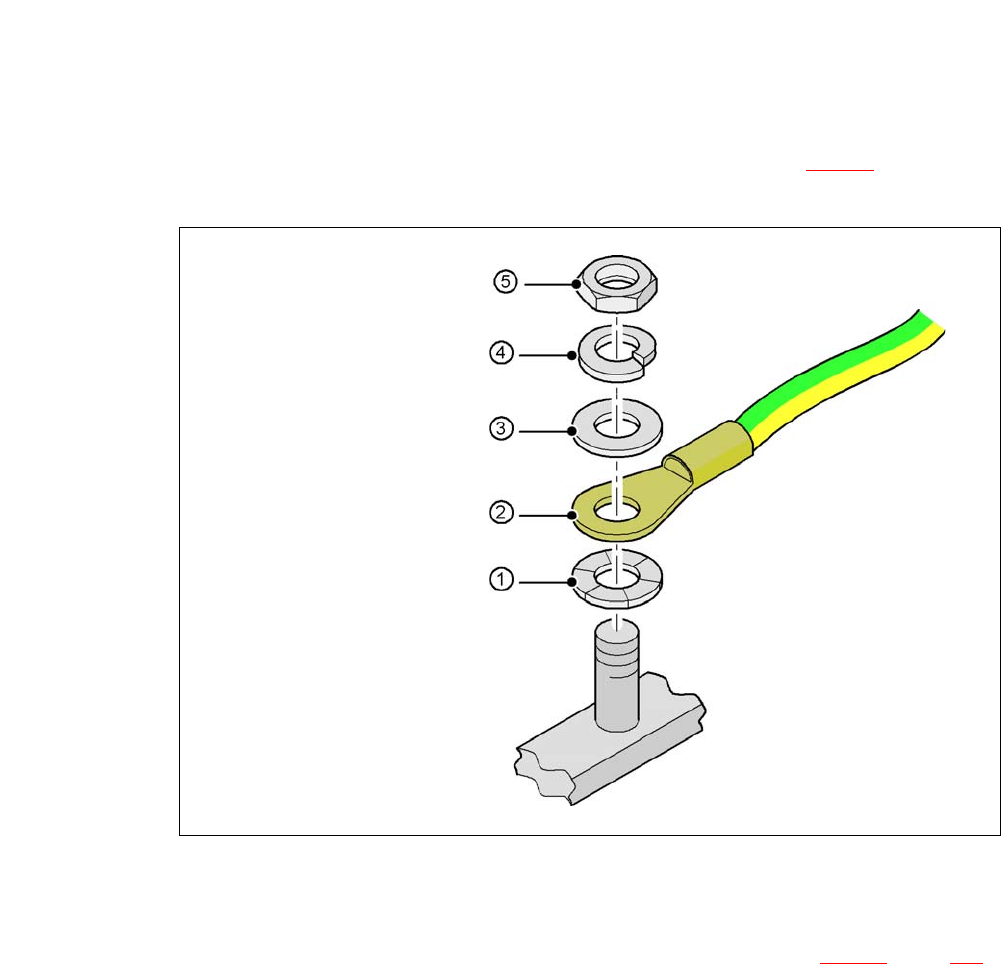

Abb. 5.5 - 16 Erdungskabel montieren
5.5.10.6 Schutzhaubenschalter überprüfen und einstellen
Überprüfen Sie die Funktion der Schutzhaubenschalter (Pos. 7 in Abb. 5.5 - 15, Seite 294).
Justieren Sie, wenn nötig, die Schutzhaubenschalter (siehe Serviceanleitung).
5
Sechskantmutter M5
Federring M5, DIN 7980
Scheibe M5, DIN 125
Kabelschuh, ringförmig
Kontaktscheibe
5 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
5.5 Den Bestückautomaten aufstellen Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
308
5.5.10.7 Eingreifschutzblech "unten" installieren
Die Bestückautomaten der CA-Serie werden nur mit einem Eingreifschutzblech "unten" ausgelie-
fert. Werden die Bestückautomaten innerhalb einer Linie montiert, so entfällt das Eingreifschutz-
blech zwischen den unmittelbar benachbarten Aus- und Eingabetransporten.
5
5

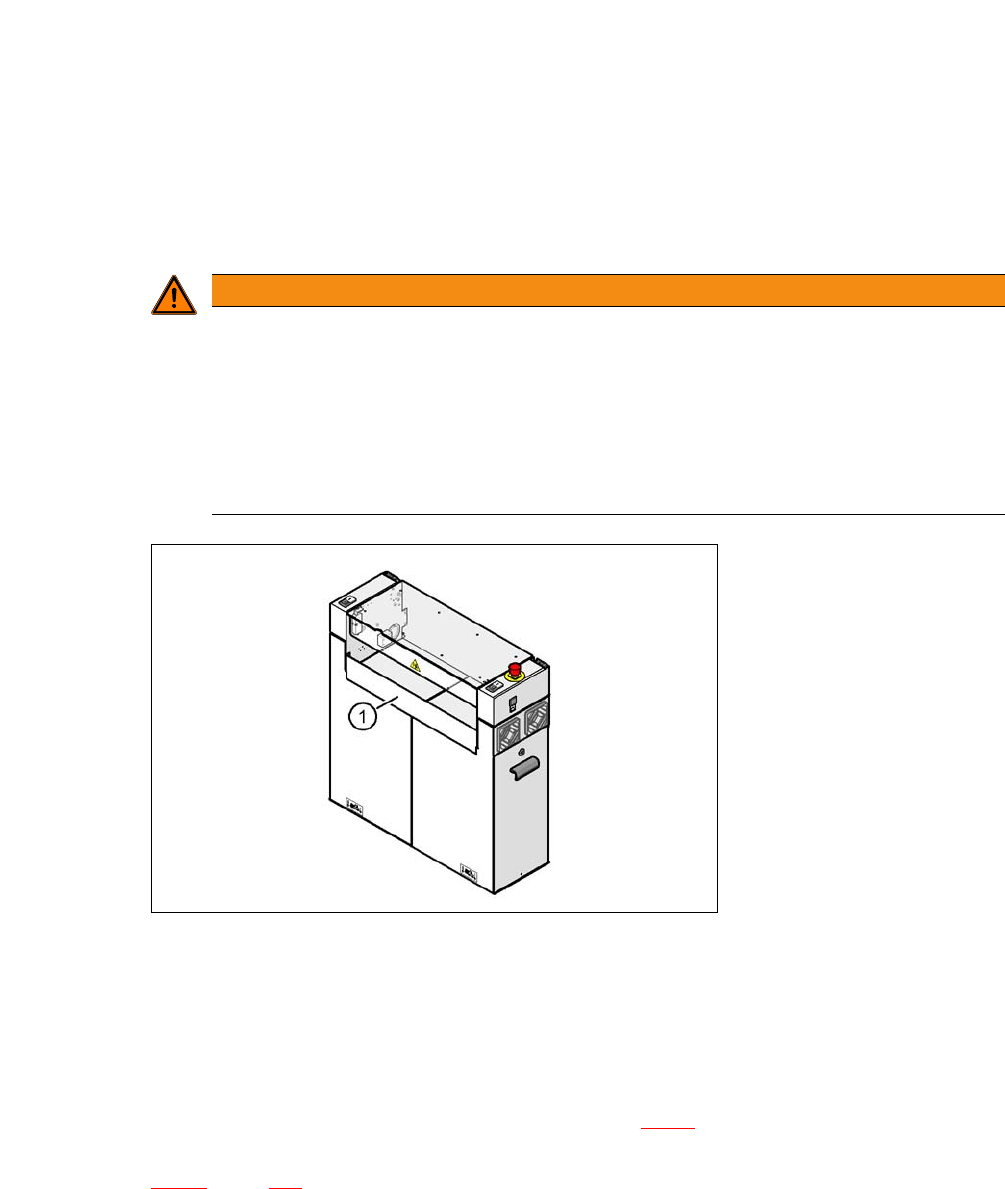

Abb. 5.5 - 17 Eingreifschutzblech "unten" an der LP-Eingabeseite montieren
(1) Eingreifschutzblech "unten" [03003432-01]
5.5.11 Box-PC Einschub an der CA4 installieren
Die Bestückautomaten der SIPLACE CA-Serie können einmal mit dem Box-PC Einschub oder
dem Computereinschub ausgestattet sein. In Abschnitt 5.5.11
ist die Installation des Box-PC be-
schrieben. Die Beschreibung der Installation des Computereinschubs finden Sie in Abschnitt
5.5.12
, Seite 314.
WARNUNG
Unbefugtes Eingreifen des Personals!
Ein fehlendes Eingreifschutzblech zwischen Ein-und Ausgabeseiten der Bestückautoma-
ten einer Linie kann zu unbefugtem Eingreifen des Personals in das Bestückautomatenin-
nere führen.
Montieren Sie grundsätzlich an der Eingabeseite des ersten Bestückautomaten und
an der Ausgabeseite des letzten Bestückautomaten einer Linie das Eingreifschutz-
blech "unten" [03003432-01] mit 4 Innensechskantschrauben M4x12.
Betriebsanleitung SIPLACE CA-Serie 5 Aufstellen und Inbetriebnahme
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 5.5 Den Bestückautomaten aufstellen
309
5.5.11.1 Box-PC Einschub - elektrische Anschlussstellen
5
Abb. 5.5 - 18 Box-PC Einschub, Frontseite - Stecker anschließen
USB-Hub
Ethernet Switch
(Option 3D-Sensor)
Videomultiplexer
Steuerrechner
Maschinencontroller
Option 3D-Sensorrechner
