5 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie 5.5 Den Bestückautomaten aufstellen Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 310 5 Abb. 5.5 - 19 Box-PC Einschub, Rückseite - Stecker anschl…
Betriebsanleitung SIPLACE CA-Serie 5 Aufstellen und Inbetriebnahme
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 5.5 Den Bestückautomaten aufstellen
309
5.5.11.1 Box-PC Einschub - elektrische Anschlussstellen
5

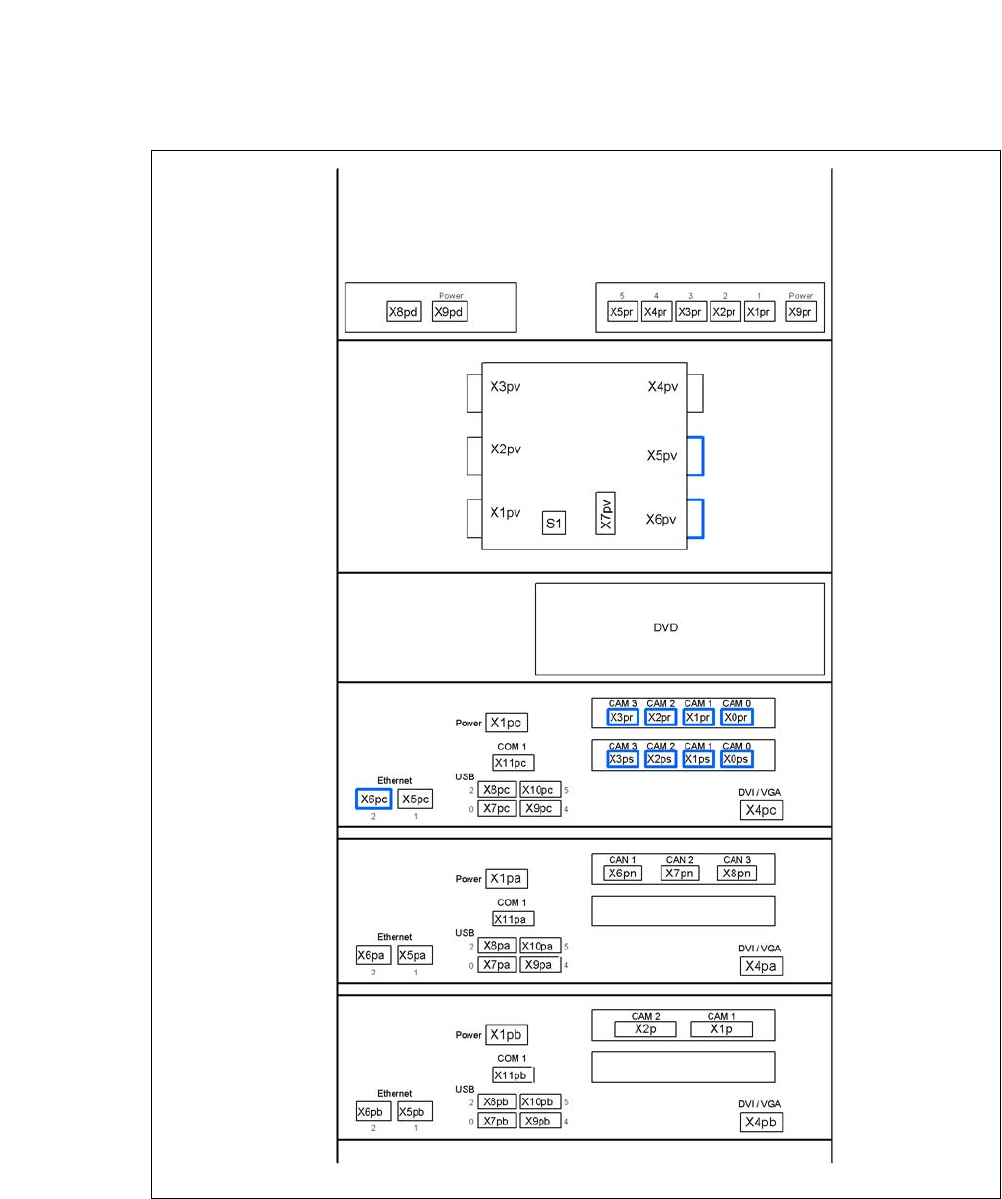

Abb. 5.5 - 18 Box-PC Einschub, Frontseite - Stecker anschließen
USB-Hub
Ethernet Switch
(Option 3D-Sensor)
Videomultiplexer
Steuerrechner
Maschinencontroller
Option 3D-Sensorrechner
5 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
5.5 Den Bestückautomaten aufstellen Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
310
5
Abb. 5.5 - 19 Box-PC Einschub, Rückseite - Stecker anschließen
USB-Hub
Ethernet Switch
(Option 3D-Sensor)
DC/DC-Konverter
Steuerrechner
Maschinencontroller
Option 3D-Sensorrechner
Box-PC Spannungsverteiler
Betriebsanleitung SIPLACE CA-Serie 5 Aufstellen und Inbetriebnahme
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 5.5 Den Bestückautomaten aufstellen
311
5.5.11.2 Box-PC Einschub der CA4 - Steckverbindungen an der Frontseite
5
Kontrollieren Sie zusätzlich folgende Steckverbindungen:
5
Box-PC Einschub,
Frontseite
(Abb. 5.5 - 18
)
Stecker
Anschlusskabel Hinweis
Stecker Kabel
X0pr
*a
X0pr 03009778 Bis zum Anschlag einstecken
X1pr
a
X1pr 03009838 Bis zum Anschlag einstecken
X2pr
a
X2pr 03009755 Bis zum Anschlag einstecken
X3pr
a
X3pr 03009756 Bis zum Anschlag einstecken
X0ps
a
X0ps 03009798 Bis zum Anschlag einstecken
X1ps
a
X1ps 03009818 Bis zum Anschlag einstecken
X2ps
a
X2ps 03009757 Bis zum Anschlag einstecken
X3ps
a
X3ps 03009758 Bis zum Anschlag einstecken
X6pc X6pc 03010478 Bis zum Anschlag einstecken
X5pv X5pv 03051749 Mit Schrauben sichern
X6pv X6pv 03051750 Mit Schrauben sichern
*)a Dieser Stecker ist für Kameras vorgesehen.
Box-PC Einschub,
Frontseite
(Abb. 5.5 - 18
)
Stecker
Stecker Kabel
X1pa X4rz (Box-PC Rückseite) 03050908-W2
X1pc X4rz (Box-PC Rückseite) 03050908-W1
X4pa X2pv 03051748
X4pc X1pv 03051747
X5pc X5pa 03051756
X7pc X8pd 03051755
X9pd X2rz (Box-PC Rückseite) 03052633-W1
