5 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
5.5 Den Bestückautomaten aufstellen Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
312
5.5.11.3 Box-PC Einschub der CA4 - Steckverbindungen an der Rückseite
5
5
5.5.11.4 Box-PC-Einschub montieren
Stellen Sie die Steckverbindungen an der Rückseite des Box-PC-Einschubs her (siehe Ab-
schnitt 5.5.11.3
).
Heben Sie den Box-PC-Einschub vorsichtig auf die Schiene im Anbausatz.
Achten Sie darauf, keine Kabel zu quetschen.
Schieben Sie den Box-PC-Einschub in den Anbausatz bis zum Anschlag ein.
Stellen Sie die Steckverbindungen an der Frontseite des Box-PC-Einschubs her (siehe Ab-
schnitt 5.5.11.2
).
Fixieren Sie die Kabel an der Frontseite mit Kabelbindern.
Sichern Sie den Box-PC-Einschub mit der Zylinderschraube.
Befestigen Sie das Erdungskabel an der Türe (Pos. 2 in Abb. 5.5 - 14, Seite 303), wie dies in
Abb. 5.5 - 16
auf Seite 307 dargestellt ist.
Verriegeln Sie die Türen.
5
Box-PC Einschub,
Rückseite
(Abb. 5.5 - 19
)
Stecker
Anschlusskabel Hinweis
Stecker Kabel
PE1 Kabelring Erdungskabel
Nach Abb. 5.5 - 16
,
Seite 307
befestigen
X1rz X1rz 03051757 Bis zum Anschlag einstecken
X3rz X3rz 03050907 Bis zum Anschlag einstecken
X1pd X1pd 03051751 Bis zum Anschlag einstecken
X2pd X2pd 03051752 Bis zum Anschlag einstecken
X3pd X3pd 03051753 Bis zum Anschlag einstecken
X4pd X4pd 03051754 Bis zum Anschlag einstecken
HINWEIS
Beim CA4 Automaten fahren Sie fort mit Abschnitt 5.5.13 "Achseinschub an der CA4
installieren" auf Seite 319.
Betriebsanleitung SIPLACE CA-Serie 5 Aufstellen und Inbetriebnahme
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 5.5 Den Bestückautomaten aufstellen
313
5.5.11.5 Seitenbleche montieren
Befestigen Sie das Erdungskabel an jedem Seitenblech (Pos. 6 in Abb. 5.5 - 14, Seite 303),
wie dies in Abb. 5.5 - 16
Seite 307 dargestellt ist.
Befestigen Sie das Seitenblech mit je 6 Zylinderschrauben am Maschinenrahmen.
Fahren Sie fort mit Abschnitt 5.5.14 " Hauptstöranzeigen montieren", Seite 321.
5 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
5.5 Den Bestückautomaten aufstellen Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
314
5.5.12 Computereinschub der CA4 installieren
5.5.12.1 Computereinschub - elektrische Anschlussstellen
5

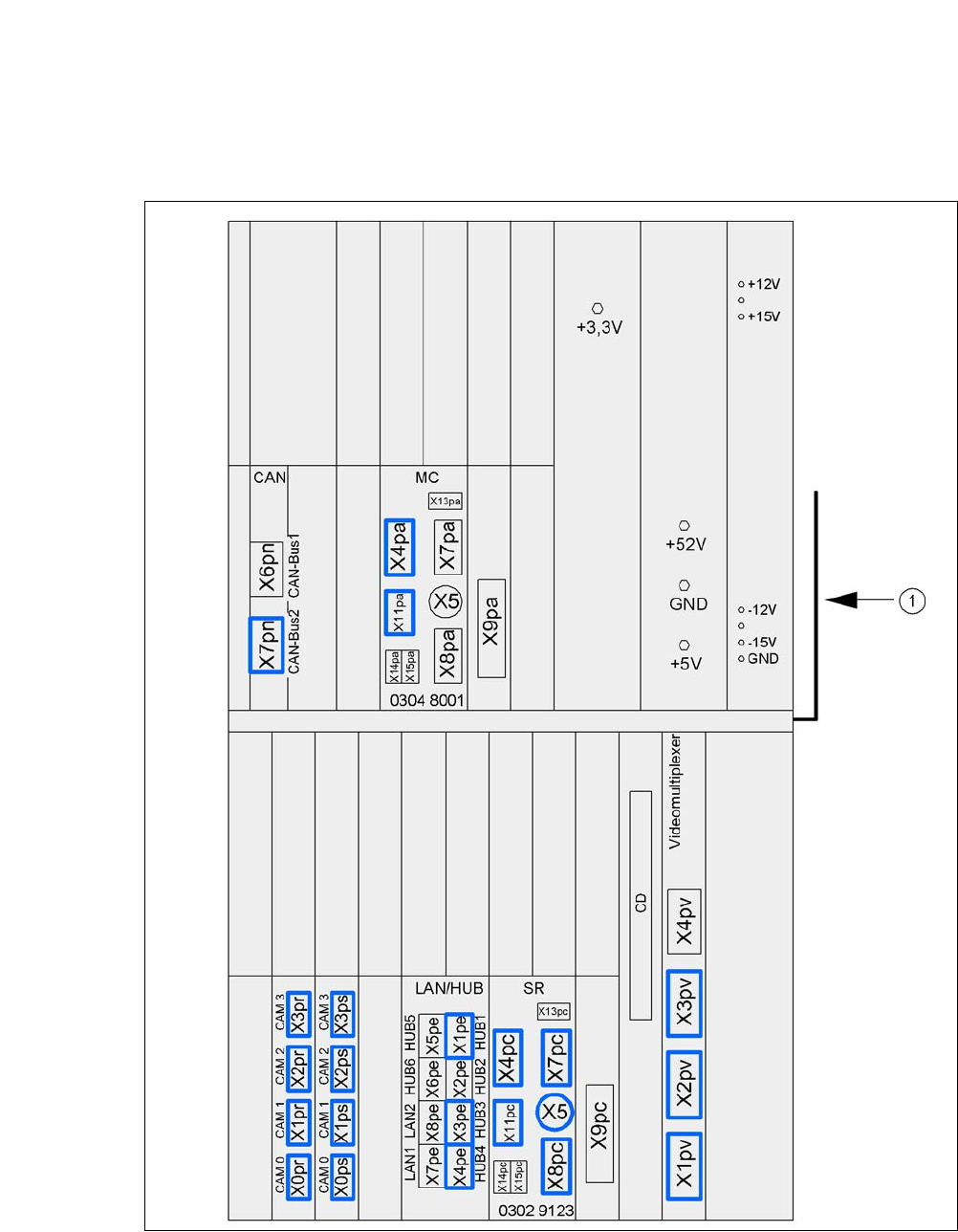

Abb. 5.5 - 20 Computereinschub, Frontseite - Stecker anschließen
(1) Kabelführungsblech
