Betriebsanleitung SIPLACE CA-Serie 5 Aufstellen und Inbetriebnahme Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DR AFT 5.5 Den Bestückautomaten aufstellen 315 5 Abb. 5.5 - 21 Computereinschub, Rückseite - Stecker ansc…
5 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
5.5 Den Bestückautomaten aufstellen Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
314
5.5.12 Computereinschub der CA4 installieren
5.5.12.1 Computereinschub - elektrische Anschlussstellen
5
Abb. 5.5 - 20 Computereinschub, Frontseite - Stecker anschließen
(1) Kabelführungsblech
Betriebsanleitung SIPLACE CA-Serie 5 Aufstellen und Inbetriebnahme
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 5.5 Den Bestückautomaten aufstellen
315
5

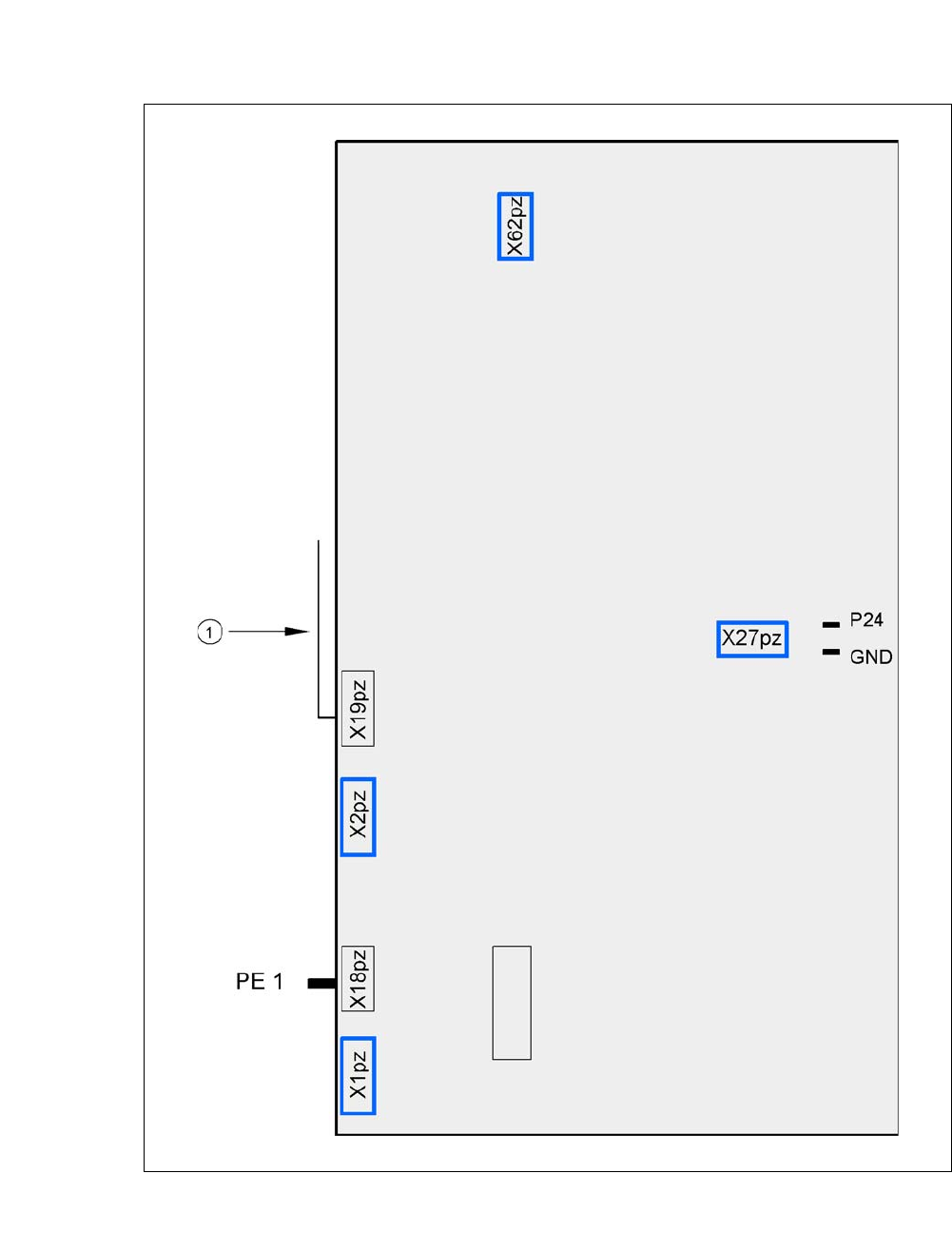

Abb. 5.5 - 21 Computereinschub, Rückseite - Stecker anschließen
(1) Kabelführungsblech
Lüfter
Batterie
+3,6V
5 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
5.5 Den Bestückautomaten aufstellen Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
316
5.5.12.2 Computereinschub der CA4 - Steckverbindungen an der Frontseite
5
Kontrollieren Sie zusätzlich folgende Steckverbindungen:
5
Computereinschub,
Frontseite
(Abb. 5.5 - 20
)
Stecker
Anschlusskabel Hinweis
Stecker Kabel
X0pr
*a
X0pr 03009778 Bis zum Anschlag einstecken
X1pr
a
X1pr 03009838 Bis zum Anschlag einstecken
X2pr
a
X2pr 03009755 Bis zum Anschlag einstecken
X3pr
a
X3pr 03009756 Bis zum Anschlag einstecken
X8pc X8pc 03002970 Mit Schrauben sichern
X7pc X7pc 03002967 Mit Schrauben sichern
X5pc X5pc 03002958 + 03002959 Bis zum Anschlag einstecken
X7pn X7pn 03010055 Mit Schrauben sichern
X0ps
a
X0ps 03009798 Bis zum Anschlag einstecken
X1ps
a
X1ps 03009818 Bis zum Anschlag einstecken
X2ps
a
X2ps 03009757 Bis zum Anschlag einstecken
X3ps
a
X3ps 03009758 Bis zum Anschlag einstecken
*)a Dieser Stecker ist für Kameras vorgesehen.
Computereinschub,
Frontseite
(Abb. 5.5 - 20
)
Stecker
Anschlusskabel Computereinschub,
Frontseite
(Abb. 5.5 - 20
)
Stecker
Stecker Kabel Stecker
X1pe X1pe 03010623 X11pt X11pt
*a
X3pe X3pe 03010623 X11pc X11pc
X4pe X4pe 03010623 X11pa X11pa
X1pv X1pv 03010615 X4pa X4pa
X2pv X2pv 03010615 X4pc X4pc
X3pv X3pv 03010619 X4pt X4pt
a
*)aNur bei installierter Option Visionrechner
