Betriebsanleitung SIPLACE CA-Serie 5 Aufstellen und Inbetriebnahme
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 5.5 Den Bestückautomaten aufstellen
317
5.5.12.3 Computereinschub der CA4 - Steckverbindungen an der Rückseite
5
5
5.5.12.4 Computereinschub montieren
Stellen Sie die Steckverbindungen an der Rückseite des Computereinschubs her (siehe Ab-
schnitt 5.5.12.3
).
Heben Sie den Computereinschub vorsichtig auf die Schiene im Anbausatz.
Achten Sie darauf, keine Kabel zu quetschen.
Kontrollieren Sie, dass die Kabel zur Frontseite im seitlichen Kabelführungsblech liegen
(Pos. 1 in Abb. 5.5 - 20
, Seite 314).
Schieben Sie den Computereinschub in den Anbausatz bis zum Anschlag ein.
Schließen Sie das Lüfterkabel am Kabel des Computereinschubs an.
Stellen Sie die Steckverbindungen an der Frontseite des Computereinschubs her (siehe Ab-
schnitt 5.5.12.2
).
Fixieren Sie die Kabel an der Frontseite mit Kabelbindern.
Sichern Sie den Computereinschub mit der Zylinderschraube.
Befestigen Sie das Erdungskabel an der Türe (Pos. 2 in Abb. 5.5 - 14, Seite 303), wie dies in
Abb. 5.5 - 16
auf Seite 307 dargestellt ist.
Verriegeln Sie die Türen.
5
Computereinschub,
Rückseite
(Abb. 5.5 - 21
)
Stecker
Anschlusskabel Hinweis
Stecker Kabel
PE1 Kabelring Erdungskabel
Nach Abb. 5.5 - 16
,
Seite 307
befestigen
X27pz X27pz 03003437 W1-W2 Bis zum Anschlag einstecken
X2pz X2pz 03002966 W1-W5 Mit Schrauben befestigen
X1pz X1pz 03002969 W1-W5 Mit Schrauben befestigen
X62pz X62pz 03002488 Einrasten
PE2 Kabelschuh Erdungskabel Bis zum Anschlag einstecken
P24 / GND X1 Lüfter im Anbausatz Bis zum Anschlag einstecken
HINWEIS
Beim CA4 Automaten fahren Sie fort mit Abschnitt 5.5.13 "Achseinschub an der CA4
installieren" auf Seite 319.
5 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
5.5 Den Bestückautomaten aufstellen Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
318
5.5.12.5 Seitenbleche montieren
Befestigen Sie das Erdungskabel an jedem Seitenblech (Pos. 6 in Abb. 5.5 - 14, Seite 303),
wie dies in Abb. 5.5 - 16
Seite 307 dargestellt ist.
Befestigen Sie das Seitenblech mit je 6 Zylinderschrauben am Maschinenrahmen.
Fahren Sie fort mit Abschnitt 5.5.14 " Hauptstöranzeigen montieren", Seite 321.
Betriebsanleitung SIPLACE CA-Serie 5 Aufstellen und Inbetriebnahme
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 5.5 Den Bestückautomaten aufstellen
319
5.5.13 Achseinschub an der CA4 installieren
5.5.13.1 Achseinschub CA4 (Portal 1 und Portal 4) - elektrische Anschlussstellen
5

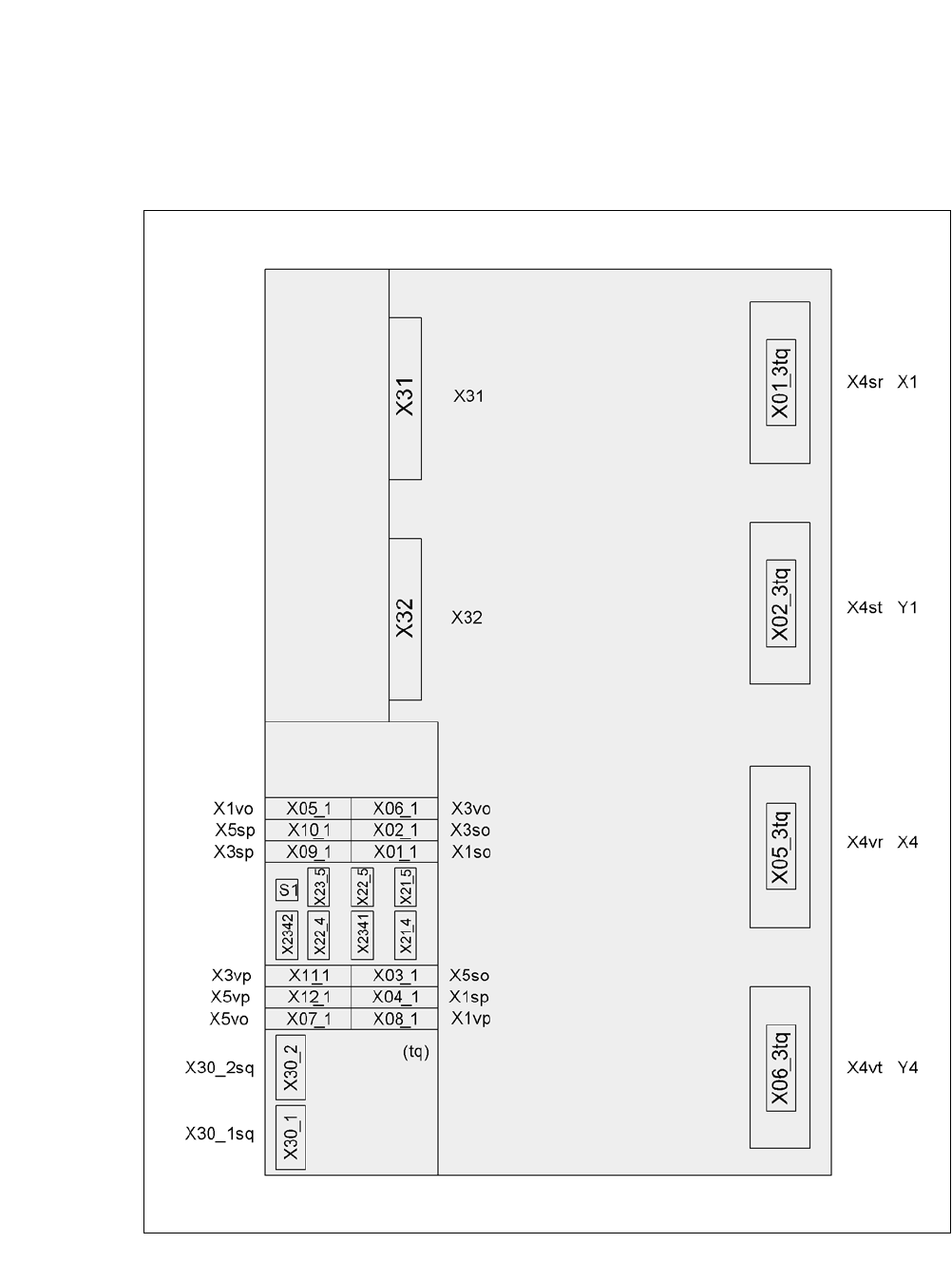

Abb. 5.5 - 22 Achseinschub CA4 (Portal 1 und Portal 4), Rückseite - Stecker anschließen
SteckerStecker
Stecker
