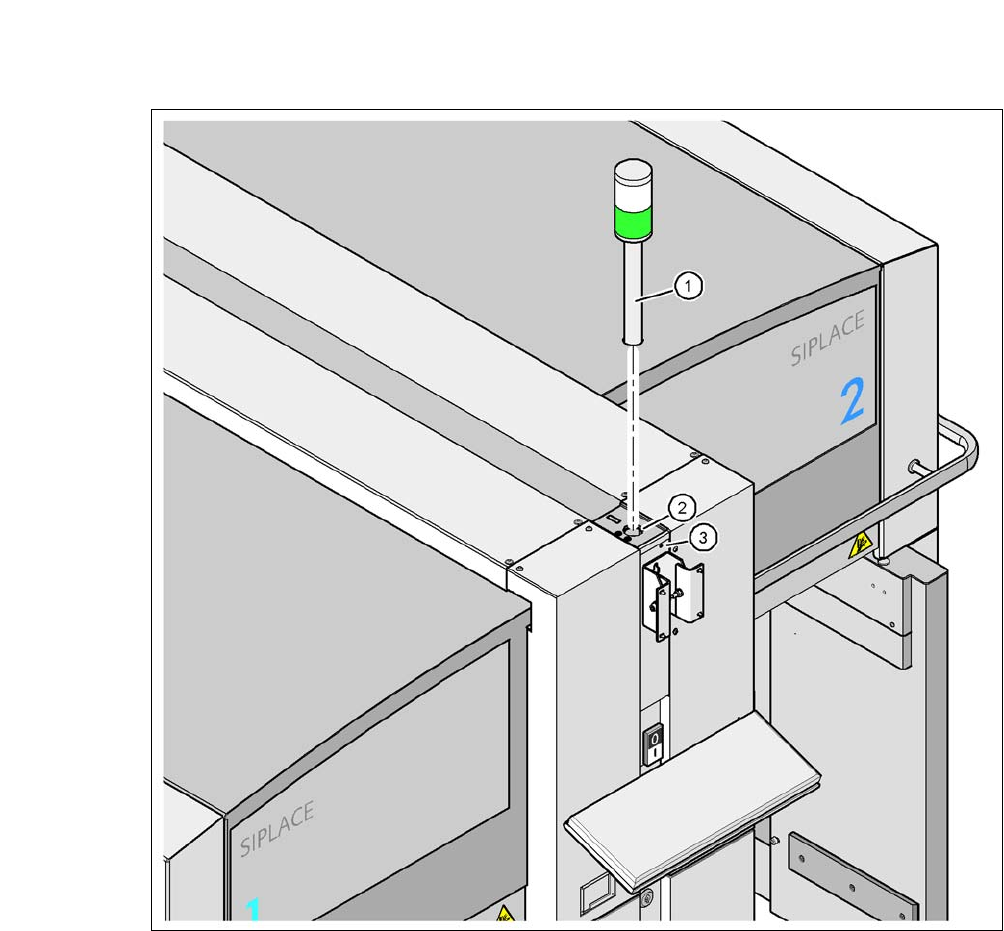

Abb. 5.5 - 23 Hauptstörleuchte montieren
(1) Hauptstörleuchte
(2) Bohrung für die Hauptstörleuchte
(3) Bohrung für die Arretierschraube
5.5.15 Bildschirme befestigen
Befestigen Sie die Bildschirme und schließen Sie die Kabel an.
Kontrollieren Sie die Kabelanschlüsse
Betriebsanleitung SIPLACE CA-Serie 5 Aufstellen und Inbetriebnahme
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 5.5 Den Bestückautomaten aufstellen
323
5.5.16 Den Bestückautomaten in die Linie integrieren
Beachten Sie die Warnhinweise, die in Abschnitt 5.5.2, Seite 279 beschrieben sind.
Werkzeuge und Hilfsmittel finden Sie in Abschnitt 5.5.3, Seite 280.
5.5.16.1 Gabelstapler positionieren
5
Abb. 5.5 - 24 Auflageflächen - Gabel quer zur Leiterplatten-Transportrichtung
(1) Auflageflächen für die Gabel des Gabelstaplers
Positionieren Sie den Gabelstapler quer zur Leiterplatten-Transportrichtung und öffnen Sie
die Gabel so weit, dass die Auflageflächen des Bestückautomaten gleichmäßig auf der Gabel
aufliegen (siehe Abb. 5.5 - 24
).
5 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
5.5 Den Bestückautomaten aufstellen Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
324
5
5
5
5.5.16.2 Was Sie beim Transport des Bestückautomaten unbedingt beachten sollten
5
WARNUNG
Beachten Sie vor dem Anheben des Automaten unbedingt folgende Punkte, um irre-
versible Schäden am Automaten zu vermeiden.
WARNUNG
Beschädigungsgefahr durch zu großen Gabelabstand!
Der Gabelabstand muss zwischen 800 und 900 mm liegen. Die Ansatzflächen für den Ga-
belstapler sehen Sie in Abb. 5.2 - 4
. Der äußere Abstand der Auflageflächen beträgt 1120
mm.
Eine Vergrößerung des Gabelabstandes, so dass der Automat außerhalb der Auflageflä-
che angehoben wird, kann zur Verformung des Maschinenrahmens und Beschädigungen
von Kabeln und Leitungen führen.
Öffnen Sie die Gabel nur so weit, dass sie sich immer innerhalb des Bereichs der Auf-
lagefläche der Maschinenunterseite (Ansatzflächen siehe Abb. 5.2 - 3
) befindet.
WARNUNG
Beschädigungsgefahr durch einseitige Belastung!
Eine einseitige Belastung der Maschinenfüße durch z.B. Kippen des Automats kann zur
Verformung der Befestigung der Maschinenfüße führen.
Achten Sie darauf, dass die Gabel beim Anheben des Automaten gleichförmig belas-
tet wird.
Verwenden Sie eine feste Unterlage zwischen Gabel und Automat.
Lassen Sie eine zweite Person das Anheben des Automaten beobachten und sicher-
stellen, dass der Automat nicht zur Seite kippt.
WARNUNG
Beschädigungsgefahr!
Die Gewinde für die Maschinenfüße im Automatenrahmen können durch Bodenschleifen
oder Stöße beschädigt werden.
Achten Sie beim Transport unbedingt darauf, dass alle Maschinenfüße frei über dem
Boden schweben.
