Betriebsanleitung SIPLACE CA-Serie 5 Aufstellen und Inbetriebnahme
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 5.5 Den Bestückautomaten aufstellen
325
5.5.16.3 Den Bestückautomaten zur Linie ausrichten
Positionieren Sie den Bestückautomaten mit dem Gabelstapler auf dem freien Stellplatz in
der Linie.
5
5
5.5.16.4 Den Bestückautomaten mit dem Luftkissen-Transportsystem ausrichten
Legen Sie die vier Luftkissen des Luftkissen-Transportsystems unter den Maschinenrahmen.
Heben Sie den Bestückautomaten an und richten Sie ihn zur Linie aus.
Kontrollieren Sie den Abstand zum Leiterplatten-Transportsystems der benachbarten Be-
stückautomaten. Er soll zwischen 1 mm und 3 mm betragen.
Senken Sie den Bestückautomaten ab.
5
Abb. 5.5 - 25 Auflagepositionen für das Luftkissen-Transportsystem
(1) Auflageflächen für das Luftkissen-Transportsystem
WARNUNG
Beschädigungsgefahr!
Ein einseitiges, schnelles Aufschlagen der Maschinenfüße führt zu Verformungen an der
Befestigung der Maschinenfüße.
Senken Sie den Automaten langsam ab.
Lassen Sie eine zweite Person kontrollieren, dass die Maschinenfüße alle gleichzei-
tig auf dem Boden aufsetzen
5 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
5.5 Den Bestückautomaten aufstellen Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
326
5.5.17 Den Bestückautomaten endgültig justieren
Legen Sie die Maschinenwasserwaage jeweils in X- und Y-Richtung auf die Wangen des Lei-
terplattentransports im Bestückbereich 1 (siehe Abb. 5.5 - 26
). Die Leiterplatten-Transport-
breite ist voreingestellt:
Einfachtransport 210 mm
Doppeltransport, Spur 1 100 mm
Doppeltransport, Spur 2 210 mm 5
5
Messen Sie den Abstand zwischen Oberkante des LP-Transportriemens und dem Unter-
grund. Dieser Abstand sollte 800 mm, 900 mm, 930 mm bzw. 950 mm betragen.
5

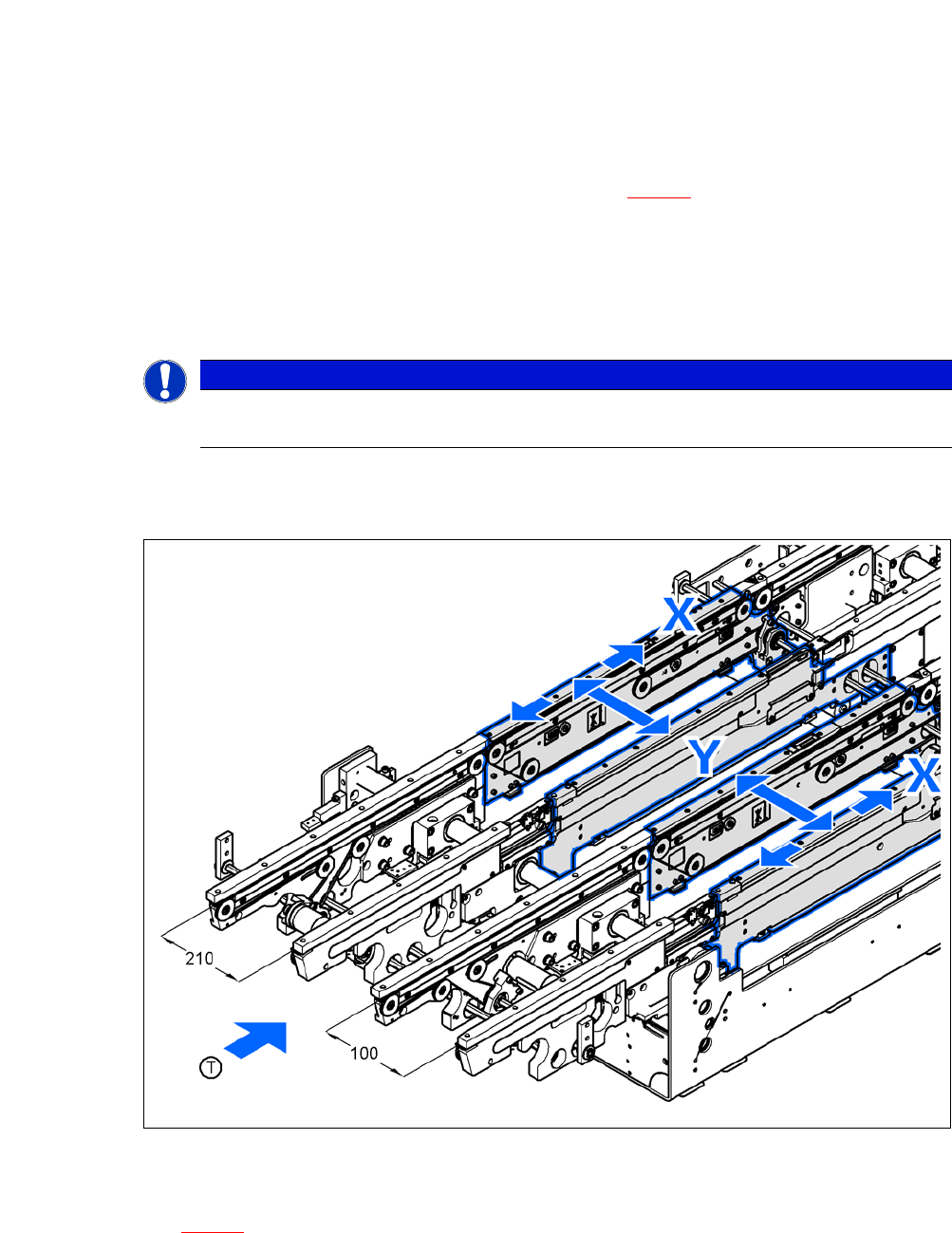

Abb. 5.5 - 26 Den Bestückautomaten in X- und Y-Richtung justieren
Justieren Sie mit dem Gabelschlüssel SW36 die Einstellschraube M24x2x120 (Pos. 1 in Abb.
5.5 - 27
) so, dass bei der geforderten Leiterplatten-Transporthöhe die Libelle der Maschinen-
wasserwaage keine Abweichung vom Nullpunkt zeigt.
HINWEIS
Legen Sie beim Doppeltransport die Wasserwaage für die Justage in X-Richtung im-
mer nur auf die äußeren Wangen des Bestückautomaten.
Betriebsanleitung SIPLACE CA-Serie 5 Aufstellen und Inbetriebnahme
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 5.5 Den Bestückautomaten aufstellen
327
5

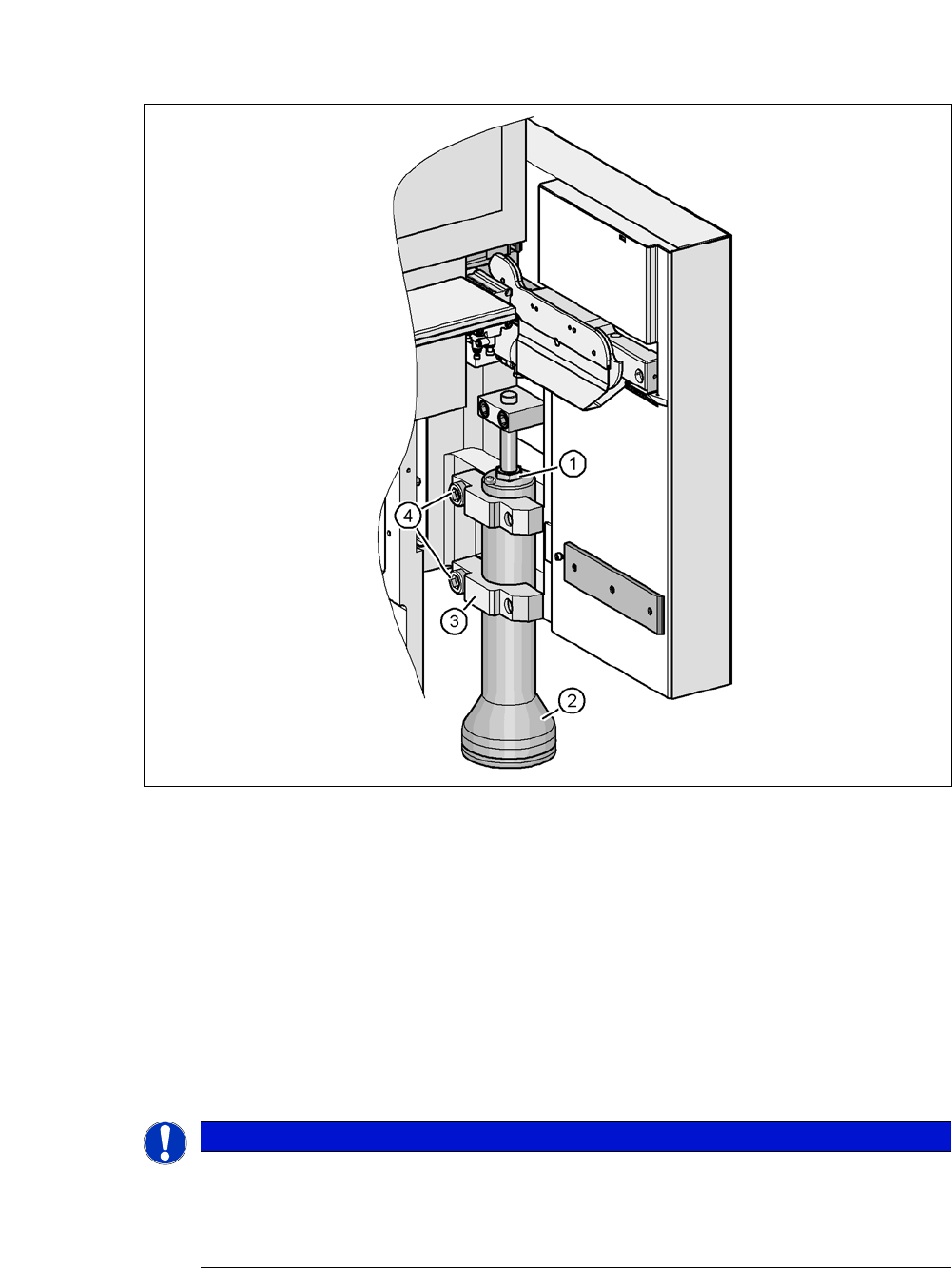

Abb. 5.5 - 27 Höhe der äußeren Maschinenfüße justieren
(1) Einstellschraube M24x2x120 zur Höhenjustage
(2) Äußerer Maschinenfuß
(3) Klemmstück
(4) Innensechskantschraube M24x90
Kontrollieren Sie die geforderte Leiterplatten-Transporthöhe.
Ist der Bestückautomat ausgerichtet, ziehen Sie mit dem Drehmomentschlüssel die Innen-
sechskantschrauben M24x90 (Pos. 4) zum Klemmen der Klemmstücke an allen äußeren Ma-
schinenfüßen fest (Pos. 3).
5
HINWEIS
Vibrationen bei geringerem Anzugsdrehmoment
Das Anzugsdrehmoment beträgt 130 Nm. Bei geringerem Anzugsdrehmoment könnte
der Bestückautomat zum Vibrieren neigen.
Verwenden Sie ein ausreichend großes Anzugsdrehmoment.
