Betriebsanleitung SIPLACE CA-Serie 5 Aufstellen und Inbetriebnahme Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DR AFT 5.6 Das SWS einbauen 333 5 Schieben Sie das SWS vorsichtig bis ca. 30 cm vor den Puf fer in den …
5 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
5.6 Das SWS einbauen Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
332
5.6.3.2 Das SWS in den Bestückautomaten einfahren
5
5

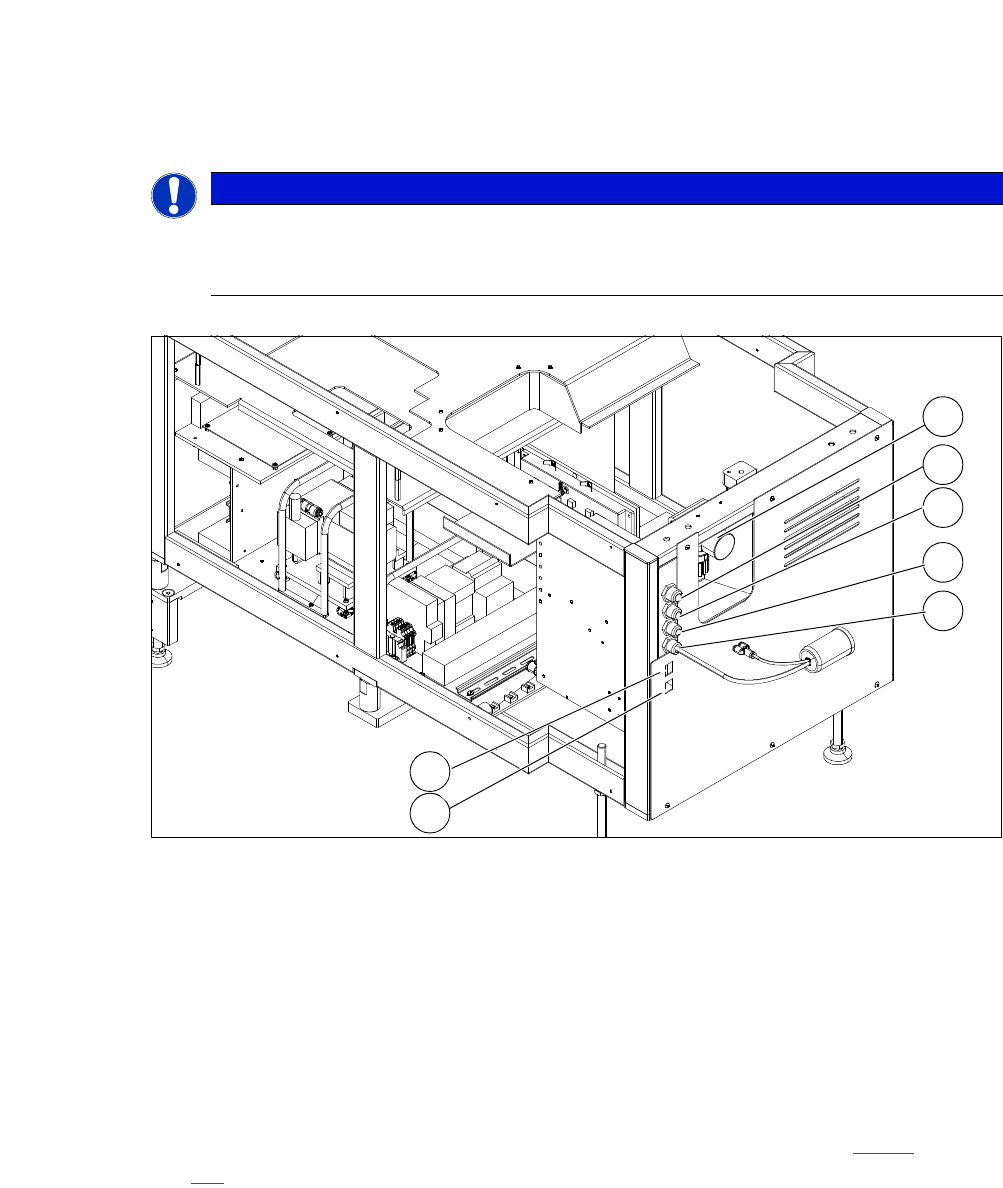

Abb. 5.6 - 1 Anschlüsse am SWS
5
5
Schieben Sie die Gabel des Gabelstaplers unter das SWS (siehe Abschnitt 5.2.4.3 auf Seite
262
).
Heben Sie das SWS an und richten Sie es zum Bestückautomaten aus. Reicht der Hubweg
des Hubwagens nicht aus können Sie geeignete Holzbalken oder vergleichbares beilegen.
HINWEIS
Achten Sie vor dem Einfahren darauf, dass die Anschlüsse CAN-Bus-Anschluss
X1x5 und X1x6, Druckluftanschluss und FFI-Kommunikationsschnittstelle W11 am
SWS freigelegt sind.
(1) Manometer Druckluftversorgung (2) Spannungsversorgung
(3) Kommunikation mit SIPLACE-Automat (4) CAN-Bus
(5) Druckluftanschluss (abgewandelter Adap-
ter Blindstecker [03011592-01])
(6) LAN1
(7) LAN2
2
1
3
4
5
6
7
Betriebsanleitung SIPLACE CA-Serie 5 Aufstellen und Inbetriebnahme
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 5.6 Das SWS einbauen
333
5
Schieben Sie das SWS vorsichtig bis ca. 30 cm vor den Puffer in den Bestückautomaten
(siehe folgende Abb.), so dass Sie genug Platz haben um die Anschlüsse von SWS und Be-
stücker zu verbinden.
5
Abb. 5.6 - 2 Puffer
(1) Puffer
VORSICHT
Stoßgefahr!
Der Bildschrim des SWS kann beim Einfahren in die Maschine gegen die Haube des
Bestückers stoßen.
Klappen Sie den Bildschirm des SWS vor dem Einfahren in die Maschine nach aus-
sen, so dass dieser nicht gegen die Haube des Bestückers stoßen kann.
1
5 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
5.6 Das SWS einbauen Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
334
5.6.3.3 Das SWS an den Bestückautomaten anschließen
Die Anschlüsse des SWS müssen am Bestückautomaten an den folgenden Anschlüssen ange-
schlossen werden:
– CAN-Bus-Anschlüsse X1x6 und X1x5
– Druckluftanschluss an Druckluftanschluss
– FFI-Kommunikationsschnittstelle W11 an FFI-Kommunikationsschnittstelle X1x3
5
Abb. 5.6 - 3 Lage der Anschlüsse am Bestückautomaten
(1) CAN-Bus-Anschluss X1x5
(2) CAN-Bus-Anschluss X1x6
(3) Druckluftanschluss (modifizierter Blindstopfen [03011592-01])
(4) FFI-Kommunikationsanschluss X1x3
5
HINWEIS
Anschlussstellen nach dem Einbau nicht mehr zugänglich
Schließen Sie das SWS am Bestückautomaten vor dem Ausrichten und der endgül-
tigen Justage an.
1
2
3
