5 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
5.6 Das SWS einbauen Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
334
5.6.3.3 Das SWS an den Bestückautomaten anschließen
Die Anschlüsse des SWS müssen am Bestückautomaten an den folgenden Anschlüssen ange-
schlossen werden:
– CAN-Bus-Anschlüsse X1x6 und X1x5
– Druckluftanschluss an Druckluftanschluss
– FFI-Kommunikationsschnittstelle W11 an FFI-Kommunikationsschnittstelle X1x3
5

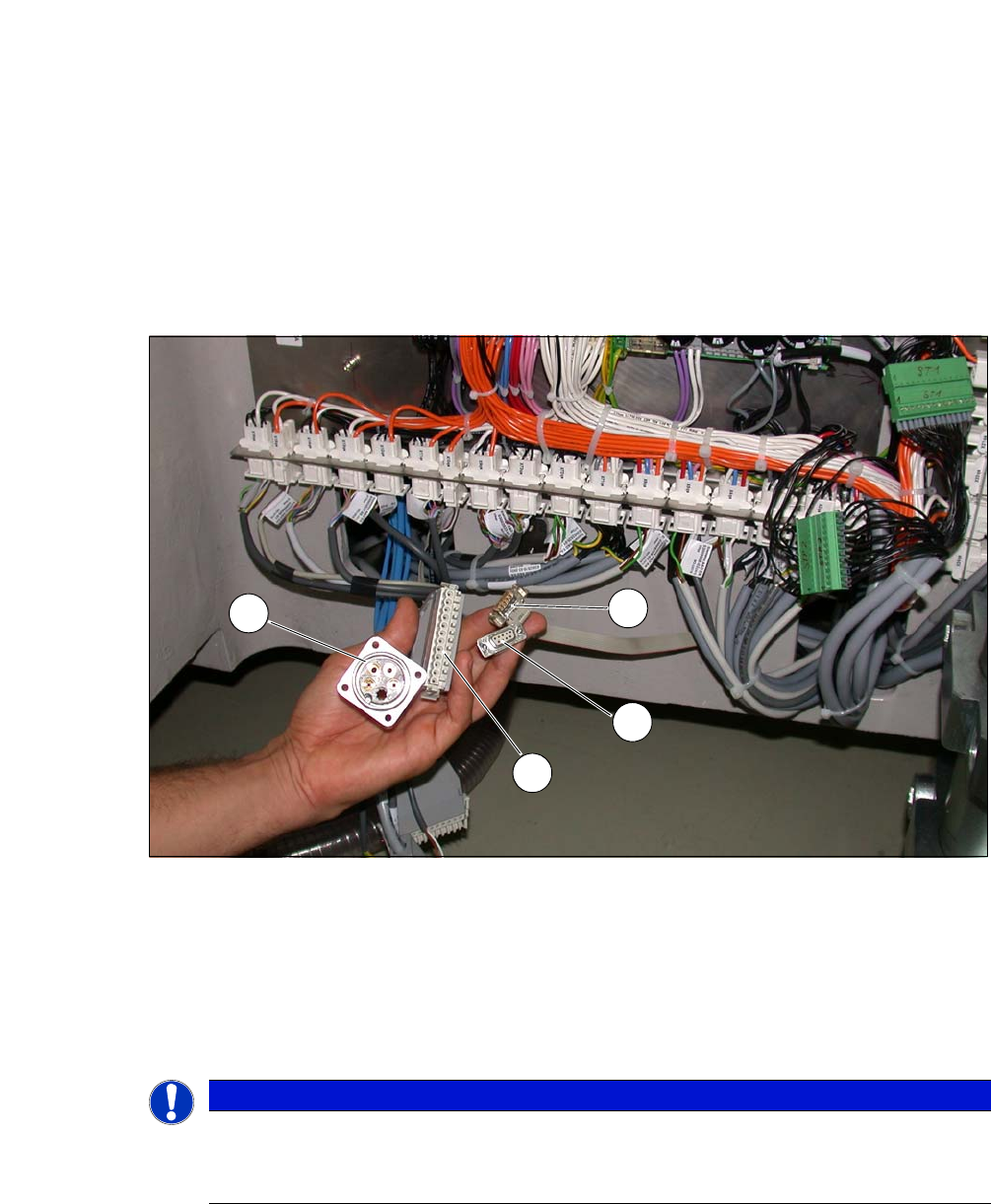

Abb. 5.6 - 3 Lage der Anschlüsse am Bestückautomaten
(1) CAN-Bus-Anschluss X1x5
(2) CAN-Bus-Anschluss X1x6
(3) Druckluftanschluss (modifizierter Blindstopfen [03011592-01])
(4) FFI-Kommunikationsanschluss X1x3
5
HINWEIS
Anschlussstellen nach dem Einbau nicht mehr zugänglich
Schließen Sie das SWS am Bestückautomaten vor dem Ausrichten und der endgül-
tigen Justage an.
1
2
3
4
Betriebsanleitung SIPLACE CA-Serie 5 Aufstellen und Inbetriebnahme
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 5.6 Das SWS einbauen
335
5.6.3.4 Das SWS endgültig justieren
Schieben Sie das SWS mit dem Gabelstapler/Hubwagen vorsichtig bis zum Anschlag am
Puffer in den Bestückautomaten.
Senken Sie das SWS nun vorsichtig mit dem Gabelstapler/Hubwagen gerade so weit ab,
dass es auf den Auflageleisten am Bestückautomaten gleichmäßig aufliegt.
5
Zum Einbau des SWS benötigen Sie folgende Schrauben:
–3x M8
–2x M6
– 4x M6 für Winkel (2 am Stellplatz, 2 am Wafer-Tisch)
– 1x Passschraube
5
Befestigen Sie die hintere Klemmpratze (6) locker mit einer M8-Schraube.
Setzen Sie die restlichen Schrauben ein und ziehen Sie diese locker an.
5
Fixieren Sie die M6-Schrauben (Pos. 4 und 5) nacheinander mit einem Anzugsdrehmoment
von 10 Nm.
Fixieren Sie die M8-Schrauben (Pos. 1, 2 und 6) nacheinander mit einem Anzugsdrehmo-
ment von 18 Nm.
Schrauben Sie die Passchraube in Pos. 3 mit einem Anzugsdrehmoment von 13-14 Nm fest.
Schrauben Sie den Winkel zur Fixierung des Wafer-Tisches mit den M6-Schrauben in Pos. 7
und 8 fest.
VORSICHT
Kippgefahr!
Beim Absenken des Hubwagens vor der Befestigung mit den Schrauben besteht
Kippgefahr.
Senken Sie den Hubwagen vor der Befestigung mit den Schrauben nicht zu weit ab.
Lassen Sie eine zweite Person die stabile Lage des SWS während des Absenkvor-
gangs kontrollieren.
HINWEIS
Reihenfolge der Verschraubung
Beachten Sie beim endgültigen Einbau unbedingt nachfolgende Reihenfolge der Ver-
schraubung.
HINWEIS
Die richtige Lage des SWS ist durch die Passschraube und die Auflageleisten am Be-
stückautomaten gegeben.
5 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
5.6 Das SWS einbauen Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
336
Schrauben Sie den Winkel zur Fixierung des Wafer-Tisches mit 2 M6-Schrauben am Wafer-
Tisch fest.
5
Abb. 5.6 - 4 Bild mit Positionen der Schrauben für SWS am Stellplatz der SIPLACE
Der Gabelstapler/Hubwagen kann entfernt werden.
(1) M8 (2) M8
(3) Passschraube (4) M6
(5) M6 (6) M8 für Klemmpratze
(7) M6 für Winkel (8) M6 für Winkel
2
3
5
4
1
7
8
6
