Betriebsanleitung SIPLACE CA-Serie 5 Aufstellen und Inbetriebnahme Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DR AFT 5.6 Das SWS einbauen 337 5.6.4 Ent fernen der T r ansport sicherung – Entfern en Sie sämtliche T r…
5 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
5.6 Das SWS einbauen Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
336
Schrauben Sie den Winkel zur Fixierung des Wafer-Tisches mit 2 M6-Schrauben am Wafer-
Tisch fest.
5

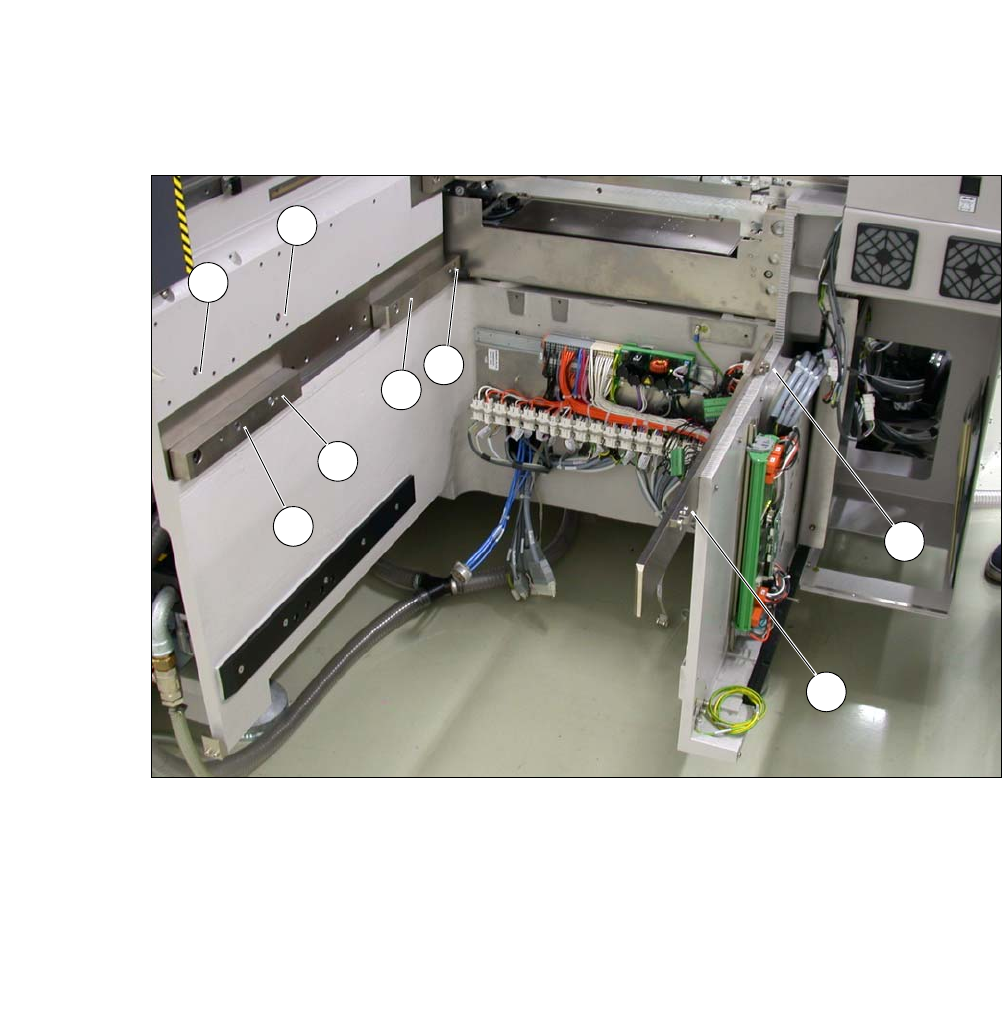

Abb. 5.6 - 4 Bild mit Positionen der Schrauben für SWS am Stellplatz der SIPLACE
Der Gabelstapler/Hubwagen kann entfernt werden.
(1) M8 (2) M8
(3) Passschraube (4) M6
(5) M6 (6) M8 für Klemmpratze
(7) M6 für Winkel (8) M6 für Winkel
2
3
5
4
1
7
8
6
Betriebsanleitung SIPLACE CA-Serie 5 Aufstellen und Inbetriebnahme
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 5.6 Das SWS einbauen
337
5.6.4 Entfernen der Transportsicherung
– Entfernen Sie sämtliche Transportsicherungen:
– Flip-Rotationsachse
– Wafer-Tisch (X/Y-Achse)
– Wafer-Wechsler-Zuführachse (falls vorhanden)
5.6.5 Korrosionsschutzmittel von den Führungsschienen entfernen
Prüfen Sie ob das SWS mit einem Korrosionsschutzmittel behandelt wurde. Dieses muss vor der
Inbetriebnahme entfernt werden.
5
5
5.6.6 Stromversorgung
Schließen Sie nach der endgültigen Justage das SWS an das Stromnetz an.
VORSICHT
Reduktion der Lebensdauer von Lagern und Führungsschienen!
Vermischt sich das Korrosionsschutzmittel mit dem Lagerfett der Achsen, kann dies zu ei-
ner erheblichen Reduktion der Lebensdauer von Lagern und Führungsschienen führen.
Entfernen Sie den Korrosionsschutz von allen Achsen und Lagern, wenn sie bei der
Inbetriebnahme zum ersten Mal die Maschinenachsen verfahren.
Fetten Sie alle Achsen und Lager mit dem in der Instandhaltungsanleitung beschrie-
benen Fett nach.
VORSICHT
Zerstörungsgefahr von Lagerfett!
Alkohol zerstört das Lagerfett in den Führungswagen.
Verhindern Sie, dass beim Reinigen der Führungsschienen und Maßstäbe Alkohol in
die Führungswagen gelangt.
5 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
5.7 BE-Wagen SIPLACE X-Serie an die LP-Transporthöhe anpassen Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
338
5.7 BE-Wagen SIPLACE X-Serie an die LP-Transport-
höhe anpassen
Der BE-Wagen für die X-Zuführmodule lässt sich mit wenigen Handgriffen auf folgende Leiterplat-
ten-Transporthöhen einstellen:
900 mm ± 15 mm, 930 mm ± 15 mm (Standardhöhe), 950 mm ± 15 mm (SMEMA-Höhe) 5
5

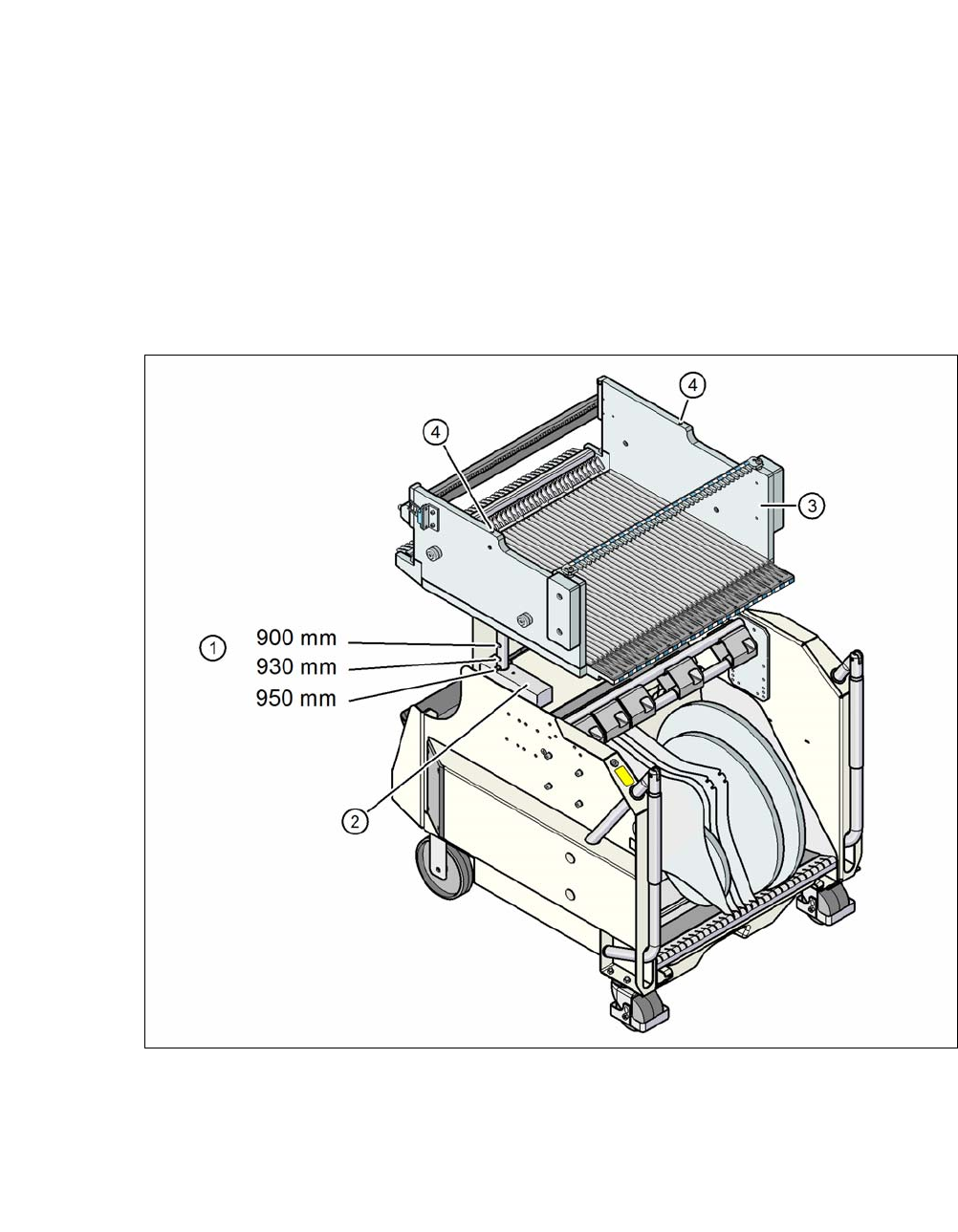

Abb. 5.7 - 1 BE-Wagen (SIPLACE X-Serie) mit einer LP-Transporthöhe von 950 mm
(1) Bohrungen für die LP-Transporthöhen 900, 930 und 950 mm in den Führungssäulen.
(2) Stützklotz
(3) BE-Tisch
(4) Schaltzunge zum Schalten des Sicherheitsschalters in der BE-Wagen-Einzugsvorrichtung
