5 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie 5.7 BE-Wagen SIPLACE X-Serie an die LP-Transporthöhe anpassen Ab Softwar eversion SR 708.0 Ausgabe 12/2014 DE -DR AFT 340 5 Abb. 5.7 - 2 Montagehilfe am …
Betriebsanleitung SIPLACE CA-Serie 5 Aufstellen und Inbetriebnahme
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 5.7 BE-Wagen SIPLACE X-Serie an die LP-Transporthöhe anpassen
339
5.7.1 Warnhinweise
5
5.7.2 Werkzeuge und Hilfsmittel
Für die Höheneinstellung des BE-Wagens benötigen Sie folgende Werkzeuge und Hilfsmittel:
– Hammer
– Durchtreiber, 8 mm
– Montagehilfe [03015976-xx]
– Hebevorrichtung zum Anheben des BE-Wagen-Tisches, Tragkraft mindestens 80 kg
5.7.3 BE-Wagenhöhe ändern
5
Befestigen Sie die Montagehilfe (Pos. 1 in Abb. 5.7 - 2) mit den beiden Innensechskant-
schrauben M8 x 50 (Pos. 3 in Abb. 5.7 - 2
) am BE-Tisch (Pos. 4in Abb. 5.7 - 2).
Hängen Sie den Haken der Hebevorrichtung in die Öse ein (Pos. 2 in Abb. 5.7 - 2).
Heben Sie den BE-Wagen-Tisch etwas an, bis die Spiralspannstifte (Pos. 6 in Abb. 5.7 - 2)
frei liegen.
Schlagen Sie mit dem Durchtreiber die Spiralspannstifte auf beiden Seiten vorsichtig heraus.
Setzen Sie die Spiralspannstifte in die Bohrungen der gewünschten LP-Transporthöhe ein
(siehe Abb. 5.7 - 1
).
Senken Sie den BE-Wagen-Tisch langsam ab, bis die Spiralspannstifte auf den Stützklötzen
(Pos. 5 in Abb. 5.7 - 2
) aufliegen.
Demontieren Sie die Montagehilfe.
WARNUNG
Verstellung der BE-Wagenhöhe durch zertifizierte Personen!
Nur Technikern der Firma ASM Assembly Systems GmbH & Co.KGoder zertifizierten Per-
sonen ist es erlaubt, die BE-Wagenhöhe zu verstellen.
Beachten Sie dazu die geltenden Unfallverhütungsvorschriften.
Wenn Sie den BE-Tisch in der Höhe verstellen wollen, nehmen Sie alle Zuführmodule
vom BE-Tisch.
WARNUNG
Beschädigungsgefahr!
Anhebungen und Absenkungen des BE-Tisches können zu Verformungen führen.
Nehmen Sie alle Zuführmodule vom BE-Tisch.
Montieren Sie zur Höhenverstellung die Montagehilfe an den BE-Tisch.
5 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
5.7 BE-Wagen SIPLACE X-Serie an die LP-Transporthöhe anpassen Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
340
5

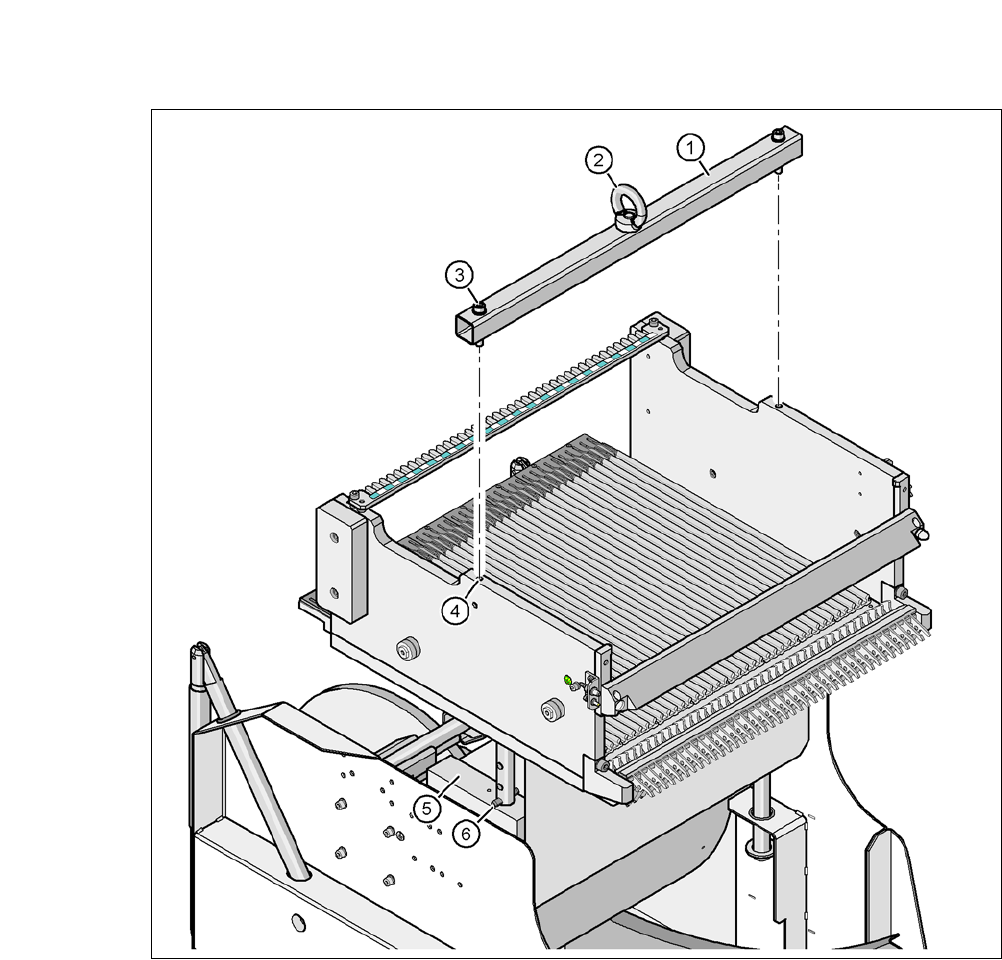

Abb. 5.7 - 2 Montagehilfe am BE-Tisch des BE-Wagens SIPLACE befestigen
(1) Montagehilfe
(2) Öse
(3) Innensechskantschraube DIN 912, M8 x 50, 2 Stück
(4) M8-Gewindebohrung im BE-Tisch, 2x
(5) Stützklotz, 2 Stück
(6) Spiralspannstift, DIN 7343, 8 x 40 - St, 2 Stück
Betriebsanleitung SIPLACE CA-Serie 5 Aufstellen und Inbetriebnahme
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 5.8 Länge der Gurtabfallrutsche SIPLACE X an die LP-Transporthöhe an-
passen
341
5.8 Länge der Gurtabfallrutsche SIPLACE X an die LP-
Transporthöhe anpassen
Je nach LP-Transporthöhe lässt sich die Länge der Gurtabfallrutsche so einstellen, dass die
Gurtschnipsel direkt in den Gurtabfallbehälter des BE-Wagens abgeleitet werden.
5

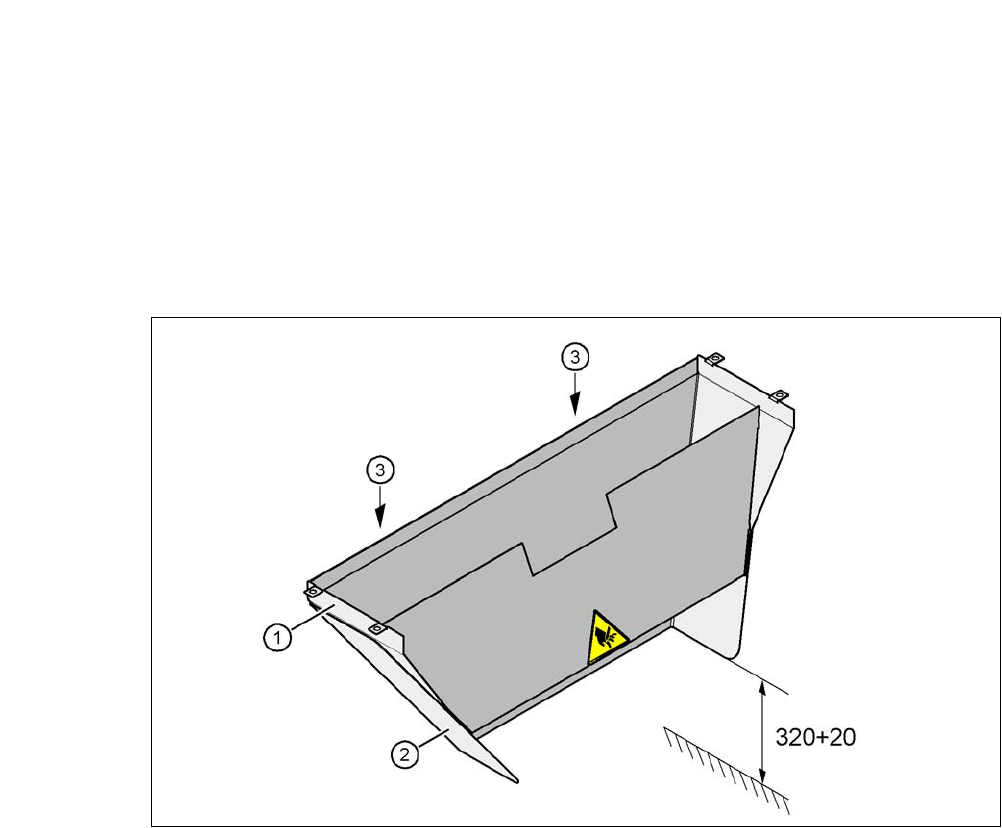

Abb. 5.8 - 1 Länge der Gurtabfallrutsche (X-Serie) anpassen - Maßangaben in Millimeter
(1) Gurtabfallrutsche
(2) Verlängerung
(3) Sechskantmutter M4, DIN 985, 2 Stück
5.8.1 Werkzeug
– Gabelschlüssel, Schlüsselweite 7
