Betriebsanleitung SIPLACE CA-Serie 6 Aufgaben an der Maschine Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DR AFT 6.2 Die Bedienoberfläche 347 6.2 Die Bedienoberfläche Die Bedienoberfläche ist in die nachfolgend b esc…
6 Aufgaben an der Maschine Betriebsanleitung SIPLACE CA-Serie
6.1 Personalprofile Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
346
6.1.3 Bedienebene "Service (Kunde)"
6.1.3.1 Aufgaben
Zum Aufgabengebiet des Servicepersonals zählt:
– Umfangreiche Instandhaltungstätigkeiten
– Tausch von Ersatzteilen
– Editieren von Maschinendaten
– Kalibrieren der Maschine
6.1.4 Bedienebene "Service (SIPLACE)"
6.1.4.1 Aufgaben
Der Programmierer hat folgenden Aufgabenbereich:
– CAD-Daten aufbereiten
– Visiondaten erstellen und abgleichen (Teachen)
– Bestückprogramme erstellen
– Neuen Auftrag implementieren
– Datenpflege
– Datensicherung
Betriebsanleitung SIPLACE CA-Serie 6 Aufgaben an der Maschine
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 6.2 Die Bedienoberfläche
347
6.2 Die Bedienoberfläche
Die Bedienoberfläche ist in die nachfolgend beschriebenen Bereiche aufgeteilt.
6
Abb. 6.2 - 1 Komponenten der Bedienoberfläche in der Ansicht "Produktion" (am Beispiel der SIPLACE CA4)
Legende
(1) Statusfeld (Status- und Fehleranzeige)
(2) Bearbeitungsbereich / Anzeigebereich
(3) Symbolleiste
(4) Infozeile
(5) Anzeige von geänderten Konfigurationen und zusätzlichen Optionen, z.B. Barcode-Betrieb
6
HINWEIS
Eine detaillierte Beschreibung der Bedienoberfläche und der einzelnen Funktionen fin-
den Sie in der Online-Hilfe der Stationsrechner Software.
(1)
(2)
(3)
(4)
(5)
6 Aufgaben an der Maschine Betriebsanleitung SIPLACE CA-Serie
6.2 Die Bedienoberfläche Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
348
6.2.1 Statusfeld
Im Statusfeld wird der aktuelle Maschinenzustand, der zuletzt aufgetretene Fehler und die durch-
zuführende Aktion angezeigt.

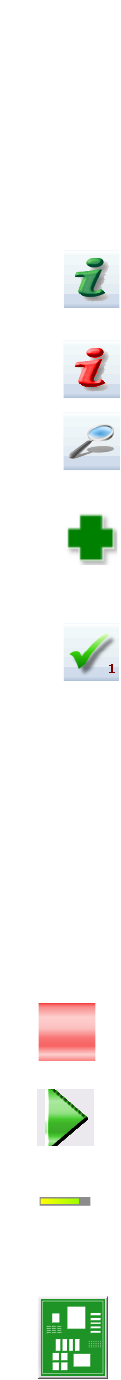

Auf der rechten Seite des Statusfeldes werden je nach Zustand folgende Symbole angezeigt:
(Grün) Startet die kontextsensitive Hilfe zur aktuellen Ansicht. Alle Bedienelemente der Ansicht
werden kurz erläutert
(Rot) Startet das Hilfesystem, das mögliche Ursachen für den aktuellen Fehler und Behebungs-
maßnahmen aufzeigt.
Öffnet ein Dialogfenster, in dem die Quelle des Fehlers, der Fehlermeldungstext und das Datum
mit Uhrzeit beim Auftreten des Fehlers angezeigt wird. Von hier aus kann ebenfalls die Hilfe zum
aktuellen Fehler aufgerufen werden.
Öffnet die Detailansicht für den aktuellen Fehler. In dieser Ansicht können Fehlerbehebungsmaß-
nahmen direkt aufgerufen werden (wird nur bei bestimmten Fehlermeldungen angezeigt).
Löscht den aktuell angezeigten Fehler aus dem Statusfeld.
6.2.2 Anzeige- und Bearbeitungsbereich
In diesem Bereich werden die Schaltflächen zum Einstellen/Auslösen von Funktionen, allgemeine
Informationen zur Leiterplatte, Rüstung, Los und sonstige Hinweise angezeigt.
Durch animierte und verschiedenfarbig gekennzeichnete Objekte werden Vorgänge oder Zu-
stände (z. B. Bearbeiten, Stellplatz leer usw.) angezeigt.
In der Ansicht "Produktion" (Grundansicht) werden bestimmte Betriebszustände (Bearbeiten,
Fehler usw.) signalisiert.
Bearbeiten anhalten. Der aktuelle Bestückvorgang wird angehalten.
Bearbeiten fortsetzen. Die Bestückung der Leiterplatten wird gestartet bzw. fortgeführt.
Fortschrittsbalken
Für jede Leiterplatte wird angezeigt, wie weit der Bestückprozess fortgeschritten ist.
Leiterplatte in Bearbeitung
