6 Aufgaben an der Maschine Betriebsanleitung SIPLACE CA-Serie 6.2 Die Bedienoberfläche Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 352 Die folgende Ansicht wird geöf fnet: 6 Abb. 6.2 - 3 Bedienoberfläche in der…
Betriebsanleitung SIPLACE CA-Serie 6 Aufgaben an der Maschine
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 6.2 Die Bedienoberfläche
351
6.2.4 Bedienung der Stationssoftware innerhalb der Ansichten
Die meisten Ansichten, die mit Hilfe der Symbolleiste (siehe Abschnitt 6.2.3, Seite 349) aufgeru-
fen werden, haben auf der rechten Seite der Bedienoberfläche eine zusätzliche vertikale Symbol-
leiste für Unteransichten und Funktionen.
6
Beispiel: Ansicht "Zuführmodul, Bauelemente und Pipetten"
Klicken Sie in der Symbolleiste auf "Zuführmodul, Bauelemente und Pipetten" .
HINWEIS
Eine detaillierte Beschreibung der einzelnen Funktionen finden Sie in der Online-Hilfe.
6 Aufgaben an der Maschine Betriebsanleitung SIPLACE CA-Serie
6.2 Die Bedienoberfläche Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
352
Die folgende Ansicht wird geöffnet:
6

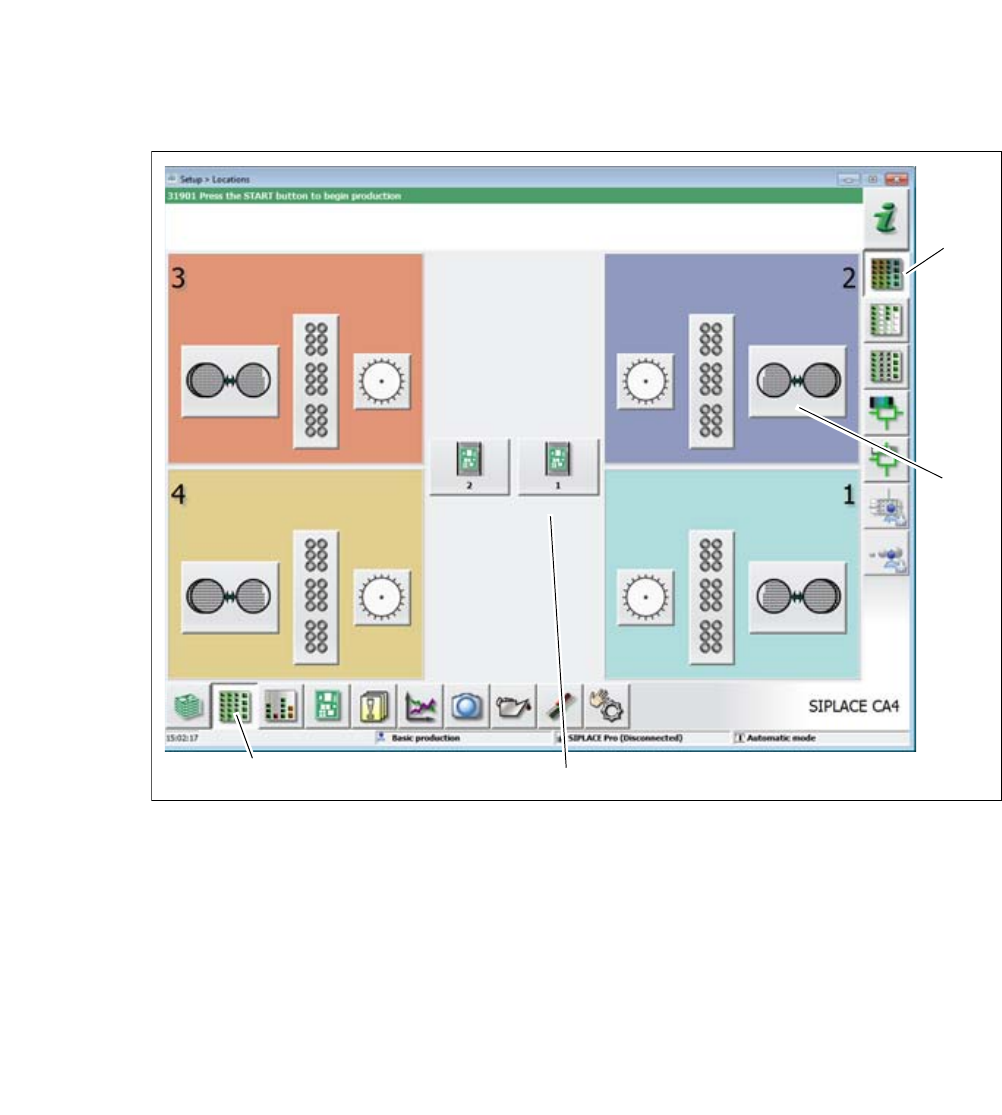

Abb. 6.2 - 3 Bedienoberfläche in der Ansicht "Zuführmodul, Bauelemente und Pipetten" (am Beispiel der SIPLACE
CA4)
Legende
(1) Symbolleiste (Schaltfläche "Zuführmodul, Bauelemente und Pipetten")
(2) Vertikale Symbolleiste der Ansicht "Zuführmodul, Bauelemente und Pipetten"
(3) Bearbeitungsbereich mit 4 Portalen
(4) Schaltfläche für das SIPLACE Wafer System (SWS) auf Stellplatz 2
Klicken Sie z.B. auf das SIPLACE Wafer System (SWS) von Portal 1 (Schaltfläche 4), um die
Funktionen für das SWS zu öffnen.
(1)
(2)
(3)
(4)
Betriebsanleitung SIPLACE CA-Serie 6 Aufgaben an der Maschine
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 6.2 Die Bedienoberfläche
353
Die folgende Ansicht wird geöffnet
6

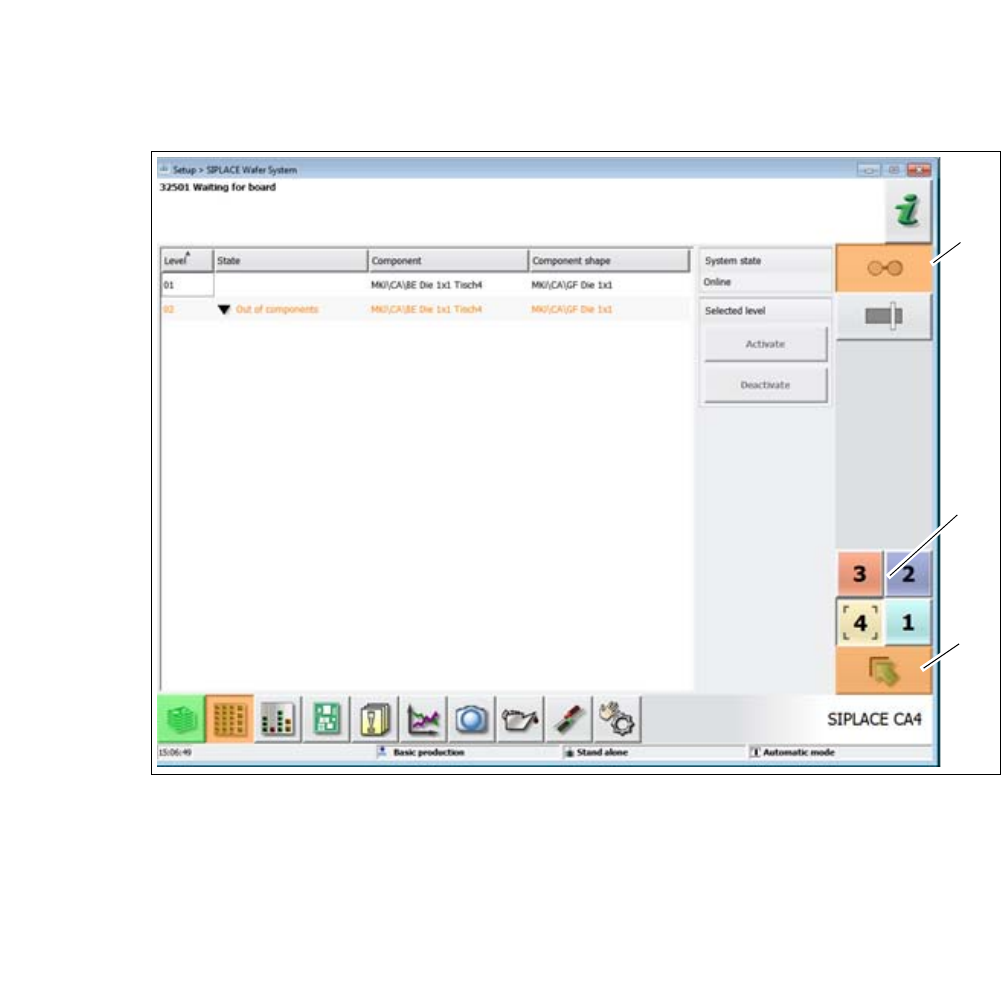

Abb. 6.2 - 4 Bedienoberfläche in der Ansicht "WPC" (am Beispiel der SIPLACE SX2)
Legende
(1) Vertikale Symbolleiste "SIPLACE Wafer-System" Funktionen
(2) Schaltflächen zum direkten Wechseln auf ein anderes Portal
(3) Schaltfläche "Eine Ebene höher", um zurück zur vorherigen Ansicht zu gelangen (hier: Ansicht
"Zuführmodul, Bauelemente und Pipetten", siehe vorige Abbildung)
(1)
(2)
(3)
