6 Aufgaben an der Maschine Betriebsanleitung SIPLACE CA-Serie 6.4 Aufgaben am SWS Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 360 6.4.5.1 Nadeln einstellen mit Kalibriernormal 0308 0191-xx Hilfsmittel – Nadeln …

Betriebsanleitung SIPLACE CA-Serie 6 Aufgaben an der Maschine

Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 6.4 Aufgaben am SWS

359

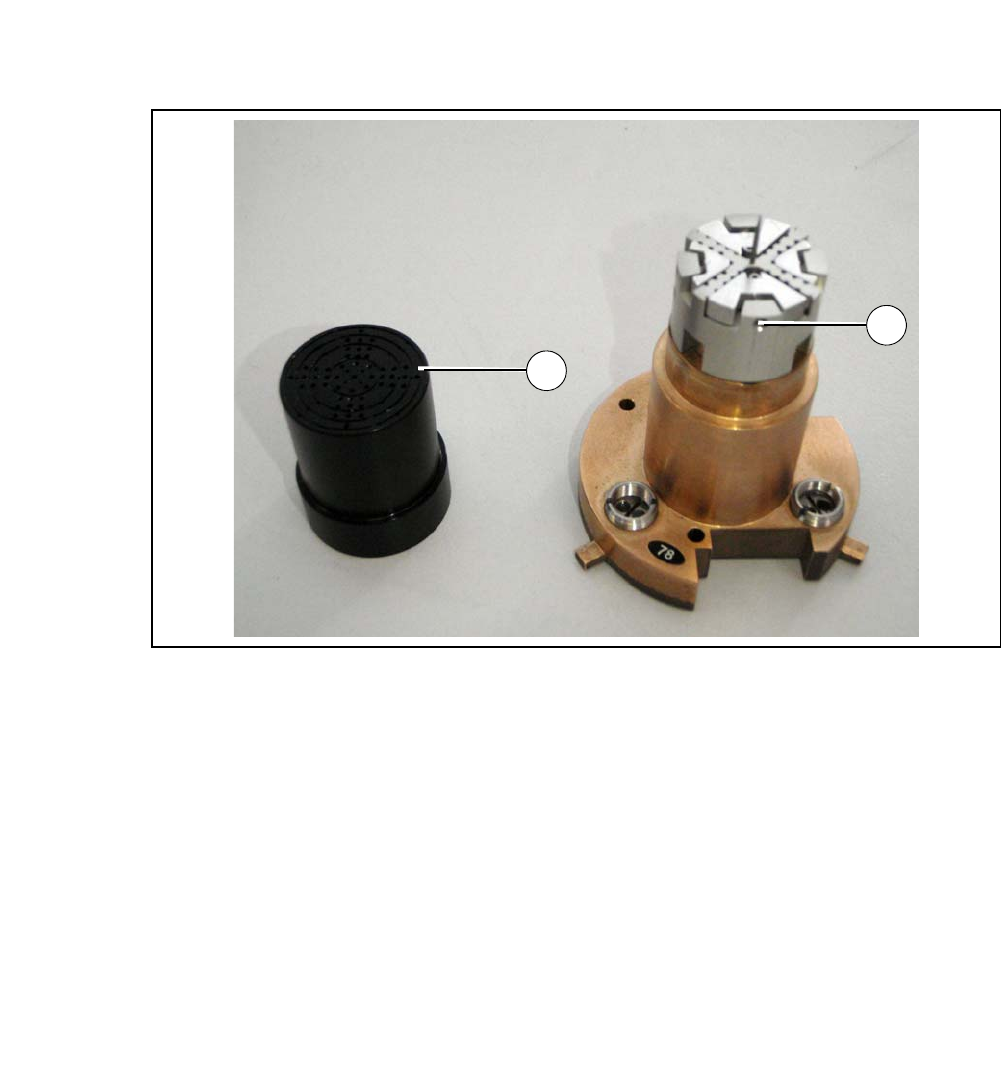

Abb. 6.4 - 2 Nadel-Kit mit abgenommener Vakuumkappe

Legende

 Nehmen Sie die Vakuumkappe vom Nadel-Kit ab (1).

 Lösen Sie die Madenschraube (2).

 Setzen Sie die dem Produkt entsprechende Nadelmatrix ein.

 Stecken Sie alle Nadeln vorsichtig in die Segmente und richten die Nadeln ungefähr in einer

Flucht aus.

 Ziehen Sie die die Madenschrauben locker an. Die Nadeln müssen sich noch verschieben

lassen.

 Führen Sie die nachfolgenden Einstellungen mit dem jeweiligen Kalibriernormal durch.

(1) Vakuumkappe (2) Madenschraube

6 Aufgaben an der Maschine Betriebsanleitung SIPLACE CA-Serie

6.4 Aufgaben am SWS Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT

360

6.4.5.1 Nadeln einstellen mit Kalibriernormal 03080191-xx

Hilfsmittel

– Nadeln als Verschleißteil

– Kalibriernormal für Die-Ejector (03080191-xx)

Mit Hilfe des Kalibriernormal für Die-Ejector werden alle Nadeln in eine definierte Höhe

und gemeinsame Ebene eingestellt. 6

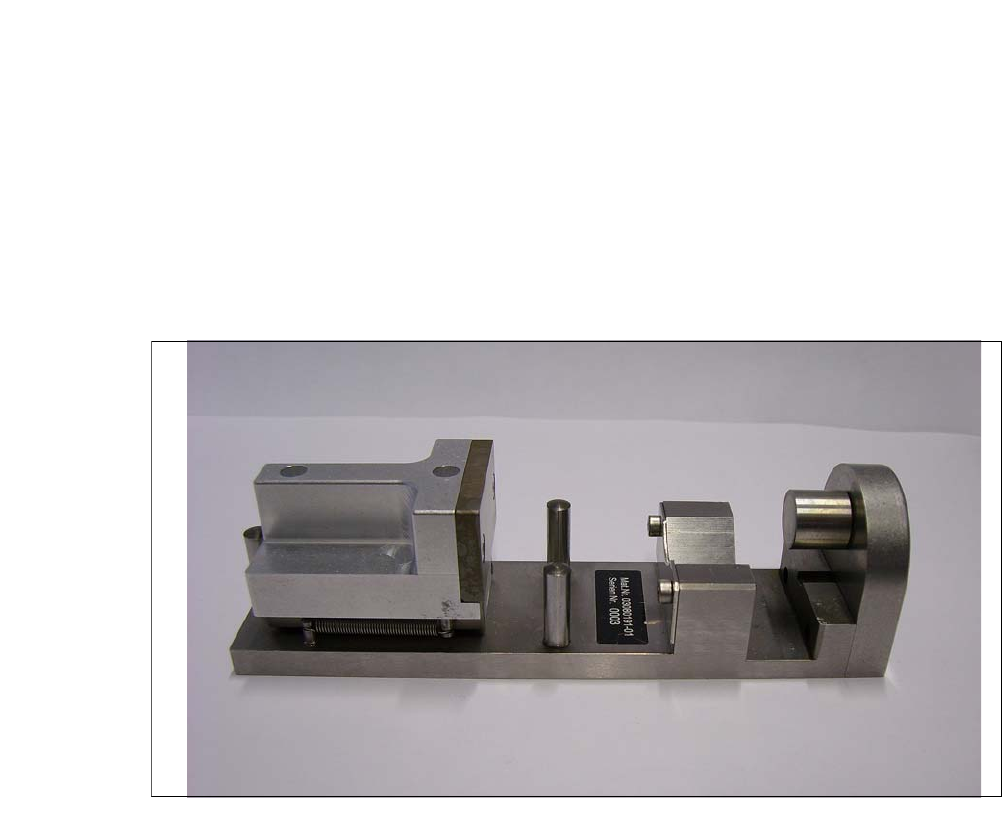

Abb. 6.4 - 3 Kalibriernormal für Die-Ejector - Artikelnummer 03080191-xx

Betriebsanleitung SIPLACE CA-Serie 6 Aufgaben an der Maschine

Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 6.4 Aufgaben am SWS

361

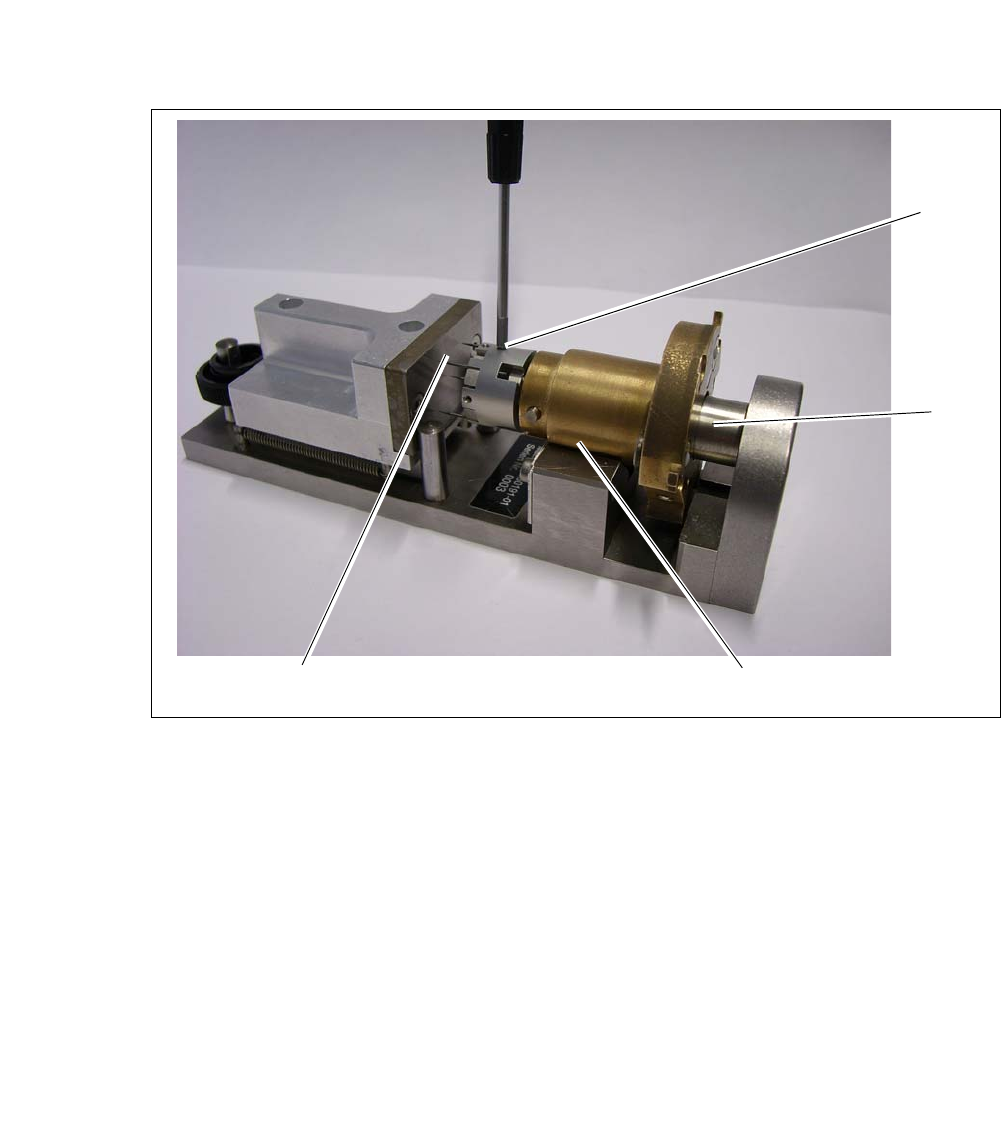

Abb. 6.4 - 4 Kalibriernormal für Die-Ejector

 Legen Sie die Nadel-Einheit in das Kalibriernormal für Die-Ejector (1) ein. Der Zentrierbolzen

(5) wird dabei in die Öffnung an der Unterseite der Ausstecheinheit eingeführt.

 Ziehen Sie die Ausstecheinheit so weit zurück, bis diese komplett im Prisma liegt. Nach Los-

lassen sollte der Absatz an der Ausstecheinheit nun gegen das Begrenzungsblech in eine de-

finierte Lage gedrückt werden.

 Schieben die Ausrichte-Platte (2) gegen die noch nicht geklemmten Nadeln.

 Schieben Sie Ausrichteplatte bis auf Anschlag gegen die Bolzen, so dass die Platte die Na-

deln in einer gemeinsamen und definierten Höhe ausrichtet.

 Ziehen Sie die Madenschrauben (3) vorsichtig fest (ca. 10Ncm).

 Kontrollieren Sie, dass keine Nadel verrutscht ist. Ggf. nochmals lockern und den Vorgang

wiederholen.
