6 Aufgaben an der Maschine Betriebsanleitung SIPLACE CA-Serie 6.4 Aufgaben am SWS Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 362 6.4.6 T ools und Pipetten an der Fl ip-Unit kontrollieren und rüsten  Schalten …

100%1 / 516
Betriebsanleitung SIPLACE CA-Serie 6 Aufgaben an der Maschine
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 6.4 Aufgaben am SWS
361
6
Abb. 6.4 - 4 Kalibriernormal für Die-Ejector
Legen Sie die Nadel-Einheit in das Kalibriernormal für Die-Ejector (1) ein. Der Zentrierbolzen
(5) wird dabei in die Öffnung an der Unterseite der Ausstecheinheit eingeführt.
Ziehen Sie die Ausstecheinheit so weit zurück, bis diese komplett im Prisma liegt. Nach Los-
lassen sollte der Absatz an der Ausstecheinheit nun gegen das Begrenzungsblech in eine de-
finierte Lage gedrückt werden.
Schieben die Ausrichte-Platte (2) gegen die noch nicht geklemmten Nadeln.
Schieben Sie Ausrichteplatte bis auf Anschlag gegen die Bolzen, so dass die Platte die Na-
deln in einer gemeinsamen und definierten Höhe ausrichtet.
Ziehen Sie die Madenschrauben (3) vorsichtig fest (ca. 10Ncm).
Kontrollieren Sie, dass keine Nadel verrutscht ist. Ggf. nochmals lockern und den Vorgang
wiederholen.
1
5
2
3
6 Aufgaben an der Maschine Betriebsanleitung SIPLACE CA-Serie
6.4 Aufgaben am SWS Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
362
6.4.6 Tools und Pipetten an der Flip-Unit kontrollieren und rüsten
Schalten Sie den Bestücker und das SWS ordnungsgemäß aus.
Öffnen Sie die Schutzhaube oberhalb des SWS.
6

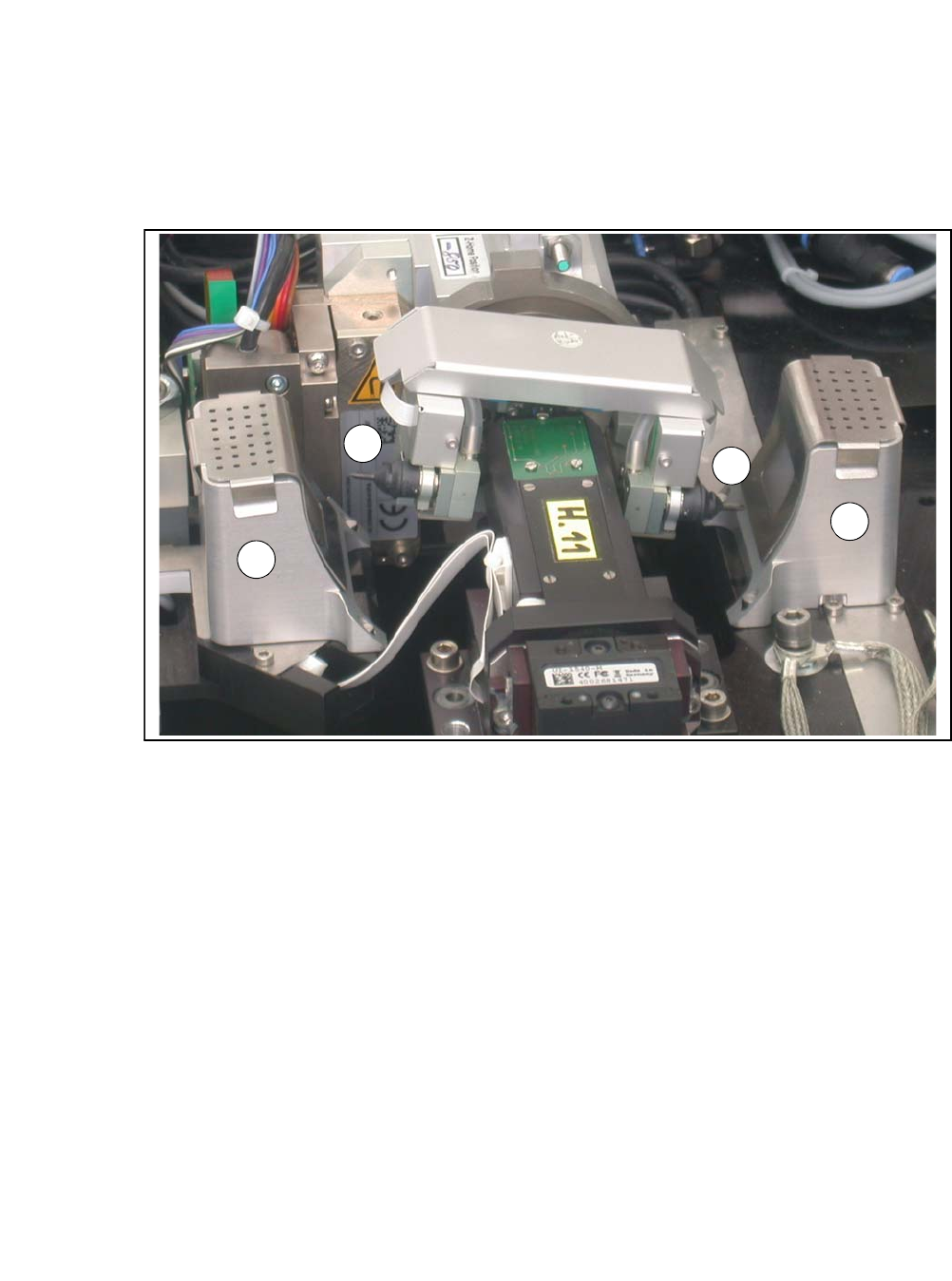

Abb. 6.4 - 5 Flip-Unit mit Pipetten und Abwurfbehältern
Legende
6
Überprüfen Sie den Zustand und Art der an der Flip-Unit befindlichen Pipetten/Tools und er-
setzen Sie diese ggf. gegen neue oder dem aktuellen Produkt entsprechende.
Es können wahlweise die Standardpipetten der SIPLACE Bestückautomaten oder mit ent-
sprechendem Adapter, Rubber-Tips verwendet werden.
Fahren Sie fort mit der Kontrolle der Abwurfbehälter.
6.4.7 Abwurfbehälter der Flip-Unit kontrollieren
Kontrollieren und entleeren Sie die Abwurfbehälter an der Flip-Unit (Pos. 2 in Abb. 6.4 - 5).
Achten Sie beim Aufsetzen der Abwurfbehälter darauf, dass der Untergrund sauber ist und
die Behälter korrekt in der Verstiftung sitzen, da sie andernfalls von den Sensoren nicht er-
kannt werden.
(1) Pipette Segment 1 (2) Pipette Segment 2
(3) Abwurfbehälter
2
3
3
1
Betriebsanleitung SIPLACE CA-Serie 6 Aufgaben an der Maschine
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 6.4 Aufgaben am SWS
363
Schließen Sie die Schutzhaube oberhalb des SWS.
Schalten Sie das SWS und den Bestücker wieder ein.
