6 Aufgaben an der Maschine Betriebsanleitung SIPLACE CA-Serie
6.7 Zuführmodule rüsten Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
376
Kürzen Sie den Gurt mit den jetzt freiliegenden BE-Taschen um etwa 3 cm.
Entfernen Sie die Bauelemente aus den offenen Gurttaschen.
Schlagen Sie die Deckfolie um die vordere Gurtkante entlang der Gurtunterseite.
6.7.4.3 Gurt am X-Zuführmodul einlegen
6

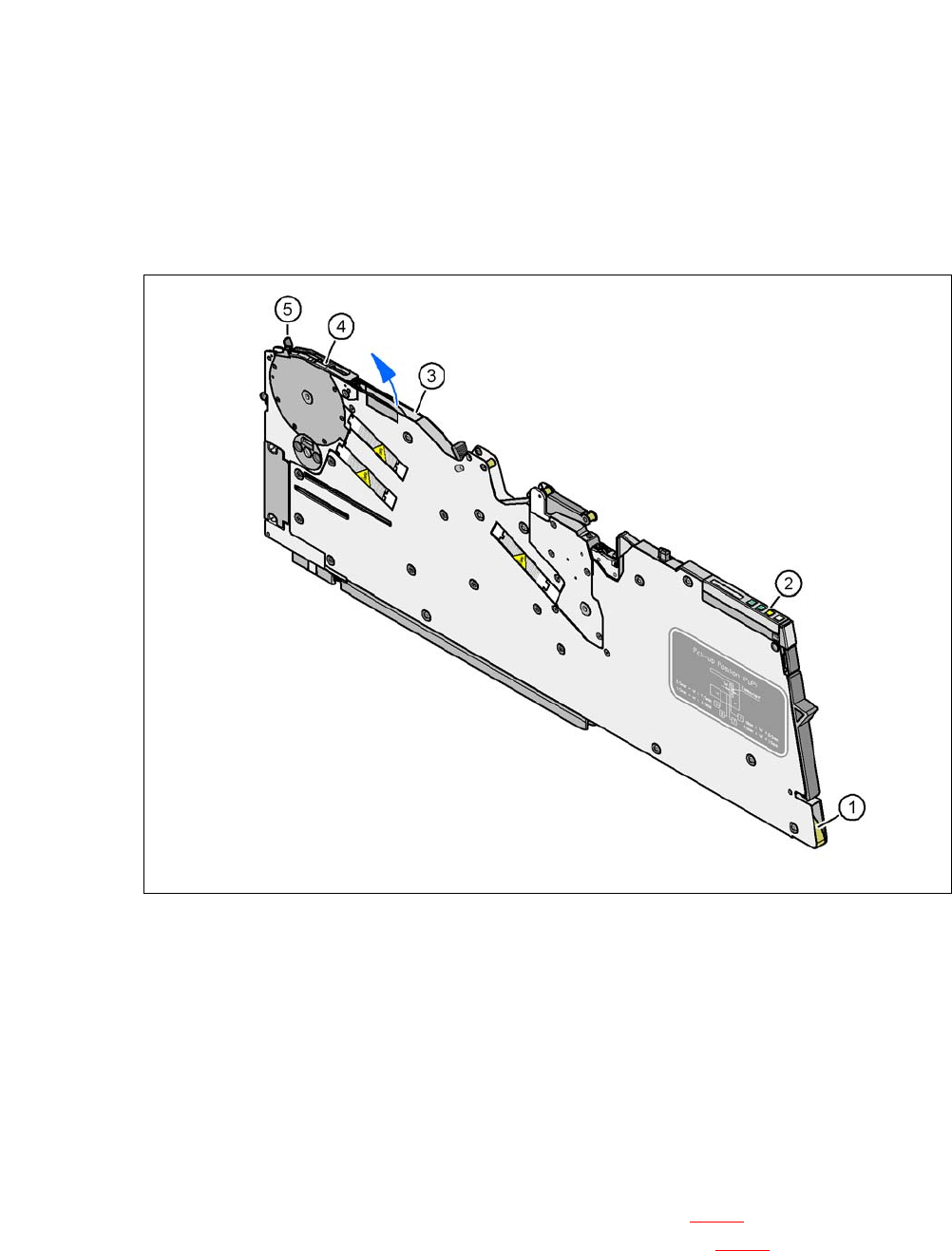

Abb. 6.7 - 4 Bauelementegurt einlegen
(1) Eintrittsöffnung des Gurtleitkanals
(2) Bedienfeld
(3) Austrittsöffnung des Gurtleitkanals
(4) Abholfenster
(5) Hebel zum Anheben des Abholfensters
6
Halten Sie den Gurt so, dass sich die Transportlöcher in Transportrichtung gesehen auf der
linken Seite befinden.
Schieben Sie den Gurt in die Eintrittsöffnung (Pos. 1 in Abb. 6.7 - 4) des Gurtleitkanals und
weiter, bis der Gurt aus der Gurtaustrittsöffnung (Pos. 3 in Abb. 6.7 - 4
) austritt.
Betriebsanleitung SIPLACE CA-Serie 6 Aufgaben an der Maschine
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 6.7 Zuführmodule rüsten
377
Ziehen Sie den Gurt nach oben heraus und schlagen Sie die Deckfolie an der Gurtoberseite
zurück.
Führen Sie den Gurtanfang unter das Abholfenster (Pos. 2 in Abb. 6.7 - 5) und weiter, bis der
Gurt am Stiftrad anstößt.
6

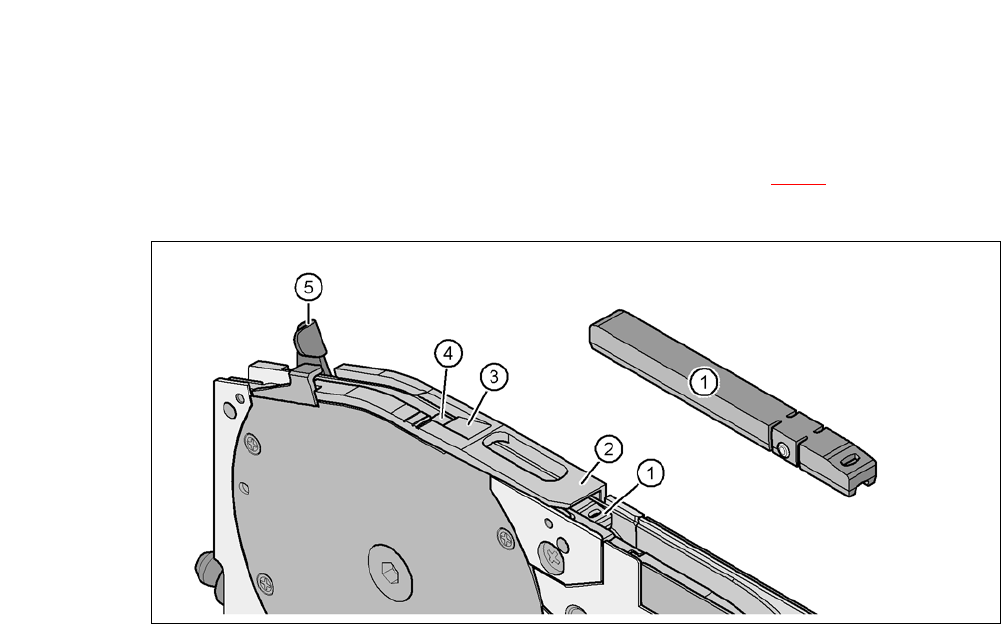

Abb. 6.7 - 5 Abholfenster des Gurtzuführmoduls
(1) Gurtunterstützung, herausnehmbar
(2) Abholfenster
(3) Abzugskante für die Deckfolie
(4) Abholbereich für Bauelemente
(5) Hebel zum Anheben und Verriegeln des Abholfensters
6 Aufgaben an der Maschine Betriebsanleitung SIPLACE CA-Serie
6.7 Zuführmodule rüsten Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
378
Drücken Sie am Bedienfeld die Taste VORWÄRTS (Pos. 1 in Abb. 6.7 - 6) solange, bis sich
die Knickstelle der Deckfolie im Abholbereich (Pos. 4 in Abb. 6.7 - 5
) der Bauelemente befin-
det.
6

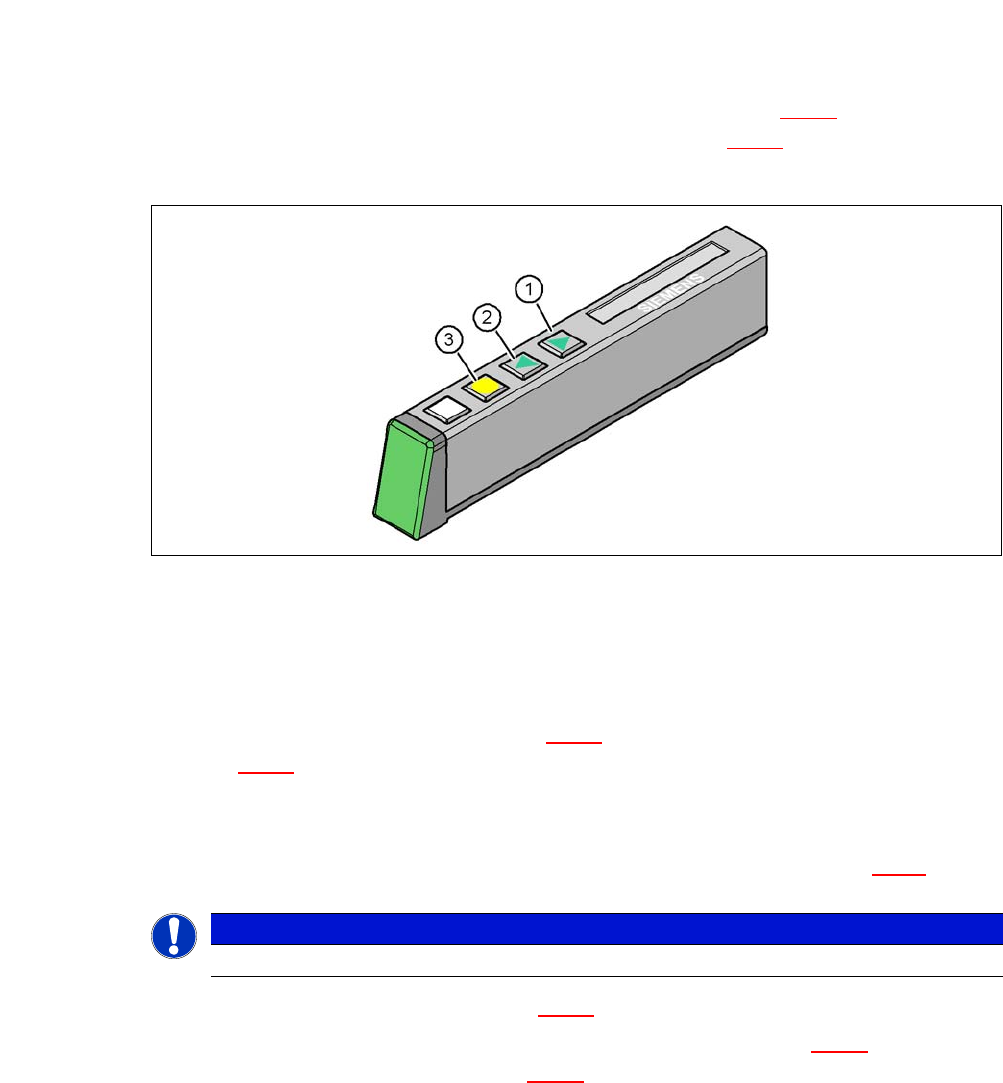

Abb. 6.7 - 6 Bedienfeld des Zuführmoduls
(1) Taste VORWÄRTS zum Vorwärtstransportieren des Gurtes
(2) Taste RÜCKWÄRTS zum Rückwärtstransportieren des Gurtes
(3) Taste FOLIE zum Spannen der Deckfolie
Schieben Sie den Hebel (Pos. 5 in Abb. 6.7 - 5) nach vorne, um das Abholfenster (Pos. 2 in
Abb. 6.7 - 5
) in die erste Rastposition anzuheben.
Ziehen Sie die Deckfolie seitlich am Abholfenster entlang nach vorne und unter dem Abhol-
fenster heraus.
Schlagen Sie die Deckfolie zurück, bis sie an der Abzugskante (Pos. 3 in Abb. 6.7 - 5) anliegt.
6
Klappen Sie den Hebel (Pos. 5 in Abb. 6.7 - 5) zurück, um das Abholfenster abzusenken.
Führen Sie die Deckfolie über die Deckfolienschwinge (Pos. 2 in Abb. 6.7 - 7) weiter bis zu
den Folienstopfrädern (Pos. 1 in Abb. 6.7 - 7
).
HINWEIS
Senken Sie das Abholfenster erst ab, wenn die Deckfolie an der Abzugskante anliegt.
