Drücken Sie am Bedienfeld die Taste VORWÄRTS (Pos. 1 in Abb. 6.7 - 6) solange, bis sich
die Knickstelle der Deckfolie im Abholbereich (Pos. 4 in Abb. 6.7 - 5
) der Bauelemente befin-
det.
6
Abb. 6.7 - 6 Bedienfeld des Zuführmoduls
(1) Taste VORWÄRTS zum Vorwärtstransportieren des Gurtes
(2) Taste RÜCKWÄRTS zum Rückwärtstransportieren des Gurtes
(3) Taste FOLIE zum Spannen der Deckfolie
Schieben Sie den Hebel (Pos. 5 in Abb. 6.7 - 5) nach vorne, um das Abholfenster (Pos. 2 in
Abb. 6.7 - 5
) in die erste Rastposition anzuheben.
Ziehen Sie die Deckfolie seitlich am Abholfenster entlang nach vorne und unter dem Abhol-
fenster heraus.
Schlagen Sie die Deckfolie zurück, bis sie an der Abzugskante (Pos. 3 in Abb. 6.7 - 5) anliegt.
6
Klappen Sie den Hebel (Pos. 5 in Abb. 6.7 - 5) zurück, um das Abholfenster abzusenken.
Führen Sie die Deckfolie über die Deckfolienschwinge (Pos. 2 in Abb. 6.7 - 7) weiter bis zu
den Folienstopfrädern (Pos. 1 in Abb. 6.7 - 7
).
HINWEIS
Senken Sie das Abholfenster erst ab, wenn die Deckfolie an der Abzugskante anliegt.
Betriebsanleitung SIPLACE CA-Serie 6 Aufgaben an der Maschine
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 6.7 Zuführmodule rüsten
379
6

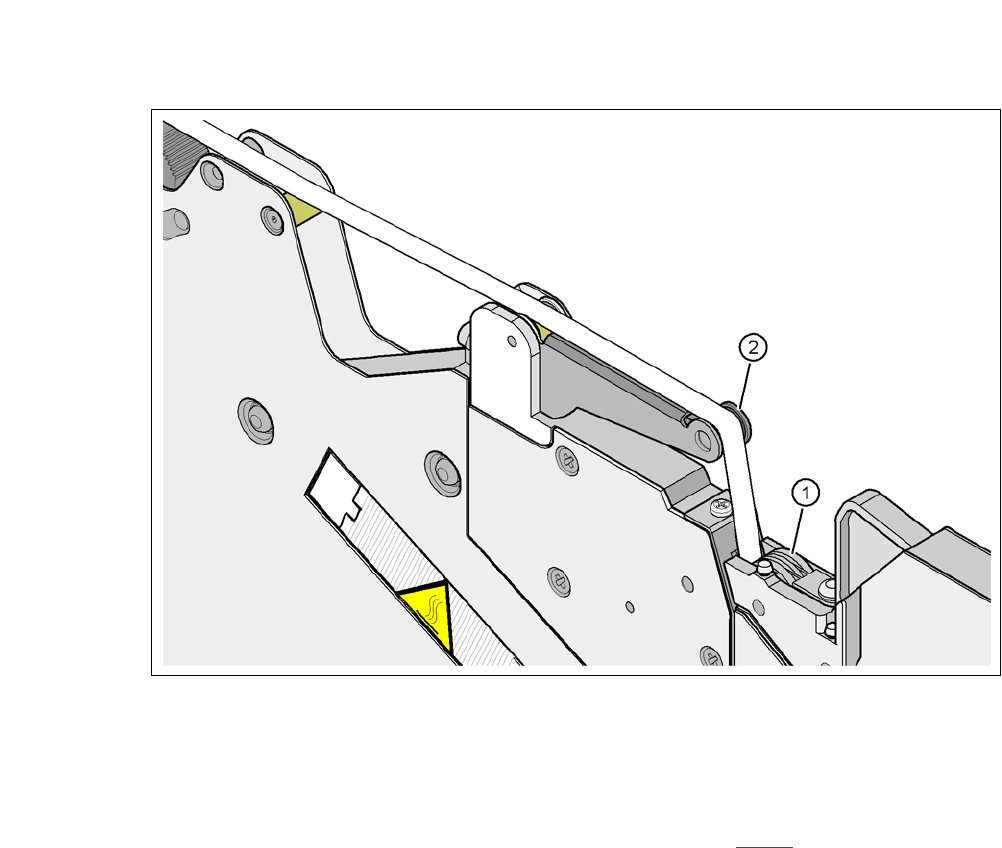

Abb. 6.7 - 7 Deckfolie zu den Deckfolienstopfrädern führen
(1) Deckfolienstopfräder
(2) Deckfolie
6
Drücken Sie am Bedienfeld den Taster FOLIE (Pos. 3 in Abb. 6.7 - 6) solange, bis die Deck-
folie gespannt ist. Die Deckfolienschwinge neigt sich nach unten und stoppt den Antriebsmo-
tor.
Schneiden Sie den Gurt am Frontende des Zuführmoduls bündig ab.
6 Aufgaben an der Maschine Betriebsanleitung SIPLACE CA-Serie
6.8 X-Zuführmodul einrichten Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
380
6.8 X-Zuführmodul einrichten
Das Einrichten der X-Zuführmodule ist im jeweiligen Jobguide beschrieben.
6.9 LCD- und Statusanzeigen am X-Zuführmodul
Die X-Zuführmodule haben zur Signalisierung der Betriebszustände eine mehrfarbige Statusan-
zeige (Pos. 6) und zum Anzeigen der Texte eine LCD-Anzeige (Pos. 1).
– Leuchtet die Statusanzeige grün, ist das Zuführmodul betriebsbereit und in der aktuellen
Rüstung enthalten. Ist das Zuführmodul nicht in der aktuellen Rüstung enthalten, bleibt
die Statusanzeige dunkel.
– Leuchtet die Statusanzeige orange, wird eine Warnung signalisiert. Der Text der War-
nung erscheint an der LCD-Anzeige.
– Leuchtet die Statusanzeige rot, ist es zu einer Fehlfunktion gekommen. Die Fehlermel-
dung wird an der LCD-Anzeige ausgegeben.
6
Abb. 6.9 - 1 Taster, LCD- und Statusanzeigen am X-Zuführmodul
In den nachstehenden Tabellen finden Sie die den Wortlaut der LCD-Anzeige, die Farbe und den
Modus der Statusanzeige, die Bedeutung und Maßnahmen zur Fehlerbehebung.
(1) LCD-Anzeige (2) Taste VORWÄRTS
(3) Taste RÜCKWÄRTS (4) Taste FOLIE
(5) Taste SET (6) Statusanzeige, mehrfarbig
