Betriebsanleitung SIPLACE CA-Serie 6 Aufgaben an der Maschine Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DR AFT 6.11 Spurfehler vermeiden 385 6.1 1 Spurfehler vermeiden 6.1 1.1 Allgemein Achten Sie darauf, dass di…
6 Aufgaben an der Maschine Betriebsanleitung SIPLACE CA-Serie
6.10 Rüstung wechseln Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
384
6.10.2 Rüstung am SWS wechseln
Überprüfen Sie, ob die Orientierung der Wafer-Arretierungsleiste zur die entsprechende Wa-
fer-Größe passt (siehe Abb. 4.3 - 5
, Seite 221).
6
Passen Sie die Aufnahmeplatte für das Wafer-Magazin an und setzen Sie das neue Magazin
ein. Überprüfen Sie die korrekte Belegung des Magazins.
Überprüfen Sie die Nadelkonfiguration am Ausstech-System (siehe Abschnitt 6.4.5, Seite
358).
Überprüfen Sie, ob die Flip-Unit mit den entsprechenden Tools und Pipetten ausgestattet ist
(siehe Abschnitt 6.4.6, Seite 362).
Laden bzw. erstellen Sie das entsprechende Produkt (siehe Software-Anleitung).
HINWEIS
Konfiguration des SWS
Bei Inbetriebnahme wird das SWS entsprechend der erforderlichen Wafer-Größe und der
Dicke des Wafer-Rahmens konfiguriert.
Der Umbau auf andere Größen und Dicken ist in der Serviceanleitung beschrieben.
Betriebsanleitung SIPLACE CA-Serie 6 Aufgaben an der Maschine
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 6.11 Spurfehler vermeiden
385
6.11 Spurfehler vermeiden
6.11.1 Allgemein
Achten Sie darauf, dass die Zuführmodul-Bereiche sauber sind und sich keine losen Bauele-
mente im Zurührbereich bzw. unter den Zuführmodulen befinden.
Füllen Sie Bauelemente rechtzeitig nach.
Spleißen Sie die Gurte rechtzeitig. In der Regel bedeutet dies, dass Sie das Anspleißmaterial
vorbereiten, wenn noch ca. 1,5 m Gurt auf der Rolle sind.
Gehen Sie vorsichtig mit den Zuführmodulen um, wenn Sie diese auf den BE-Tisch einsetzen
oder von dort entfernen, da es sich um Präzisionsgeräte handelt.
Senken Sie bei X-Zuführmodulen das Abholfenster ab, da dieses im angehobenen Zustand
leicht beschädigt werden kann.
6
Überprüfen Sie, ob bei den Zuführmodulen die Abholposition für die Bauelemente richtig ein-
gestellt ist.
6
6
6
6
HINWEIS
Ein angehobenes Abholfenster führt zu einer spürbaren Verschlechterung der Abholqua-
lität.
6 Aufgaben an der Maschine Betriebsanleitung SIPLACE CA-Serie
6.11 Spurfehler vermeiden Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
386
6.11.2 BE-Koordinatensystem und Abholwinkel
6

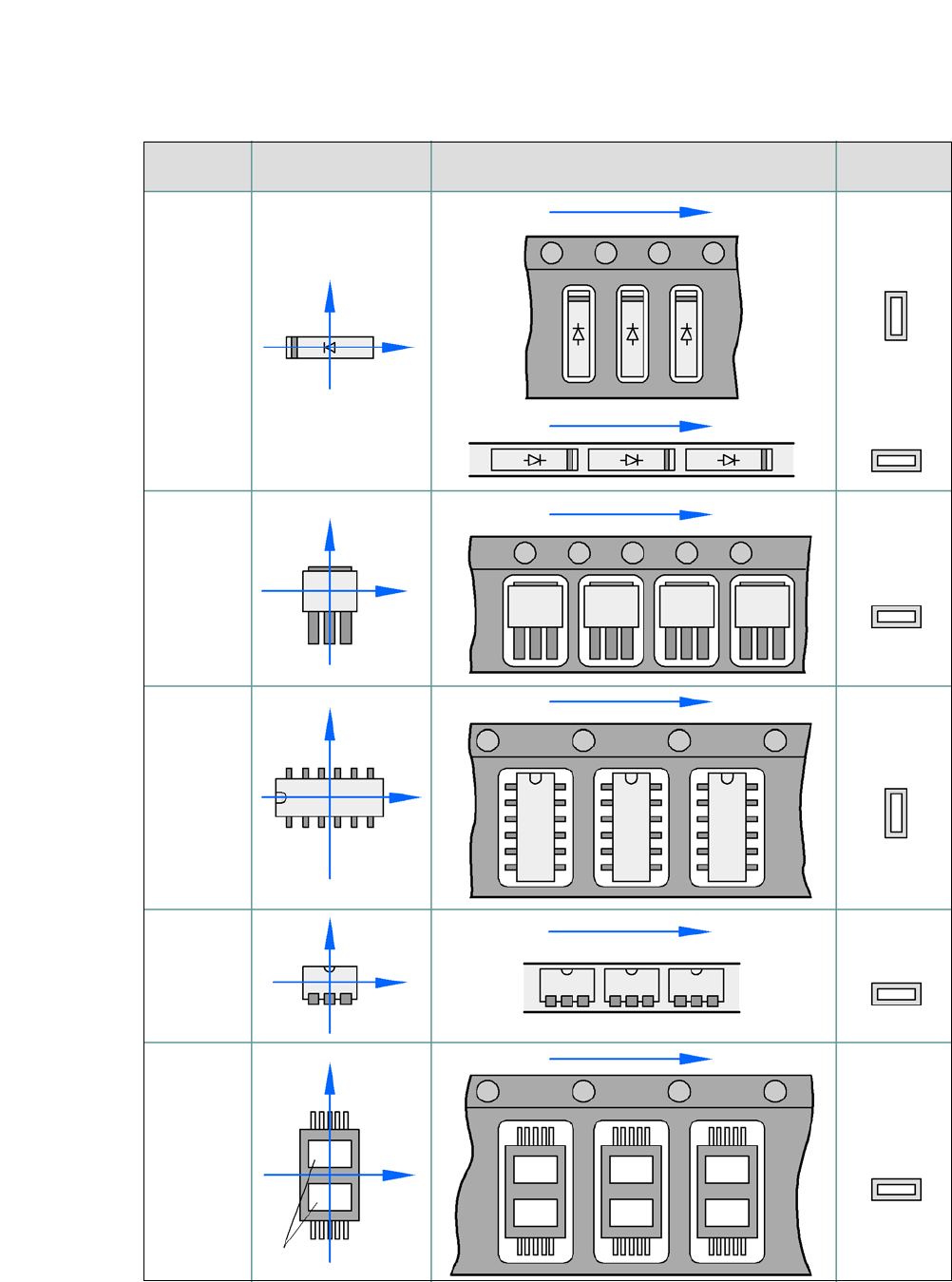

Abb. 6.11 - 1 Lage des Bauelements und sein Abholwinkel
Spezial-
Bauelement
Stangen-
magazin:
Chip-
bauelemente
gepolt
0402
2220
Die Anode muss zur
positiven X-Achse aus-
gerichtet sein.
Gehäusetyp 0°-Beschreibungslage
Lage in der Zuführung
Abholwinkel/
Pipettenwinkel
Gurt:
SOT 23
Stangen-
magazin:
Gurt:
Gurt:
SO-IC
DIL-IC
SOT 194
Gurt:
Löcher
Y
X
Y
X
Y
X
Y
X
Y
X
90°
90°
0°
90°
-90°
0°
