7.1.1.5 Design des Gurtzuführmoduls der SIPLACE X-Serie
Die beiden folgenden Abbildungen zeigen das Design der Gurtzuführmodule für die X-Serie an-
hand des 8 mm X-Gurtzuführmoduls.
7

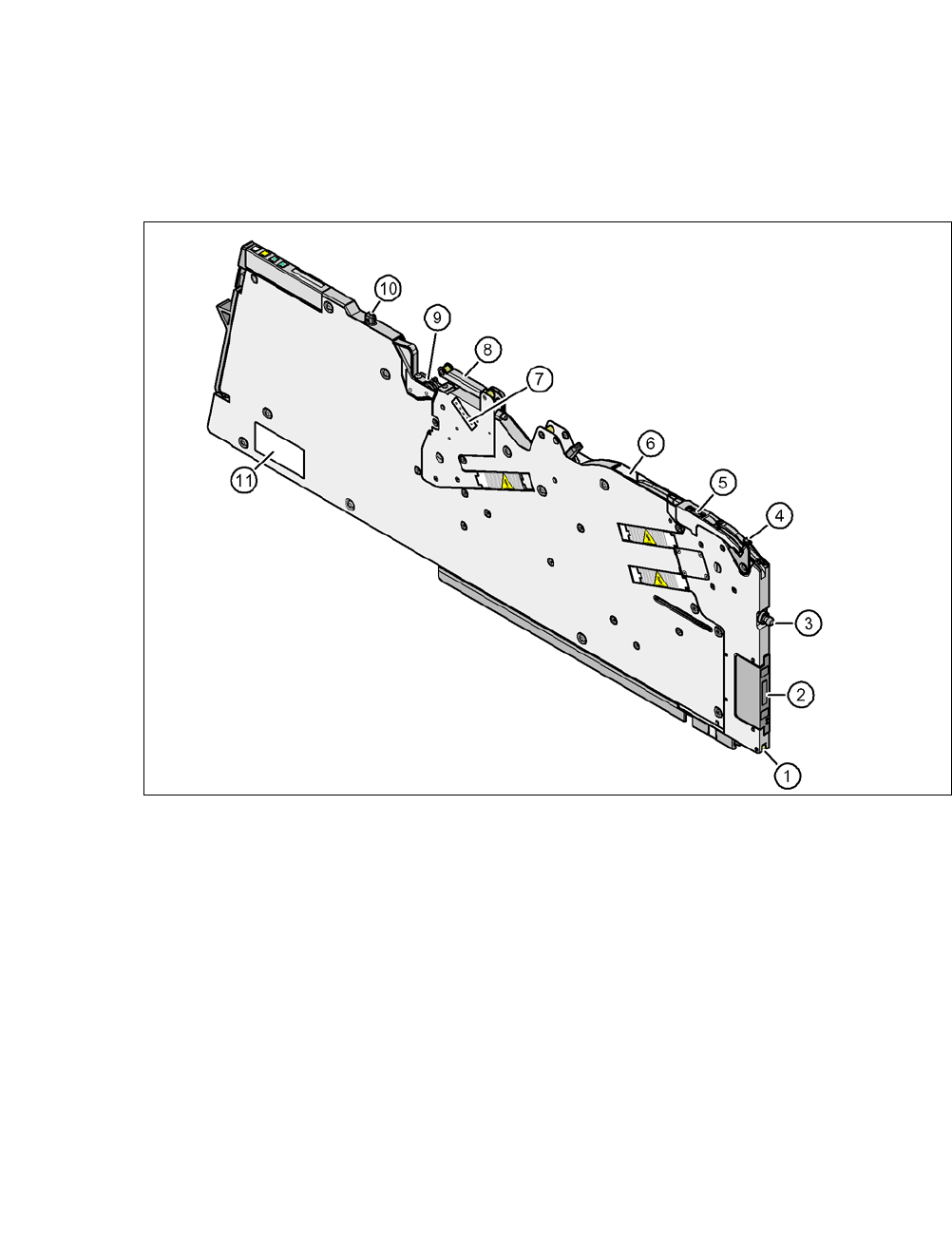

Abb. 7.1 - 1 8 mm X-Gurtzuführmodul - Frontansicht
(1) Verriegelungsrolle (Die Verriegelungsklinke des BE-Tisches arretiert das Zuführmodul mit der
Verriegelungsrolle in seiner Endposition.)
(2) EDIF (Energie- und Dateninterface)
(3) Zentrierstift "vorne"
(4) Hebel zum Anheben des Abholfensters für das Einfädeln und Entnehmen des Gurtes
(5) Abholfenster
(6) Austrittsöffnung des Gurtleitkanals
(7) Einstellung der Deckfolienspannung
(8) Deckfolienschwinge
(9) Deckfolienstopfräder
(10) Zentrierstift "hinten"
(11) Typenschild
Betriebsanleitung SIPLACE CA-Serie 7 BE- und Die-Handling
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 7.1 X-Zuführmodule für SIPLACE X-Serie
401
7

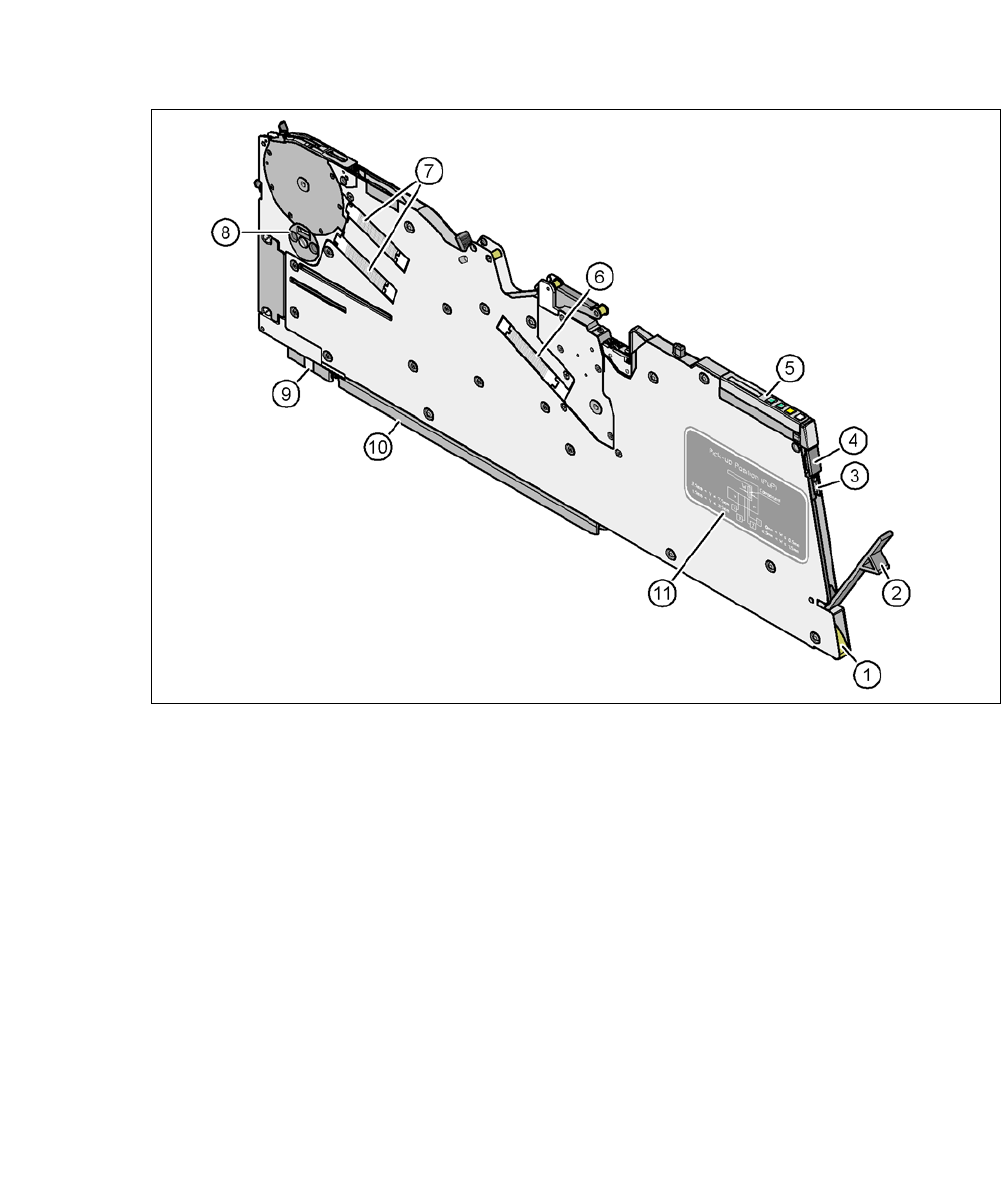

Abb. 7.1 - 2 8 mm X-Gurtzuführmodul - Rückansicht
(1) Eintrittsöffnung zum Gurtleitkanal mit Gurtfeder
(2) Klappe zum Deckfolienbehälter
(3) Integriertes Messer zum Abschneiden der Deckfolie
(4) Entnahmegriff, eingerastet
(5) Bedienfeld
(6) Antriebsmotor für die Deckfolienstopfeinrichtung
(7) Antriebsmotore für den Gurttransport
(8) Drehschieber zur Entsorgung von Bauelementen
(9) Vordere Gleitführung
(10) Hintere Gleitführung
(11) Grafische Darstellung der Abholposition in Abhängigkeit von der Bauelementegröße
7 BE- und Die-Handling Betriebsanleitung SIPLACE CA-Serie
7.1 X-Zuführmodule für SIPLACE X-Serie Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
402
7.1.2 Technische Daten der Zuführmodule der SIPLACE X-Serie
Die folgenden Seiten enthalten Abbildungen der Zuführmodule der X-Serie und die technischen
Daten.
7.1.2.1 Gurtzuführmodul 4 mm X
7

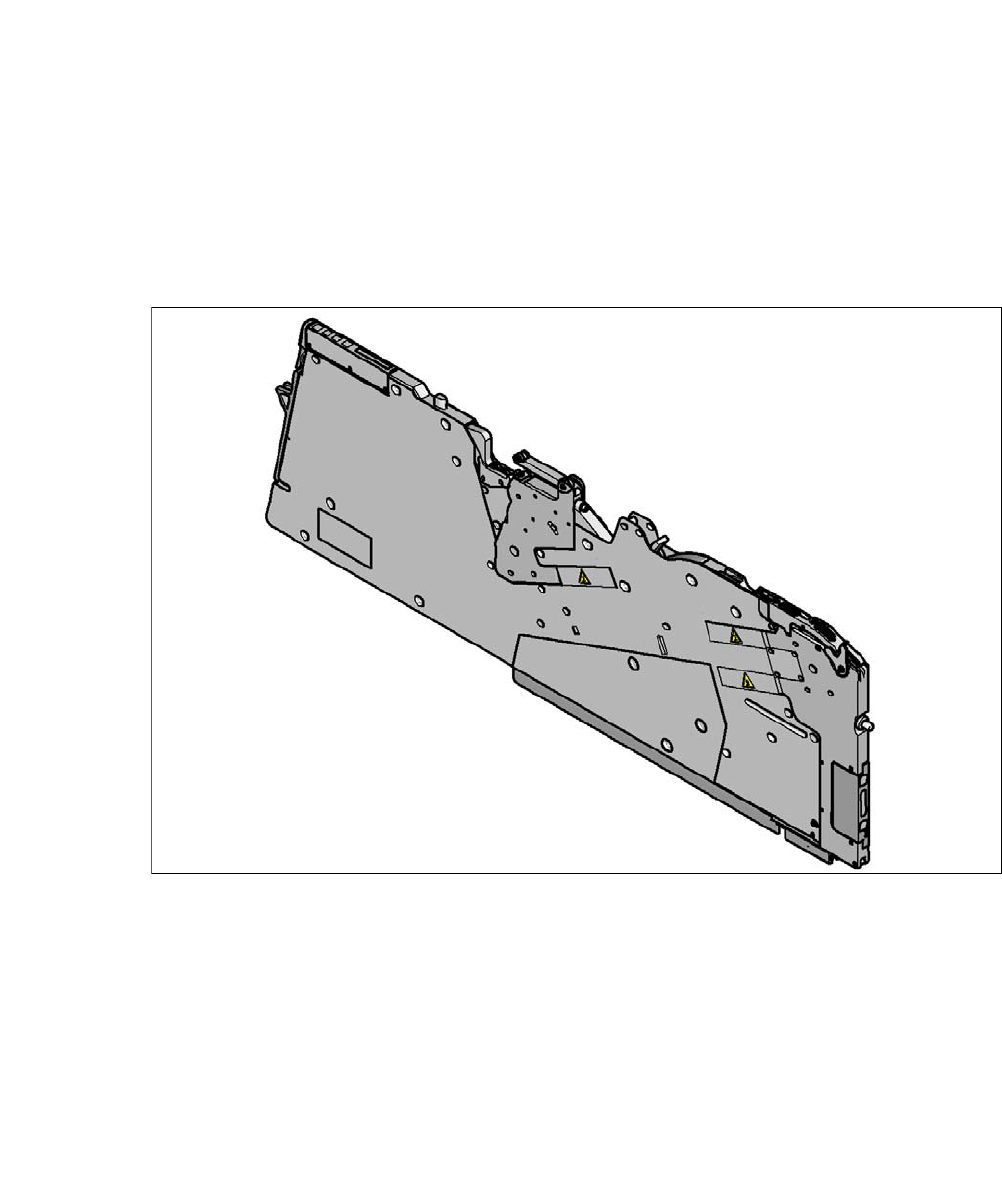

Abb. 7.1 - 3 Gurtzuführmodul 4 mm X
7
Gurtzuführmodul 4 mm X Art.-Nr. 00141268-xx
Breite 10,8 mm
Belegte Zuführmodul-Stellplätze 1
Transportschrittweite 1 mm
Wechselzeit für den Gurt < 45 s
Wechselzeit des vorgerüsteten Zuführmoduls am
Automaten
≤ 8 s
