Betriebsanleitung SIPLACE CA-Serie 7 BE- und Die-Handling Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DR AFT 7.1 X-Zuführmodule für SIPLACE X-Serie 421 7.1.5.3 Zuführmoduladapter für die X-Serie mit Reject Conv eyor …
7 BE- und Die-Handling Betriebsanleitung SIPLACE CA-Serie
7.1 X-Zuführmodule für SIPLACE X-Serie Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
420
7
Abb. 7.1 - 17 Zuführmoduladapter für die X-Serie mit Vibrationslängsförderer
(1) Adapter für Zuführmodule der X-Serie (Artikel-Nr. 00141305-xx)
(2) Adapterplatte 16,5 mm (im Lieferumfang enthalten)
(3) Vibrationslängsförderer, Typ 3 (Artikel-Nr. 00142031-xx)
Breite 34,4 mm
Spuren pro Zuführmodul 1, 2 oder 3 7
Belegte Zuführmodulstellplätze 3 7
Bauelementevorrat Je Stangenmagazin max. 150 Stück, 7
je nach Bauelementelänge 7
Spezifische Daten für Stangenmagazine 9,5 mm Breite / 3 Stück 7
15 mm Breite / 2 Stück 7
> 15 mm Breite / 1 Stück 7
30 mm Breite / 1 Stück 7
Rüttelzeit mit SIPLACE Pro einstellbar von 400 bis
über 1.000 msec 7
Betriebsanleitung SIPLACE CA-Serie 7 BE- und Die-Handling
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 7.1 X-Zuführmodule für SIPLACE X-Serie
421
7.1.5.3 Zuführmoduladapter für die X-Serie mit Reject Conveyor (Entsorgungsmodul)
7

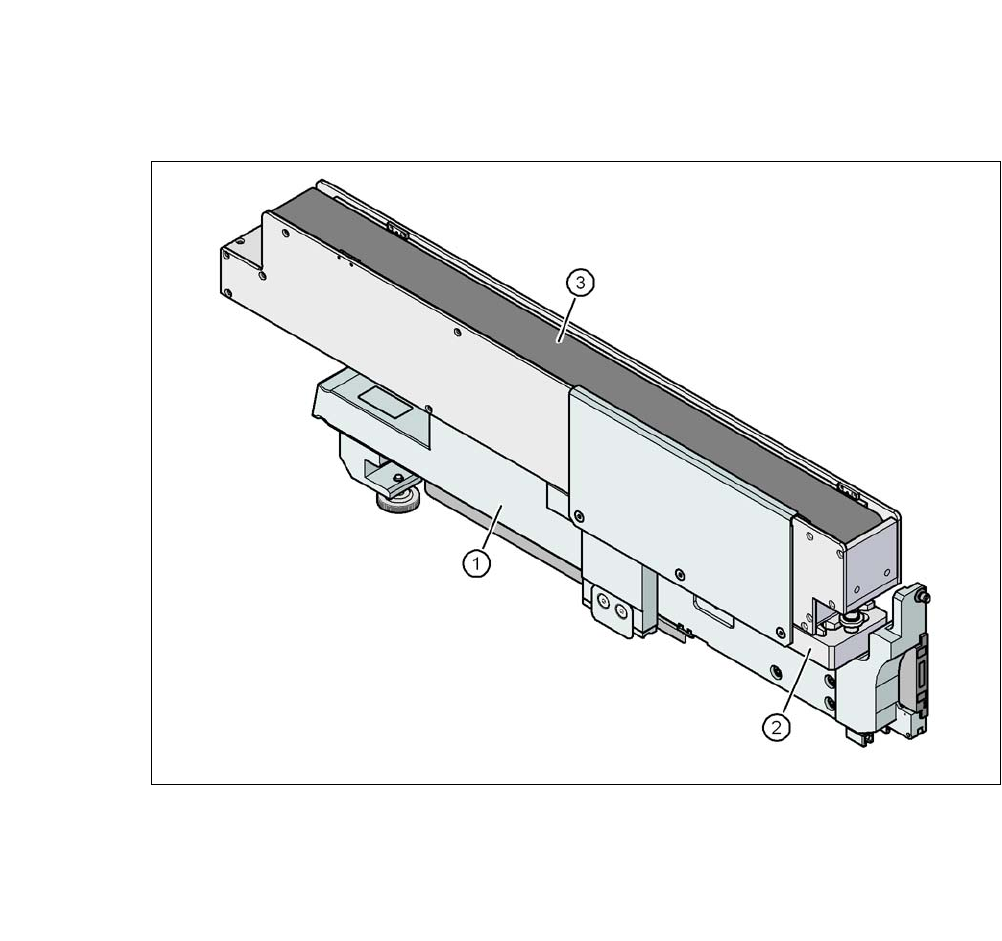

Abb. 7.1 - 18 Zuführmoduladapter für die X-Serie mit Reject Conveyor
(1) Adapter für Zuführmodule der X-Serie (Artikel-Nr. 00141305-xx)
(2) Adapterplatte für Reject Conveyor (Artikel-Nr. 00141308-xx)
(3) Reject Conveyor (Entsorgungsmodul)
7 BE- und Die-Handling Betriebsanleitung SIPLACE CA-Serie
7.1 X-Zuführmodule für SIPLACE X-Serie Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
422
7.1.6 Energie- und Dateninterface (EDIF) für X-Zuführmodule
Artikel-Nr. 00141247-xx Energie- und Dateninterface für Zuführmodul X
7

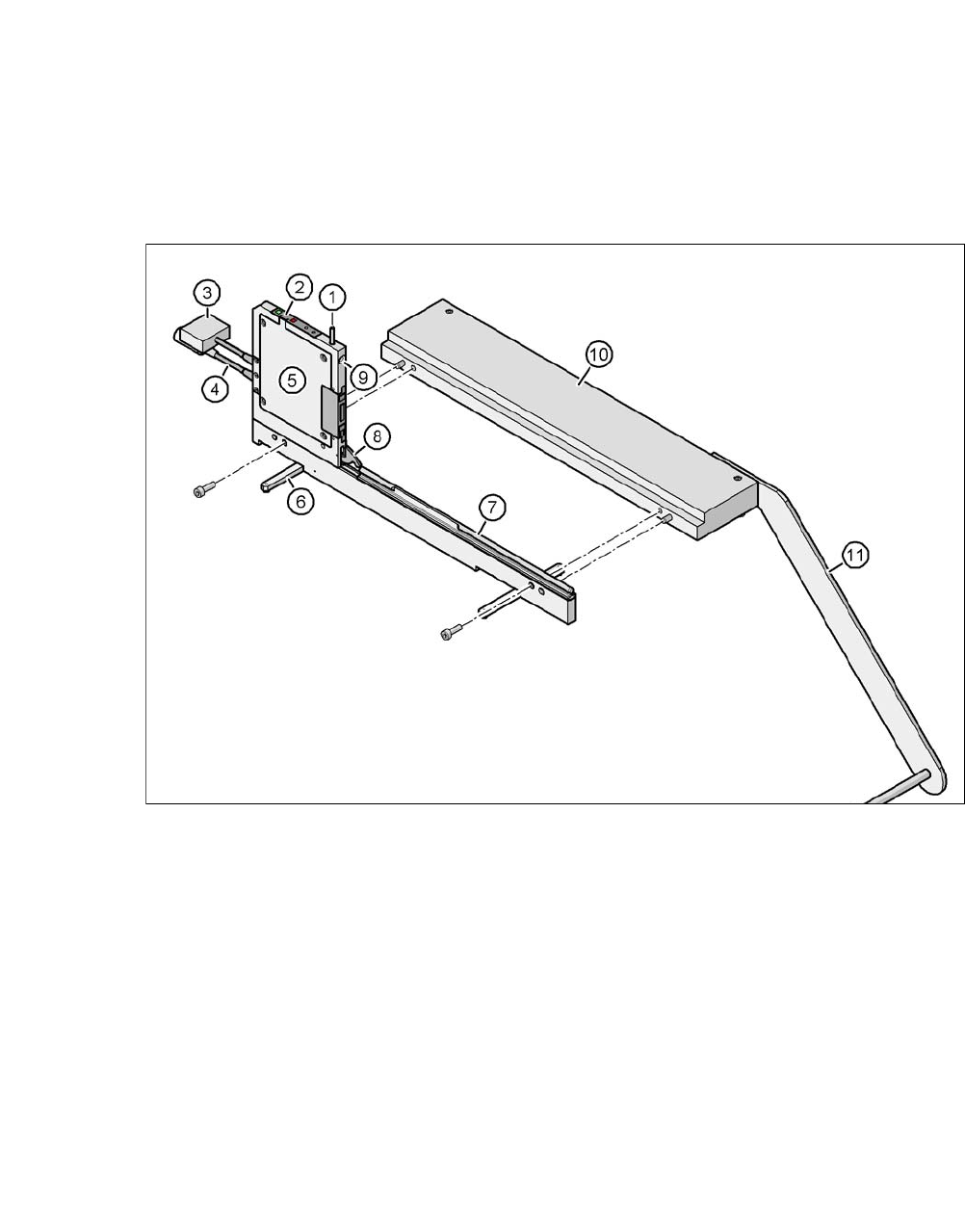

Abb. 7.1 - 19 Energie- und Dateninterface für X-Zuführmodule
(1) Entriegelungstaste zum Lösen der Verriegelungsklinke
(2) Bedienfeld
(3) Datenkabel
(4) Stromversorgungskabel
(5) Elektronikgehäuse
(6) Ausklappbare Füße
(7) Omega-Profil zur Führung der Zuführmodule
(8) Verriegelungsklinke
(9) Aufnahmebohrung für den vorderen Zentrierstift des Zuführmoduls
(10) Basisplatte
(11) Gurtrollenhalter
