7.2 BE-Wagen SIPLACE X-Serie
[00119722-xx] BE-Wagen SIPLACE X-Serie
An den Automaten der SIPLACE CA-Serie können bis zu drei BE-Wagen SIPLACE X-Serie an-
gedockt werden. Die Stellplatznummerierung finden Sie in der nachfolgenden Abbildung am Bei-
spiel einer CA4 mit einem SWS am Stellplatz 2.
7
Abb. 7.2 - 1 Stellplätze der BE-Wagen, SIPLACE X-Serie - Beispiel bei SWS an Stellplatz 2
(1) Stellplatz 1
(2) Stellplatz 3
(3) Stellplatz 4
(T) LP-Transportrichtung
7
VORSICHT
Die BE-Wagen der SIPLACE SX1/SX2 dürfen nur an Stellplätzen angedockt werden, an
denen die BE-Wagen-Einzugsvorrichtung der SIPLACE SX1/SX2 installiert ist Abb. 6.14
- 3, Seite 390).
Betriebsanleitung SIPLACE CA-Serie 7 BE- und Die-Handling
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 7.2 BE-Wagen SIPLACE X-Serie
425
Die BE-Wagen sind eigenständige Module, die an einem externen Rüstplatz mit Zuführmodulen
gerüstet werden können. Der BE-Wagenwechsel erfordert daher nur eine kurze Unterbrechung
des Produktionsprozesses.
7
Abb. 7.2 - 2 BE-Wagen, SIPLACE X-Serie, mit einer LP-Transporthöhe von 950 mm
7
(1) Bohrungen für die LP-Transporthöhen 900, 930 und 950 mm in den Führungssäulen.
(2) Stützklotz
(3) BE-Tisch
(4) Schaltzunge zum Schalten des Sicherheitsschalters in der BE-Wagen-Einzugsvorrichtung
7 BE- und Die-Handling Betriebsanleitung SIPLACE CA-Serie
7.2 BE-Wagen SIPLACE X-Serie Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
426
7.2.1 Aufbau des BE-Wagens SIPLACE X-Serie
Der BE-Wagen besteht im Wesentlichen aus dem Fahrgestell, dem BE-Tisch zur Aufnahme der
Zuführmodule, dem Gurtrollencontainer und dem Gurtabfallbehälter.
7

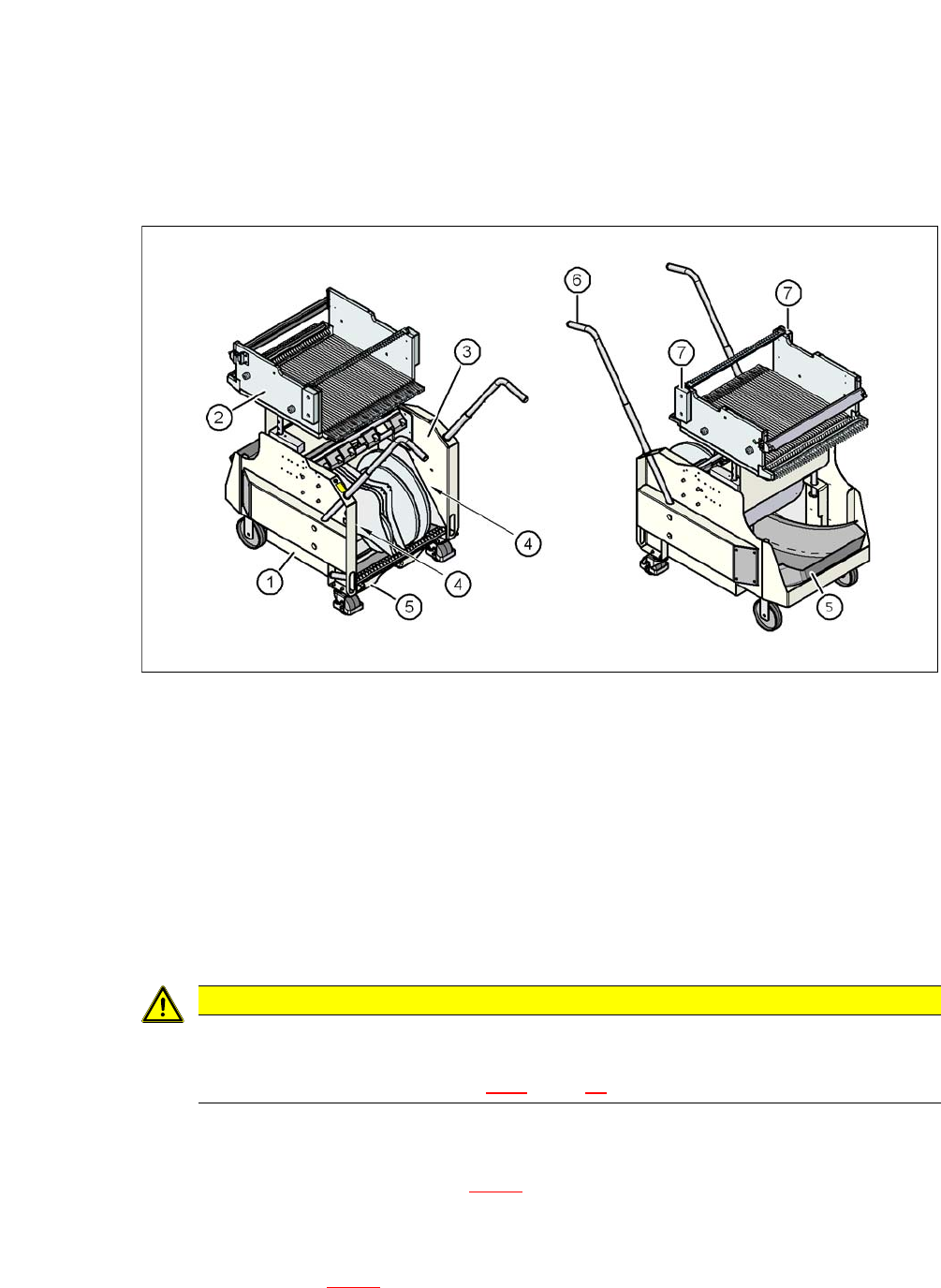

Abb. 7.2 - 3 BE-Wagen, SIPLACE X-Serie, Front- und Rückansicht
(1) Fahrgestell
(2) BE-Tisch
(3) Gurtcontainer
(4) Spalt zur Aufnahme von Rüstlisten
(5) Gurtabfallbehälter
(6) Griff
(7) Eingreifschutz
7
Baugruppenbeschreibung 7
Der Gurtrollencontainer (Pos. 3 in Abb. 7.2 - 3) nimmt in der Standardausführung Gurtrollen bis
zu einer Größe von 17" (432 mm) auf.
Zwischen dem Gurtcontainer und dem BE-Wagen befinden sich links und rechts zwei 5 mm breite
Spalte (Pos. 4 in Abb. 7.2 - 3
) zur Aufnahme von Rüstlisten.
VORSICHT
Sicherheitshinweise beachten!
Wenn Sie den Gurtabfallbehälter aus dem BE-Wagen ziehen, beachten Sie den Si-
cherheitshinweis in Abschnitt 2.6.8
, Seite 76,
