7.2.7 Gurtcontainer SIPLACE X-Serie
7.2.7.1 Beschreibung
Der Gurtcontainer kann Spulen mit einem Durchmesser von bis zu 19" (483 mm) aufnehmen. Das
Einsetzen der Trennbleche ist in Abschnitt 6.6.5
Seite 368 beschrieben.
7

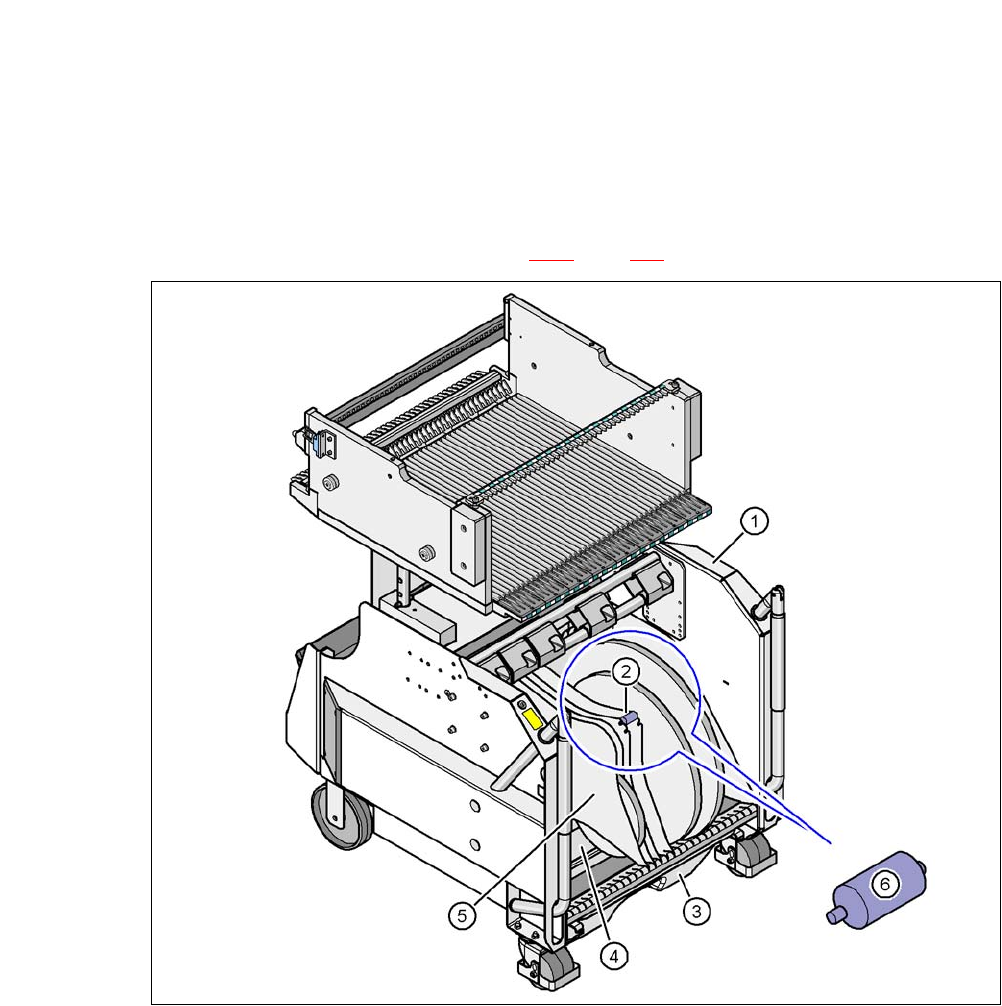

Abb. 7.2 - 9 BE-Wagen, SIPLACE X-Serie, mit Gurtcontainer
(1) BE-Wagen
(2) Position der Steckachsen
(3) Gurtabfallbehälter
(4) Gurtcontainer
(5) Trennblech
(6) Steckachse (vergrößert)
7 BE- und Die-Handling Betriebsanleitung SIPLACE CA-Serie
7.2 BE-Wagen SIPLACE X-Serie Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
434
7.2.7.2 Maximaler Gurtrollendurchmesser in Abhängigkeit von der LP-Transporthöhe
7
7
Ohne Halterung für die
zusätzliche Gurtrolle
Mit Halterung für die zusätzl. Gurtrolle
LP-Transporthöhe
des BE-Wagens
Gurtrollen-
durchmesser
Gurtrollendurchmesser
ohne Steckachse mit Steckachse
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
HINWEIS
Einsatz von Steckachsen
Bei BE-Wagen der X-Serie benötigen Sie in der Regel keine Steckachsen.
Setzen Sie Steckachsen ein, wenn die Fehlermeldung "Timeout" am X-Zuführmodul
vermehrt auftritt.
Betriebsanleitung SIPLACE CA-Serie 7 BE- und Die-Handling
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 7.3 Gurtabfallrutsche SIPLACE X-Serie
435
7.3 Gurtabfallrutsche SIPLACE X-Serie
7

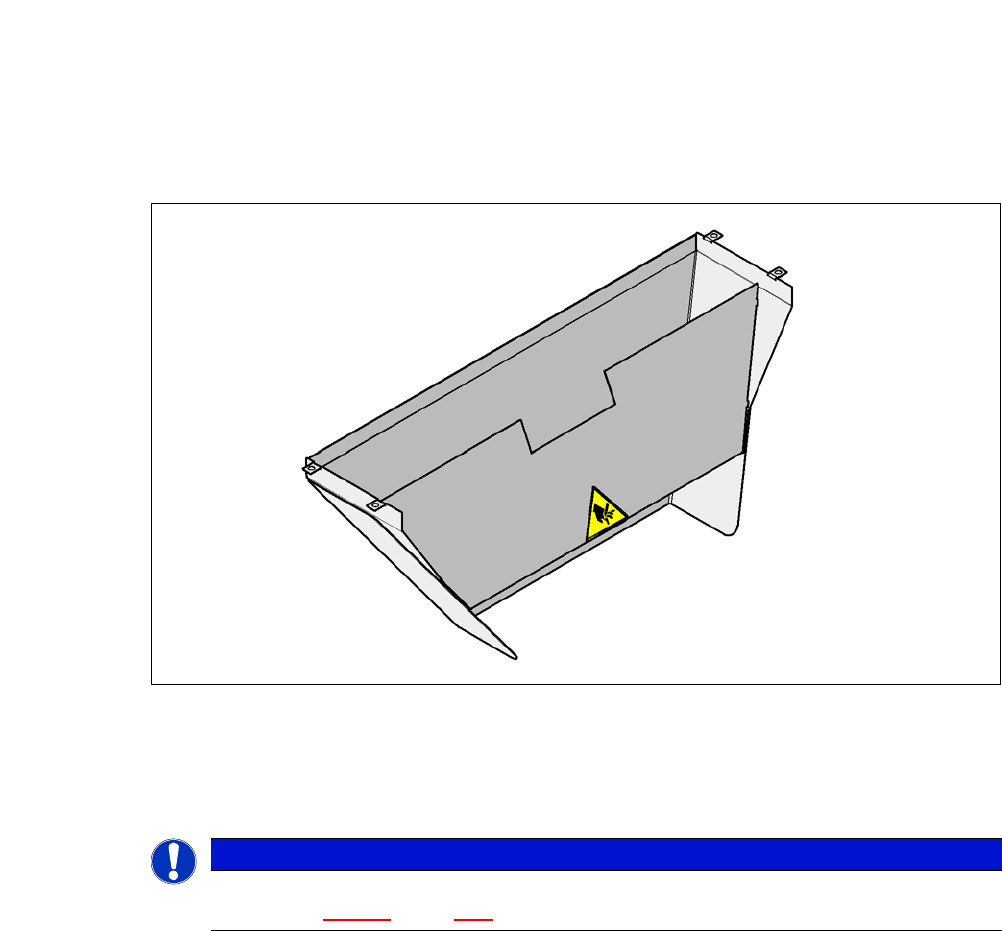

Abb. 7.3 - 1 Gurtabfallrutsche für den BE-Wagen-Einzug der SIPLACE X-Serie
Je nach LP-Transporthöhe lässt sich die Länge der Gurtabfallrutsche so einstellen, dass die
Gurtschnipsel direkt in den Gurtabfallbehälter des BE-Wagens abgeleitet werden.
7
HINWEIS
Die Gurtabfallrutsche für die X-Serie lässt sich nur am BE-Wagen-Einzug für die X-Serie
(siehe Abb. 6.14 - 3
, Seite 390) installieren.
