Betriebsanleitung SIPLACE CA-Serie 7 BE- und Die-Handling Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DR AFT 7.3 Gurtabfallrutsche SIPLACE X-Serie 435 7.3 Gurt abfallrutsche SIPLACE X-Serie 7 Abb. 7.3 - 1 Gurtabfallr…
7 BE- und Die-Handling Betriebsanleitung SIPLACE CA-Serie
7.2 BE-Wagen SIPLACE X-Serie Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
434
7.2.7.2 Maximaler Gurtrollendurchmesser in Abhängigkeit von der LP-Transporthöhe
7
7
Ohne Halterung für die
zusätzliche Gurtrolle
Mit Halterung für die zusätzl. Gurtrolle
LP-Transporthöhe
des BE-Wagens
Gurtrollen-
durchmesser
Gurtrollendurchmesser
ohne Steckachse mit Steckachse
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
HINWEIS
Einsatz von Steckachsen
Bei BE-Wagen der X-Serie benötigen Sie in der Regel keine Steckachsen.
Setzen Sie Steckachsen ein, wenn die Fehlermeldung "Timeout" am X-Zuführmodul
vermehrt auftritt.
Betriebsanleitung SIPLACE CA-Serie 7 BE- und Die-Handling
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 7.3 Gurtabfallrutsche SIPLACE X-Serie
435
7.3 Gurtabfallrutsche SIPLACE X-Serie
7
Abb. 7.3 - 1 Gurtabfallrutsche für den BE-Wagen-Einzug der SIPLACE X-Serie
Je nach LP-Transporthöhe lässt sich die Länge der Gurtabfallrutsche so einstellen, dass die
Gurtschnipsel direkt in den Gurtabfallbehälter des BE-Wagens abgeleitet werden.
7
HINWEIS
Die Gurtabfallrutsche für die X-Serie lässt sich nur am BE-Wagen-Einzug für die X-Serie
(siehe Abb. 6.14 - 3
, Seite 390) installieren.
7 BE- und Die-Handling Betriebsanleitung SIPLACE CA-Serie
7.4 Leergurtleitkanal - BE-Wagen-Einzugsvorrichtung SIPLACE X-Serie Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
436
7.4 Leergurtleitkanal - BE-Wagen-Einzugsvorrichtung
SIPLACE X-Serie
7.4.1 Trennblech für Gurttaschenhöhe bis 12 mm
In der Standardversion kann der Leergurtleitkanal Gurte mit einer Taschenhöhe bis maximal
12 mm zum pneumatischen Gurtschneidgerät führen.
7

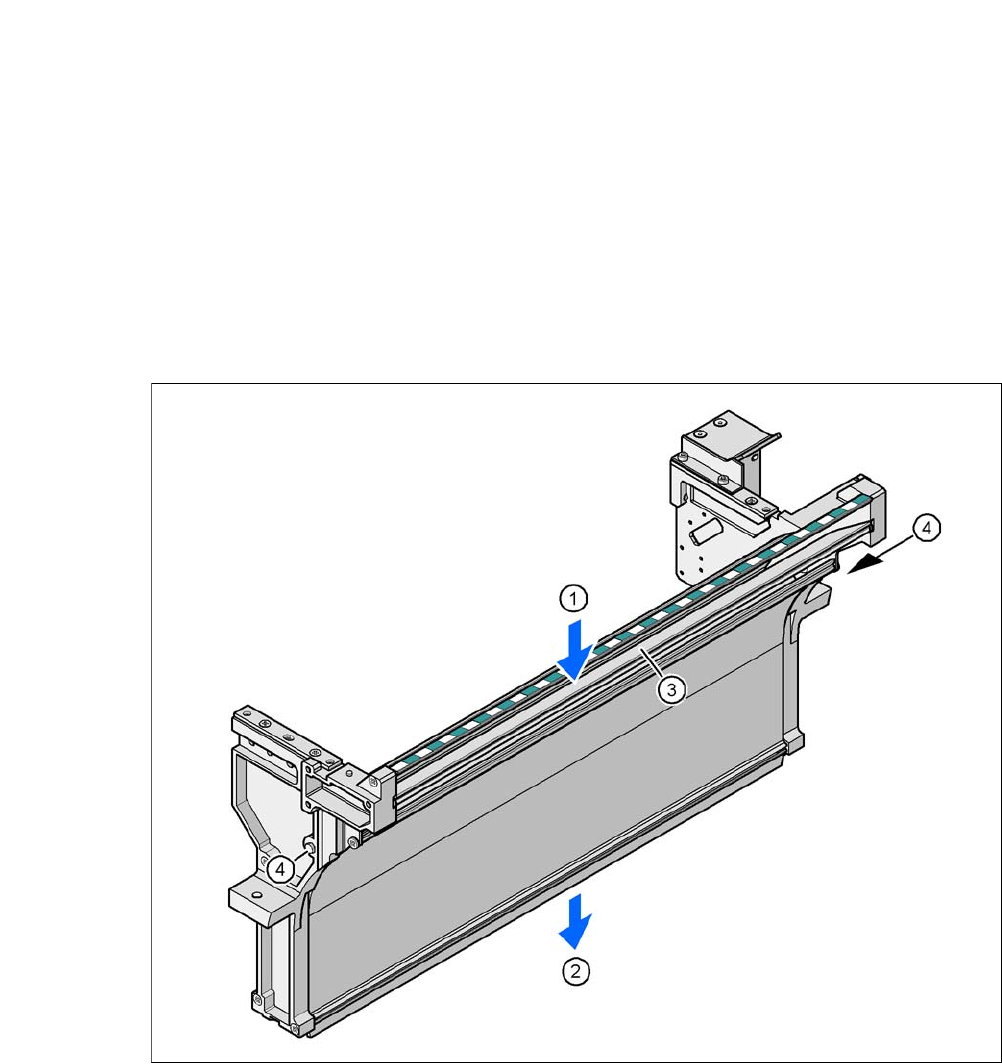

Abb. 7.4 - 1 Leergurtleitkanal SIPLACE X-Serie
(1) Einlassspalt für die Leergurte
(2) Austrittsspalt für die Leergurte oberhalb des pneumatischen Schneidgeräts
(3) Trennblech für Gurte < 12 mm, für Gurte > 12 mm demontierbar
(4) Schraube DIN 93384 - M4x20, 2 Stück
