Betriebsanleitung SIPLACE CA-Serie 7 BE- und Die-Handling Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DR A FT 7.5 Andockstation für den BE-Wagen SIPLACE X-Serie 441 7.5.4 Abmessungen für die Andockstat ion mit angedo…
7 BE- und Die-Handling Betriebsanleitung SIPLACE CA-Serie
7.5 Andockstation für den BE-Wagen SIPLACE X-Serie Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
440
7

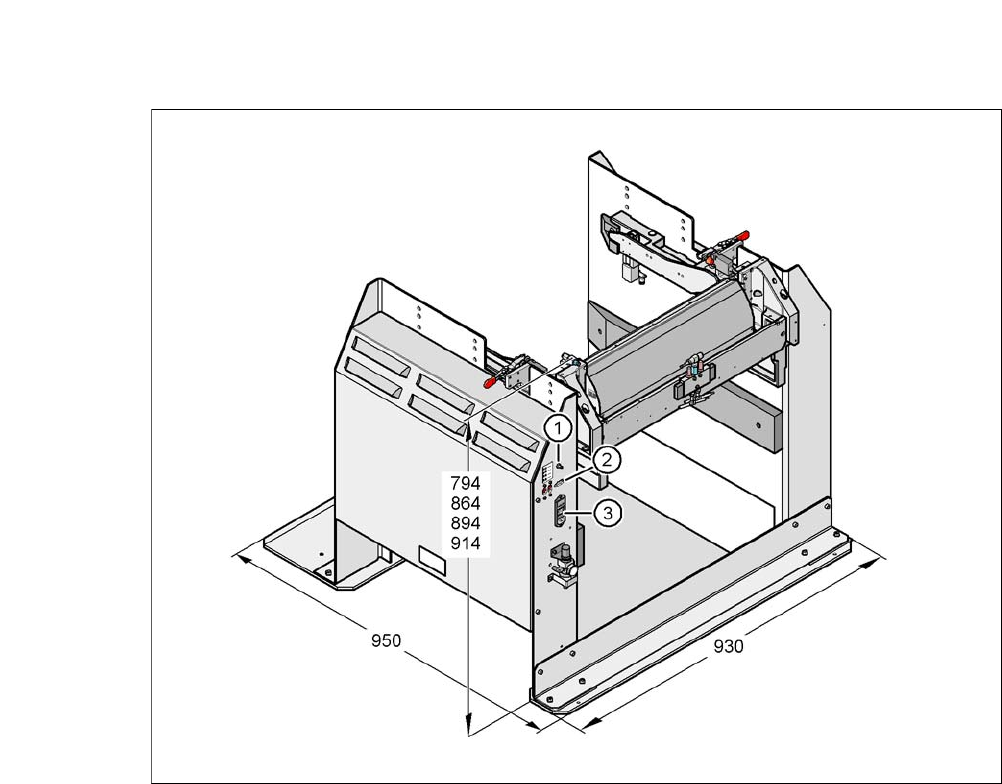

Abb. 7.5 - 2 Andockstation - Abmessungen in Millimeter, Anschlussstellen
(1) Druckluftanschluss
(2) CAN-Bus-Anschluss
(3) Stromversorgungsanschluss
Betriebsanleitung SIPLACE CA-Serie 7 BE- und Die-Handling
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 7.5 Andockstation für den BE-Wagen SIPLACE X-Serie
441
7.5.4 Abmessungen für die Andockstation mit angedocktem BE-Wagen
7

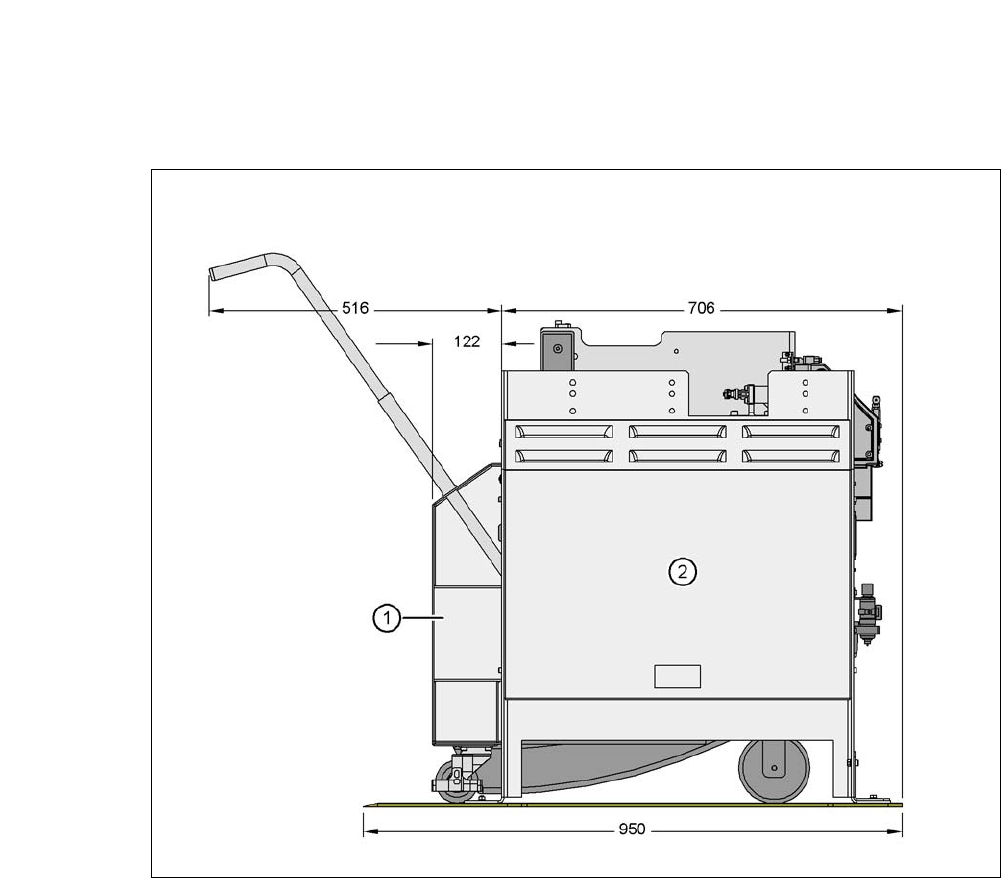

Abb. 7.5 - 3 Andockstation mit angedocktem BE-Wagen - Maße in Millimeter
(1) BE-Wagen
(2) Andockstation
7 BE- und Die-Handling Betriebsanleitung SIPLACE CA-Serie
7.5 Andockstation für den BE-Wagen SIPLACE X-Serie Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
442
7.5.5 Andockstation an die LP-Transporthöhe anpassen
Die BE-Wagen-Einzugsvorrichtung der Andockstation lässt sich mit wenigen Handgriffen auf die
LP-Transporthöhen 900, 930 und 950 mm umrüsten.
7
Abb. 7.5 - 4 Andockstation an die LP-Transporthöhen anpassen
(1) Bohrungen für die LP-Transporthöhe
(2) Sechskantmutter M8 und Beilagscheibe, je 2 Stück
(3) Sechskantmutter M8 und Beilagscheibe, je 2 Stück
(4) Sechskantmutter M8 und Beilagscheibe, je 2 Stück
(5) Langloch für die Höhenverstellung
(6) Innensechskantschraube M8x40, 6 Stück
(7) Innensechskantschraube M5x12, 4 Stück
(8) Führung
(9) Innensechskantschraube M8x18, 2 Stück
(10) Seitenteil, BE-Wagen-Einzugsvorrichtung
(11) Verkleidung der Andockstation
(12) Zuführmodul-Steuereinheit (FCU)
