7.5 Andockstation für den BE-Wagen SIPLACE X-Serie Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
442
7.5.5 Andockstation an die LP-Transporthöhe anpassen
Die BE-Wagen-Einzugsvorrichtung der Andockstation lässt sich mit wenigen Handgriffen auf die
LP-Transporthöhen 900, 930 und 950 mm umrüsten.
7

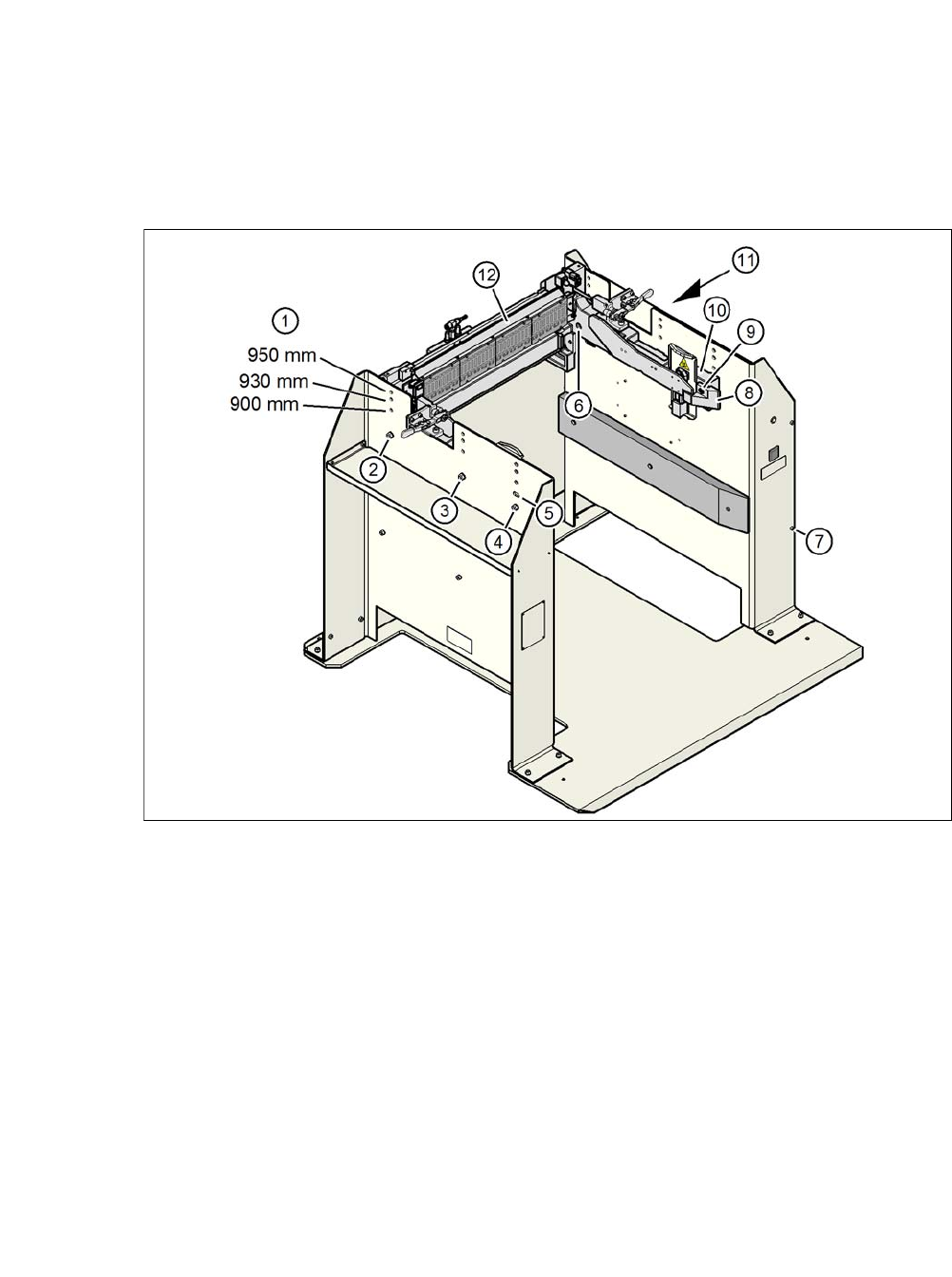

Abb. 7.5 - 4 Andockstation an die LP-Transporthöhen anpassen
(1) Bohrungen für die LP-Transporthöhe
(2) Sechskantmutter M8 und Beilagscheibe, je 2 Stück
(3) Sechskantmutter M8 und Beilagscheibe, je 2 Stück
(4) Sechskantmutter M8 und Beilagscheibe, je 2 Stück
(5) Langloch für die Höhenverstellung
(6) Innensechskantschraube M8x40, 6 Stück
(7) Innensechskantschraube M5x12, 4 Stück
(8) Führung
(9) Innensechskantschraube M8x18, 2 Stück
(10) Seitenteil, BE-Wagen-Einzugsvorrichtung
(11) Verkleidung der Andockstation
(12) Zuführmodul-Steuereinheit (FCU)
Betriebsanleitung SIPLACE CA-Serie 7 BE- und Die-Handling
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 7.5 Andockstation für den BE-Wagen SIPLACE X-Serie
443
7.5.5.1 Werkzeuge
Für die Höheneinstellung der BE-Wagen-Einzugsvorrichtung benötigen Sie folgendes Werkzeug:
– Innensechskantschlüssel, Satz
– Gabelschlüssel, SW 13
7.5.5.2 BE-Wagen-Einzugsvorrichtung auf andere Höhen umrüsten
7
Lösen Sie die beiden Innensechskantschrauben M8x18 (Pos. 6 in Abb. 7.5 - 4, Seite 442)
und nehmen Sie die linke und rechte Führung ab (Pos. 5 in Abb. 7.5 - 4
).
Lösen Sie die 4 Innensechskantschrauben M5x12. Halten Sie die Verkleidung fest, damit sie
nicht herunterfällt.
Entfernen Sie die Verkleidung.
Lösen Sie die 6 Innensechskantmuttern M8 (Pos. 2 in Abb. 7.5 - 4, Seite 442) und entfernen
Sie die 6 Beilagscheiben.
Bitten Sie nun eine zweite Person, die BE-Wagen-Einzugsvorrichtung zu halten, während Sie
die 6 Innensechskantschrauben M8x40 (Pos. 3 in Abb. 7.5 - 4
) entfernen.
Positionieren Sie die BE-Wagen-Einzugsvorrichtung (Pos. 7 in Abb. 7.5 - 4) in der gewünsch-
ten Höhe (Pos. 1).
7
Setzen Sie die 6 Innensechskantschrauben M8x40 (Pos. 3 in Abb. 7.5 - 4) in die Bohrungen
der BE-Wagen-Einzugsvorrichtung und Andockstation ein.
Schrauben Sie die BE-Wagen-Einzugsvorrichtung mit den 6 M8-Muttern und Beilagscheiben
(Pos. 2 in Abb. 7.5 - 4
, Seite 442) fest.
Befestigen Sie die linke und rechte Führung (Pos. 5 in Abb. 7.5 - 4) mit der Innensechskant-
schraube M8x18 (Pos. 6 in Abb. 7.5 - 4
).
Befestigen Sie ggf. die Verkleidung (Pos. 8 in Abb. 7.5 - 4) mit den 4 Innensechskantschrau-
ben M5x12.
WARNUNG
Hohes Gewicht der BE-Wagen-Einzugsvorrichtung!
Lassen Sie sich beim Umrüsten der BE-Wagen-Einzugsvorrichtung von einer zwei-
ten Person hlfen.
Trennen Sie die Andockstation von der Stromversorgung.
Trennen Sie die Andockstation von der Druckluftversorgung
WARNUNG
Beschädigungsgefahr!
Anhebungen und Absenkungen der der BE-Wagen-Einzugsvorrichtung können zu
Beschädigungen an Kabeln führen.
Achten Sie beim Anheben und Absenken darauf, keine Kabel zu beschädigen.
7 BE- und Die-Handling Betriebsanleitung SIPLACE CA-Serie
7.5 Andockstation für den BE-Wagen SIPLACE X-Serie Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
444
7.5.6 Bedien- und Anzeigeelemente
7
Abb. 7.5 - 5 Andockstation - Bedien- und Anzeigeelemente
