7.5.5.1 Werkzeuge
Für die Höheneinstellung der BE-Wagen-Einzugsvorrichtung benötigen Sie folgendes Werkzeug:
– Innensechskantschlüssel, Satz
– Gabelschlüssel, SW 13
7.5.5.2 BE-Wagen-Einzugsvorrichtung auf andere Höhen umrüsten
7
Lösen Sie die beiden Innensechskantschrauben M8x18 (Pos. 6 in Abb. 7.5 - 4, Seite 442)
und nehmen Sie die linke und rechte Führung ab (Pos. 5 in Abb. 7.5 - 4
).
Lösen Sie die 4 Innensechskantschrauben M5x12. Halten Sie die Verkleidung fest, damit sie
nicht herunterfällt.
Entfernen Sie die Verkleidung.
Lösen Sie die 6 Innensechskantmuttern M8 (Pos. 2 in Abb. 7.5 - 4, Seite 442) und entfernen
Sie die 6 Beilagscheiben.
Bitten Sie nun eine zweite Person, die BE-Wagen-Einzugsvorrichtung zu halten, während Sie
die 6 Innensechskantschrauben M8x40 (Pos. 3 in Abb. 7.5 - 4
) entfernen.
Positionieren Sie die BE-Wagen-Einzugsvorrichtung (Pos. 7 in Abb. 7.5 - 4) in der gewünsch-
ten Höhe (Pos. 1).
7
Setzen Sie die 6 Innensechskantschrauben M8x40 (Pos. 3 in Abb. 7.5 - 4) in die Bohrungen
der BE-Wagen-Einzugsvorrichtung und Andockstation ein.
Schrauben Sie die BE-Wagen-Einzugsvorrichtung mit den 6 M8-Muttern und Beilagscheiben
(Pos. 2 in Abb. 7.5 - 4
, Seite 442) fest.
Befestigen Sie die linke und rechte Führung (Pos. 5 in Abb. 7.5 - 4) mit der Innensechskant-
schraube M8x18 (Pos. 6 in Abb. 7.5 - 4
).
Befestigen Sie ggf. die Verkleidung (Pos. 8 in Abb. 7.5 - 4) mit den 4 Innensechskantschrau-
ben M5x12.
WARNUNG
Hohes Gewicht der BE-Wagen-Einzugsvorrichtung!
Lassen Sie sich beim Umrüsten der BE-Wagen-Einzugsvorrichtung von einer zwei-
ten Person hlfen.
Trennen Sie die Andockstation von der Stromversorgung.
Trennen Sie die Andockstation von der Druckluftversorgung
WARNUNG
Beschädigungsgefahr!
Anhebungen und Absenkungen der der BE-Wagen-Einzugsvorrichtung können zu
Beschädigungen an Kabeln führen.
Achten Sie beim Anheben und Absenken darauf, keine Kabel zu beschädigen.
7 BE- und Die-Handling Betriebsanleitung SIPLACE CA-Serie
7.5 Andockstation für den BE-Wagen SIPLACE X-Serie Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
444
7.5.6 Bedien- und Anzeigeelemente
7

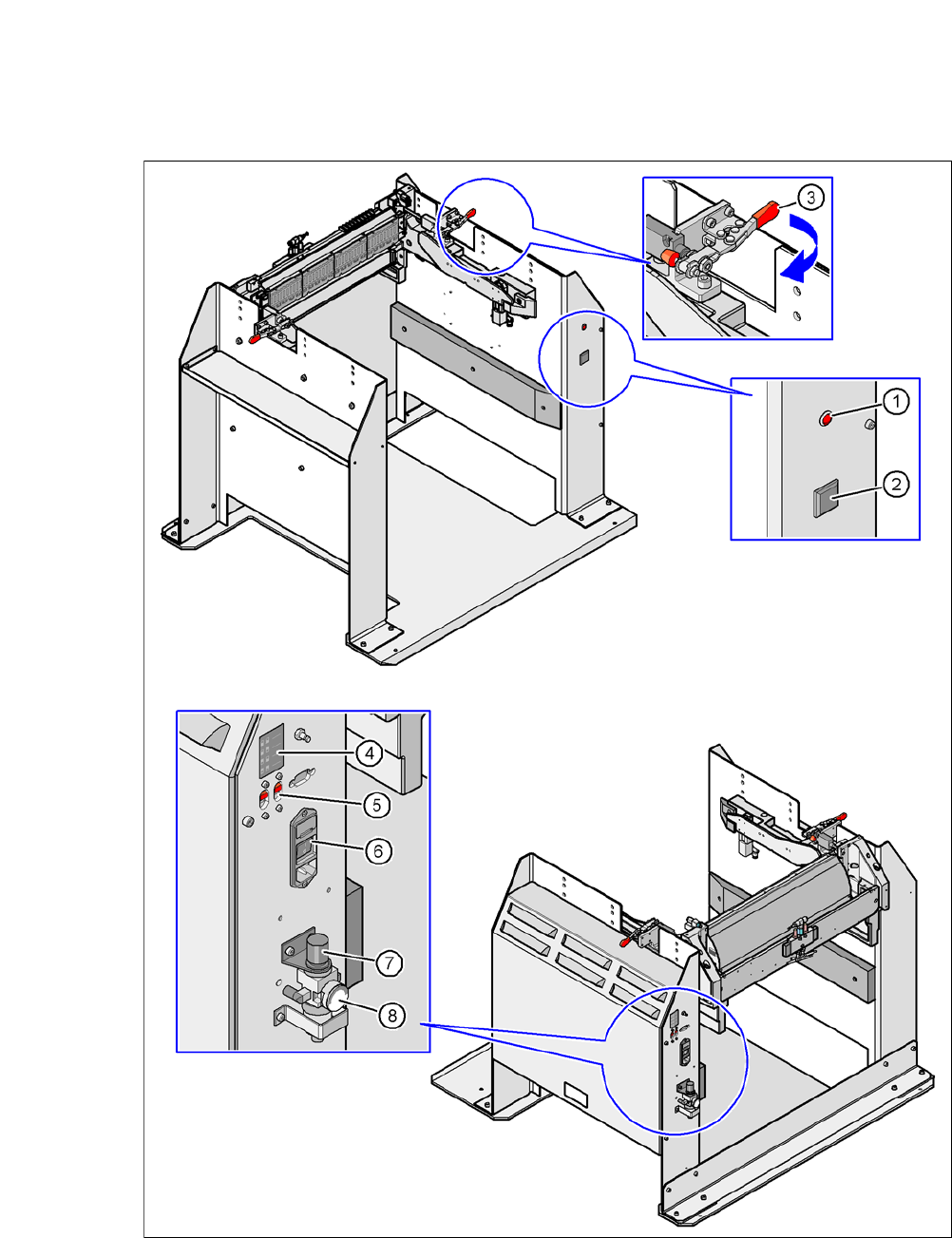

Abb. 7.5 - 5 Andockstation - Bedien- und Anzeigeelemente
Betriebsanleitung SIPLACE CA-Serie 7 BE- und Die-Handling
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 7.5 Andockstation für den BE-Wagen SIPLACE X-Serie
445
Legende zu Abb. 7.5 - 5
(1) Kontrollleuchte für die Netzversorgung
(2) Taster zum Ver- und Entriegeln aller Zuführmodule auf dem BE-Wagen
(3) Horizontalspanner zum Fixieren des BE-Tisches - Hebel in Stellung "geschlossen"
(4) Etikett mit Darstellung der Schalter S1 und S2 zur CAN-Bus-Adressierung
(5) Schalter S1 und S2 zum Einstellen der CAN-Bus-Adresse
(6) Netzschalter
(7) Drehknopf zum Einstellen des Betriebsdrucks
(8) Manometer zur Anzeige des Betriebsdrucks
7.5.7 BE-Wagen SIPLACE X-Serie an die Andockstation andocken
7
Öffnen Sie die beiden Horizontalspanner, indem Sie diese in Pfeilrichtung bewegen (Pos. 3
in Abb. 7.5 - 5
, Seite 444).
Schieben Sie den BE-Wagen vorsichtig in die Andockstation. Dabei wird der BE-Tisch ange-
hoben.
Achten Sie darauf, dass der BE-Wagen vollständig auf der Bodenplatte der Andockstation
steht.
Schließen Sie die beiden Horizontalspanner (Pos. 3 in Abb. 7.5 - 5, Seite 444.
Der BE-Tisch wird in die endgültige Position angehoben und verriegelt.
Mit Hilfe des Tasters (Pos. 2 in Abb. 7.5 - 5) lassen sich alle Zuführmodule auf dem BE-Tisch
ent- oder verriegeln.
7.5.8 BE-Wagen SIPLACE X-Serie von der Andockstation abdocken
7
Öffnen Sie beide Horizontalspanner (Pos. 3 in Abb. 7.5 - 5, Seite 444).
Der BE-Tisch wird abgesenkt.
Ziehen Sie nun den BE-Wagen aus der Andockstation heraus.
WARNUNG
Nur BE-Wagen der SIPLACE X-Serie dürfen an dieser Andockstation betrieben werden.
Greifen Sie während des Andockens nicht in die Bereiche zwischen BE-Wagen und
Andockstation.
WARNUNG
Greifen Sie während des Andockens nicht in die Bereiche zwischen BE-Wagen und
Andockstation.
