8 Stationserweiterungen Betriebsanleitu ng SIPLACE CA-Serie 8.1 Pipettenwechsler Ab Softwareversion SR 708.0 Ausg abe 12/2014 DE -DRAFT 450 8 Abb. 8.1 - 4 Lage der Pipettenwechsler für den SIPLACE SpeedSt ar (C&P20) …
Betriebsanleitung SIPLACE CA-Serie 8 Stationserweiterungen
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 8.1 Pipettenwechsler
449
8.1.2 Pipettenwechsler für den SIPLACE SpeedStar (C&P20 M)
8
Abb. 8.1 - 3 Pipettenwechsler für den SIPLACE SpeedStar (C&P20 M)
Dieser Pipettenwechsler kann bis zu 6 Magazine mit jeweils 12 Pipettengaragen aufnehmen. Die
Magazine sitzen auf einem gemeinsamen Träger. Sie sind mit zwei Zylinderstiften zentriert und
mit 4 Druckknöpfen fixiert.
Der richtige Sitz der Magazine auf dem Grundkörper des Pipettenwechslers wird mit Mikroschal-
tern überwacht, um eine Kollision des Bestückkopfes mit einem eventuell hochragenden Magazin
zu vermeiden. Alle Magazinplätze müssen belegt sein, da der Sicherheitskreis bei fehlenden oder
nicht korrekt sitzenden Magazinen den Automaten anhält.
8.1.2.1 Lage der Pipettenwechsler für den C&P20-Kopf am CA4-Automaten
An den Stellplätzen 1, 2, 3 und 4 können bis zu 2 Pipettenwechsler für den SIPLACE SpeedStar
(C&P20 M) installiert werden (Pos. 1 und 2 in Abb. 8.1 - 4
). Dies ergibt eine Gesamtkapazität von
8 Pipettenwechslern mit 48 Magazinen und insgesamt 576 Pipettengaragen.
8 Stationserweiterungen Betriebsanleitung SIPLACE CA-Serie
8.1 Pipettenwechsler Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
450
8
Abb. 8.1 - 4 Lage der Pipettenwechsler für den SIPLACE SpeedStar (C&P20) - Beispiel
8
8
(1) Pipettenwechsler, "Reihe 1"
(2) Pipettenwechsler, "Reihe 2"
(3) Abwurfbehälter für Bauelemente
(4) Abzugsvorrichtung und Abwurfbehälter für Pipetten
(5) Pipettenmagazin
HINWEIS
Beim Einsatz eines SWS mit einem Pipettenwechsler C&P 20 ist standardmäßig eine
Reihe installiert. Eine zweite Bank ist auf Anfrage erhältlich.
Betriebsanleitung SIPLACE CA-Serie 8 Stationserweiterungen
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 8.1 Pipettenwechsler
451
8.1.2.2 Technische Daten
8
8.1.2.3 Montage
An Stellplätzen ohne SWS sind die Pipettenwechsler "Reihe 1" (siehe Abb. 8.1 - 4) standardmäßig
eingebaut und jeweils an der BE-Wagen-Einzugsvorrichtung befestigt. Sie sind mit einem Pipet-
tenabwurfbehälter mit Pustefix ausgestattet. Der Pipettenwechsler "Reihe 2" ist optional als zu-
sätzlicher Montagesatz bestellbar (siehe Abschnitt 8.1.2.8
).
8

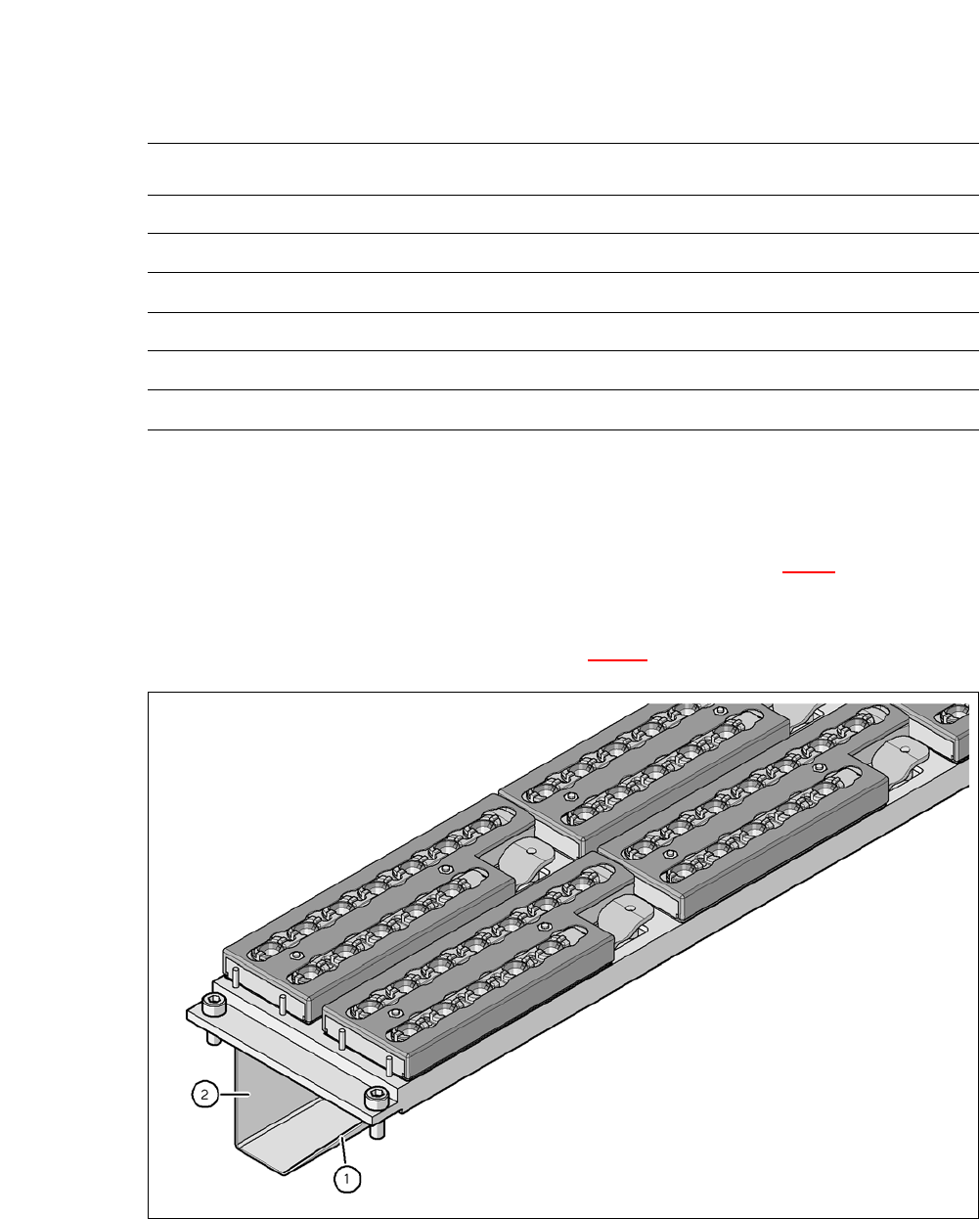

Abb. 8.1 - 5 Montageposition
(1) Schräge Seite zeigt in Richtung BE-Wagen-Einzugsvorrichtung
(2) Senkrechte Seite zeigt in Richtung Leiterplatten-Transport
Pipettenwechsler für den SIPLACE SpeedStar (C&P20 M)
Abmessungen (Länge x Breite x Höhe) 449 x 94,5 x 79 mm
a
Anzahl der Magazine 6 mit je 12 Pipettengaragen
*a
*)a Alle 6 Magazine müssen gerüstet sein
Anzahl der Pipettengaragen 72
Pipettentypen 10xx, 11xx und 12xx
Pipettenwechselzeit ca. 2 s pro Pipette
Druckluftanschluss 0,48 MPa (4,8 bar)
