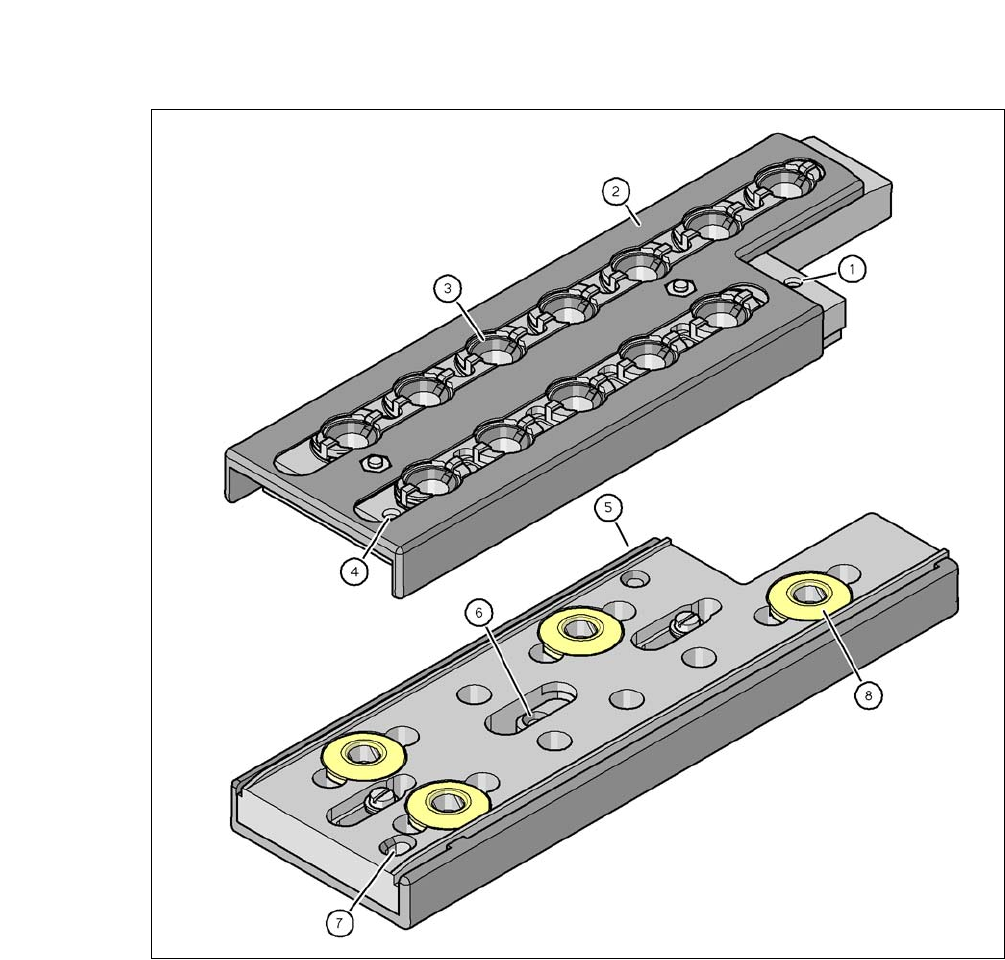

Abb. 8.1 - 6 Magazin und Pipettengaragen
(1) Marke zur Bestimmung der Position
(2) Verriegelungsplatte in Stellung "Magazin geöffnet"
(3) Pipettengarage
(4) Marke zur Bestimmung der Winkellage
(5) Bohrung für Zylinderstift zum Zentrieren der Magazine
(6) Bohrung für Zylinderstift des Schiebemechanismus
(7) Langloch für Zylinderstift zum Zentrieren der Magazine
(8) Druckknopf zum Einrasten des Magazins am Pipettenwechsler
Betriebsanleitung SIPLACE CA-Serie 8 Stationserweiterungen
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 8.1 Pipettenwechsler
455
8.1.2.5 Hinweise zur Bedienung
Füllen Sie ein Magazin zum ersten Mal mit einem bestimmten Pipettentyp auf, so kennzeich-
nen Sie dieses mit einem Aufkleber.
8
Öffnen Sie die Verriegelungsplatte und stecken Sie die Pipetten in die Pipettengaragen.
Schließen Sie die Verriegelungsplatte, damit die Pipetten nicht aus den Magazinen fallen
können.
8
8
Die Programmierung des Pipettenwechslers ist in der Betriebsanleitung SIPLACE Pro be-
schrieben.
8.1.2.6 Magazin wechseln
Drücken Sie den Hebel (Pos. 1 in Abb. 8.1 - 7), um das Magazin von den Druckknopfkugeln
HINWEIS
Füllen Sie die Magazine außerhalb der Maschine auf, und wechseln Sie immer nur
komplette Magazine.
VORSICHT
Auffüllen der Magazine!
Füllen Sie nur Magazine auf, wenn alle Pipetten, die sich am Collect&Place-Kopf be-
finden, in ihre Magazine zurückgelegt wurden.
HINWEIS
Klemmgefahr!
Wenn Bauelemente auf Magazine fallen, besteht Klemmgefahr der Verriegelungsplatte.
Vermeiden Sie, dass Bauelemente auf Magazine fallen.
Reinigen Sie deshalb die Magazine und freien Stellplätze regelmäßig.
WARNUNG
Kopfcrashgefahr bei hinausragendem Hebel!
Ein über das Magazin hinausragender Hebel (Pos. 1 in Abb 8.1 - 7
) kann zum Bestück-
kopfcrash führen.
Achten Sie darauf, dass die Hebel nicht über die Magazine hinausstehen.
8 Stationserweiterungen Betriebsanleitung SIPLACE CA-Serie
8.1 Pipettenwechsler Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
456
8
Abb. 8.1 - 7 Magazin wechseln
(1) Hebel zum Abheben des Magazins
(2) Zylinderstift, greift in die Bohrung des Magazins
(3) Federstift zum Auslösen des Mikroschalters
(4) Stift des Schiebemechanismus, verfährt die Verriegelungsplatte
(5) Druckknopfkugel
(6) Zylinderstift, greift in das Langloch des Magazins
(7) Verriegelungsplatte in Stellung "Magazin verriegelt"
8
HINWEIS
Verschieben Sie die Verriegelungsplatte in Stellung "Magazin verriegelt".
Richten Sie vor dem Einsetzen das Magazin so aus, dass die Zentrierstifte (Pos. 2
und 6 in Abb. 8.1 - 7
) in die Zentrierbohrung und in das Langloch (Pos. 6 in Abb. 8.1
- 6) gleiten können.
