Betriebsanleitung SIPLACE CA-Serie 8 Stationserweiterungen Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DR AFT 8.1 Pipettenwechsler 457  Setzen Sie das Magazin auf die Dr uckknopfkugeln (Pos. 5 in Abb. 8.1 - 7 ).  D…

100%1 / 516
8 Stationserweiterungen Betriebsanleitung SIPLACE CA-Serie
8.1 Pipettenwechsler Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
456
8

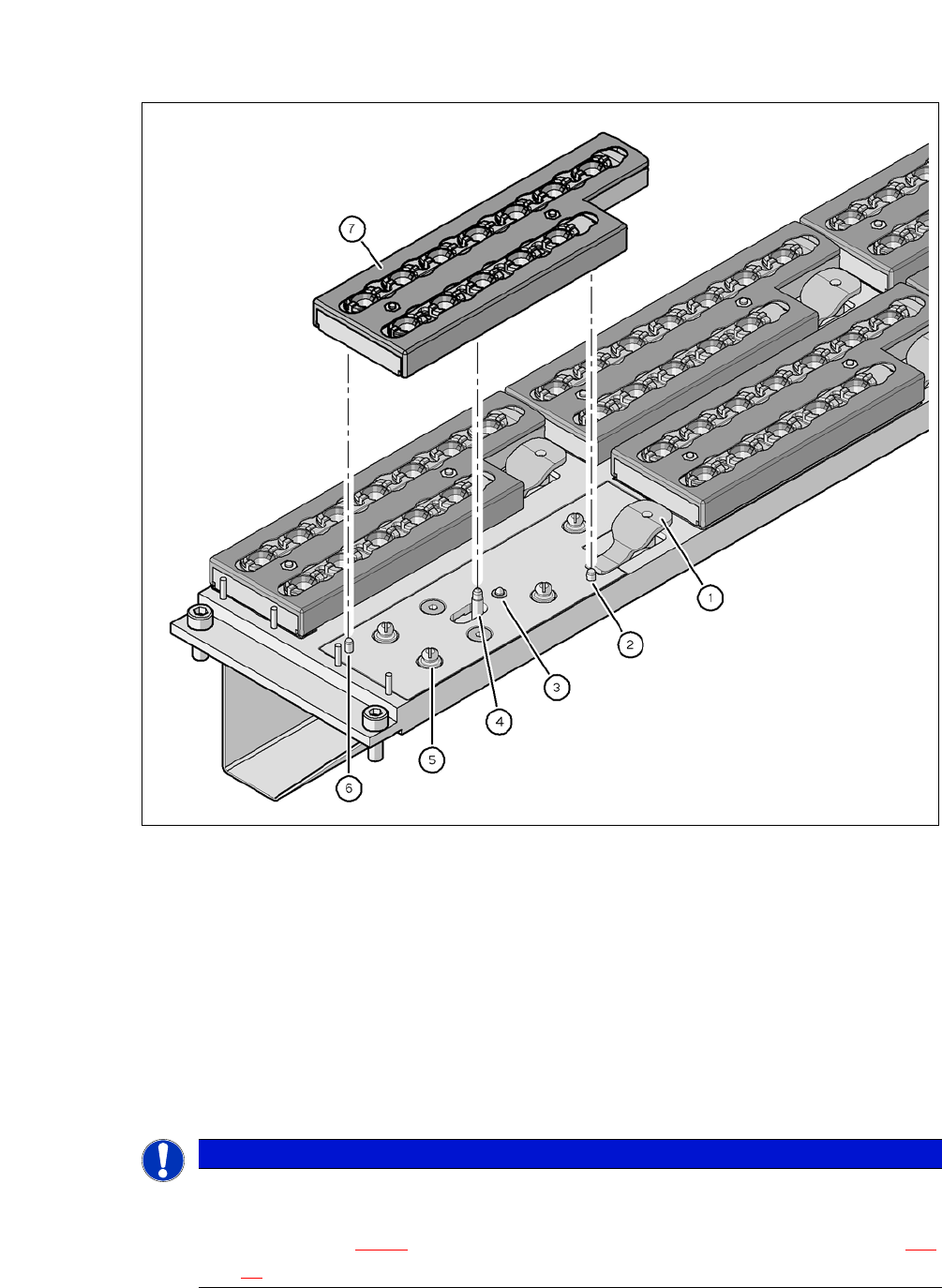

Abb. 8.1 - 7 Magazin wechseln
(1) Hebel zum Abheben des Magazins
(2) Zylinderstift, greift in die Bohrung des Magazins
(3) Federstift zum Auslösen des Mikroschalters
(4) Stift des Schiebemechanismus, verfährt die Verriegelungsplatte
(5) Druckknopfkugel
(6) Zylinderstift, greift in das Langloch des Magazins
(7) Verriegelungsplatte in Stellung "Magazin verriegelt"
8
HINWEIS
Verschieben Sie die Verriegelungsplatte in Stellung "Magazin verriegelt".
Richten Sie vor dem Einsetzen das Magazin so aus, dass die Zentrierstifte (Pos. 2
und 6 in Abb. 8.1 - 7
) in die Zentrierbohrung und in das Langloch (Pos. 6 in Abb. 8.1
- 6) gleiten können.
Betriebsanleitung SIPLACE CA-Serie 8 Stationserweiterungen
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 8.1 Pipettenwechsler
457
Setzen Sie das Magazin auf die Druckknopfkugeln (Pos. 5 in Abb. 8.1 - 7).
Drücken Sie das Magazin gleichmäßig nach unten, dass die Druckknopfkugeln gleichzeitig
in alle Druckknöpfe einrasten.
8.1.2.7 Lageerkennung
Jedes Magazin des Pipettenwechslers hat zwei Marken, eine zur Bestimmung der Position und
eine zur Bestimmung der Winkellage.
8
Abb. 8.1 - 8 Pipettenmagazin - Garagennummerierung, Marken zur Bestimmung der Position und der Winkellage
(1) Verriegelungsplatte in Stellung "Magazin offen"
(2) Marke zur Bestimmung der Position
(3) Marke zur Bestimmung der Winkellage
8 Stationserweiterungen Betriebsanleitung SIPLACE CA-Serie
8.1 Pipettenwechsler Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
458
8.1.2.8 Pipettenwechsler "Reihe 2" für den SIPLACE SpeedStar (C&P20 M)
[00119716-xx] Pipettenwechsler 2, X-Serie, C&P20
Der Pipettenwechsler "Reihe 2" kann an folgenden Stellplätzen installiert werden, wenn dort kein
SWS installiert ist:
CA4-Automat: Stellplätze 1, 2, 3 und 4 (siehe Abb. 8.1 - 4
, Seite 450)
Das Nachrüstpaket enthält neben dem Pipettenwechsler einen Montagesatz.
8
Abb. 8.1 - 9 Montagesatz für den Pipettenwechsler "Reihe 2"
