Betriebsanleitung SIPLACE CA-Serie 8 Stationserweiterungen
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 8.1 Pipettenwechsler
457
Setzen Sie das Magazin auf die Druckknopfkugeln (Pos. 5 in Abb. 8.1 - 7).
Drücken Sie das Magazin gleichmäßig nach unten, dass die Druckknopfkugeln gleichzeitig
in alle Druckknöpfe einrasten.
8.1.2.7 Lageerkennung
Jedes Magazin des Pipettenwechslers hat zwei Marken, eine zur Bestimmung der Position und
eine zur Bestimmung der Winkellage.
8

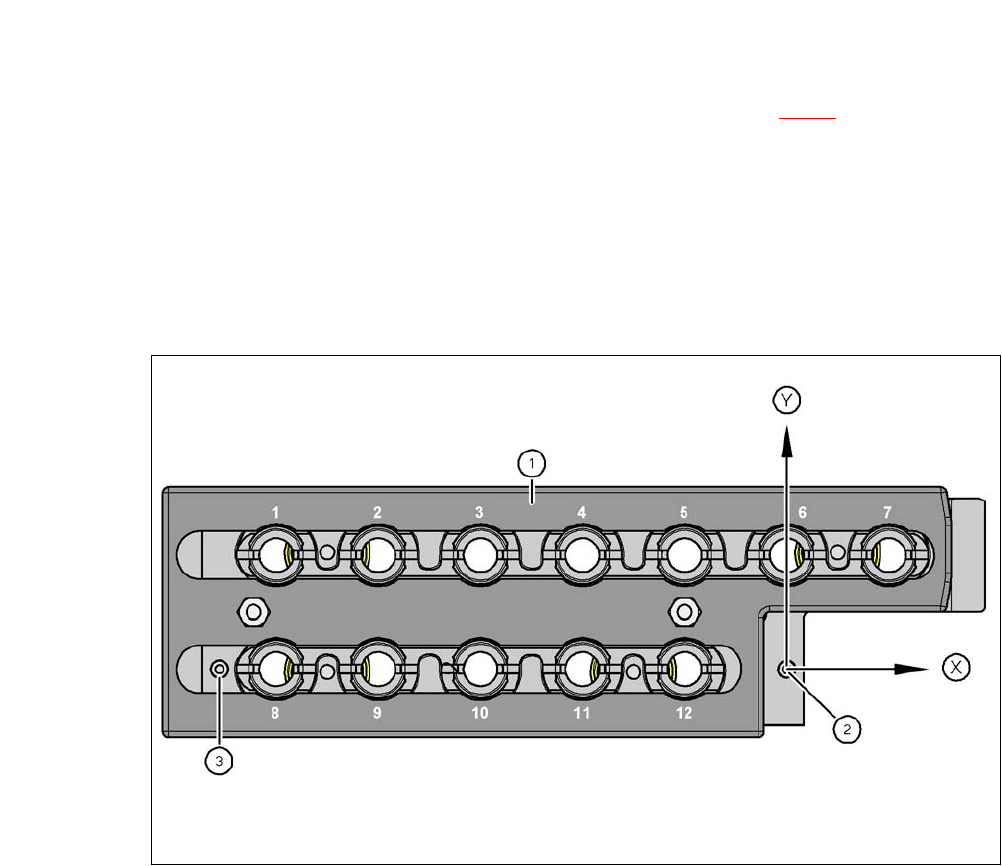

Abb. 8.1 - 8 Pipettenmagazin - Garagennummerierung, Marken zur Bestimmung der Position und der Winkellage
(1) Verriegelungsplatte in Stellung "Magazin offen"
(2) Marke zur Bestimmung der Position
(3) Marke zur Bestimmung der Winkellage
8 Stationserweiterungen Betriebsanleitung SIPLACE CA-Serie
8.1 Pipettenwechsler Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
458
8.1.2.8 Pipettenwechsler "Reihe 2" für den SIPLACE SpeedStar (C&P20 M)
[00119716-xx] Pipettenwechsler 2, X-Serie, C&P20
Der Pipettenwechsler "Reihe 2" kann an folgenden Stellplätzen installiert werden, wenn dort kein
SWS installiert ist:
CA4-Automat: Stellplätze 1, 2, 3 und 4 (siehe Abb. 8.1 - 4
, Seite 450)
Das Nachrüstpaket enthält neben dem Pipettenwechsler einen Montagesatz.
8

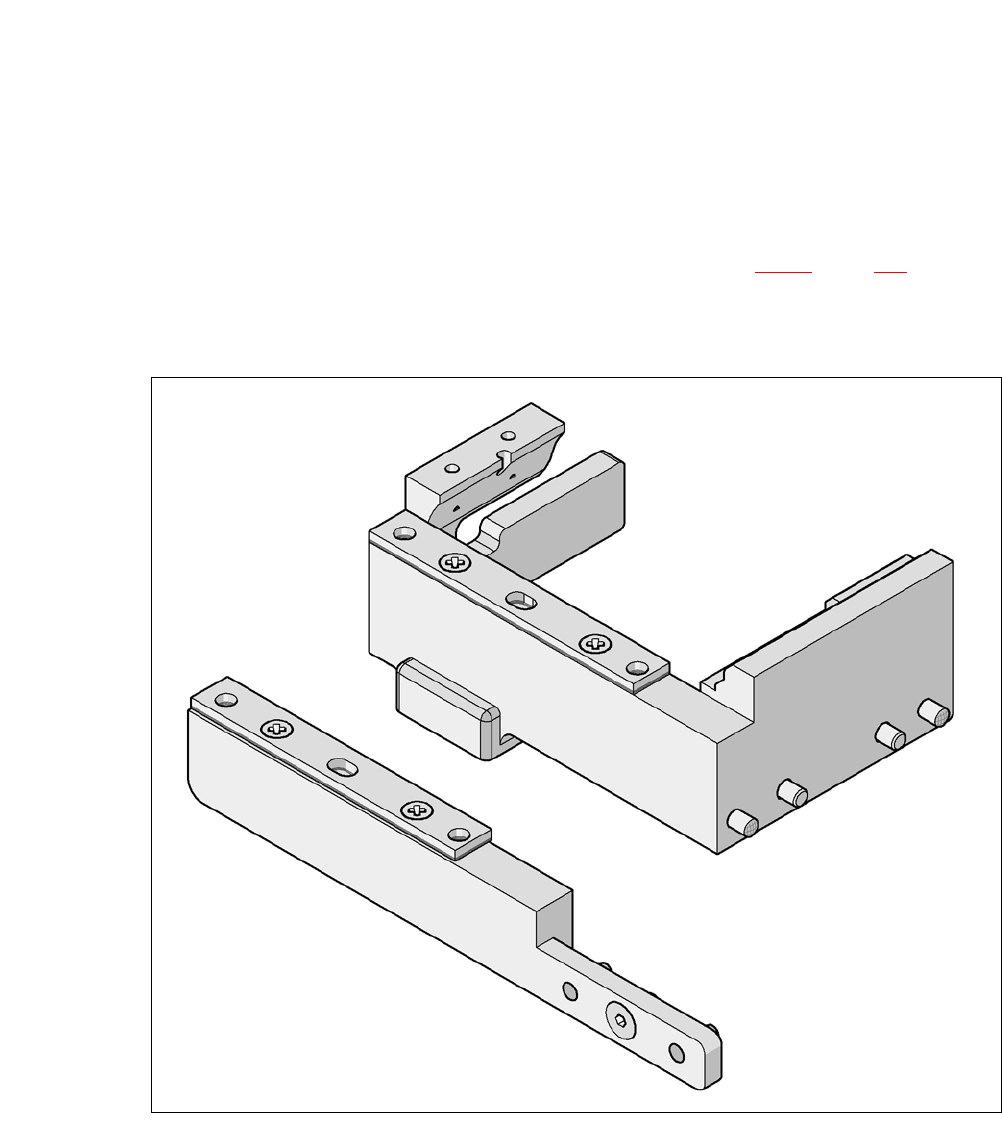

Abb. 8.1 - 9 Montagesatz für den Pipettenwechsler "Reihe 2"
Betriebsanleitung SIPLACE CA-Serie 8 Stationserweiterungen
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 8.1 Pipettenwechsler
459
8.1.3 Pipettenwechsler für den SIPLACE MultiStar und SpeedStar
Artikel-Nr. 00119741-xx Pipettenwechsler CPP, X-Serie
8
Abb. 8.1 - 10 Pipettenwechsler für den SIPLACE MultiStar und SpeedStar
(1) Pipettenmagazin für 20xx-Pipetten
(2) Pipettenmagazin für 28xx-Pipetten
8.1.3.1 Beschreibung
Dieser Pipettenwechsler kann sowohl für den CPP-Kopf als auch für den C&P20 M-Kopf verwen-
det werden. Die Magazine sitzen auf einer gemeinsamen Trägerplatte, sind mit zwei Zylinderstif-
ten zentriert und mit 4 Druckknöpfen fixiert. Mit zwei Passmarken auf jedem Magazin wird die
genaue Position ermittelt. Der richtige Sitz der Magazine auf der Trägerplatte des Pipettenwechs-
lers wird mit Mikroschaltern überwacht, um eine Kollision des Bestückkopfes mit einem eventuell
hochragenden Magazin zu vermeiden. Alle 6 Magazinplätze müssen belegt sein, da der Sicher-
heitskreis bei fehlenden oder nicht korrekt sitzenden Magazinen den Automaten anhält. Zudem
erkennt der Pipettenwechsler an der Kodierung der Pipettenmagazine, ob es sich um ein 20xx-
Pipettenmagazin oder ein 28xx-Pipettenmagazin für den CPP-Kopf oder ein 10xx-Magazin für
den C&P20 M-Kopf handelt.
Wird ein SpeedStar verwendet, dürfen keine Pipettenmagazine für den MultiStar eingesetzt sein.
An der Pipettenstation können Bauelemente von den Pipetten des MultiStar bzw. SpeedStar ab-
geblasen werden. Sowohl Pipetten des MultiStar als auch des SpeedStar können dort abgezogen
und in den Abwurfbehälter entsorgt werden.
