8.1.3.5 Hinweise zur Bedienung
Füllen Sie ein Magazin zum ersten Mal mit einem bestimmten Pipettentyp auf, so kennzeich-
nen Sie dieses mit einem Aufkleber.
8
Öffnen Sie die Verriegelungsplatte und stecken Sie die Pipetten in die Pipettengaragen.
Schließen Sie die Verriegelungsplatte, damit die Pipetten nicht aus den Magazinen fallen
können.
8
8
Die Programmierung des Pipettenwechslers ist in der Betriebsanleitung SIPLACE Pro be-
schrieben.
8.1.3.6 Magazin wechseln
Drücken Sie den Hebel (Pos. 1 in Abb. 8.1 - 14, Seite 465), um das Magazin von den Druck-
knopfkugeln zu lösen (Pos. 5 in Abb. 8.1 - 14
, Seite 465). Heben Sie das Magazin vom Trä-
ger.
8
HINWEIS
Füllen Sie die Magazine außerhalb der Maschine auf, und wechseln Sie immer nur
komplette Magazine.
VORSICHT
Auffüllen der Magazine!
Füllen Sie nur Magazine auf, wenn alle Pipetten, die sich am Collect&Place-Kopf be-
finden, in ihre Magazine zurückgelegt wurden.
HINWEIS
Klemmgefahr!
Wenn Bauelemente auf Magazine fallen, besteht Klemmgefahr der Verriegelungsplatte.
Vermeiden Sie, dass Bauelemente auf Magazine fallen.
Reinigen Sie deshalb die Magazine und freien Stellplätze regelmäßig.
WARNUNG
Kopfcrashgefahr bei hinausragendem Hebel
Ein über das Magazin hinausragender Hebel (Pos. 1 in Abb 8.1 - 14
) kann zum Bestück-
kopfcrash führen.
Achten Sie darauf, dass die Hebel nicht über die Magazine hinausstehen.
Betriebsanleitung SIPLACE CA-Serie 8 Stationserweiterungen
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 8.1 Pipettenwechsler
465
8

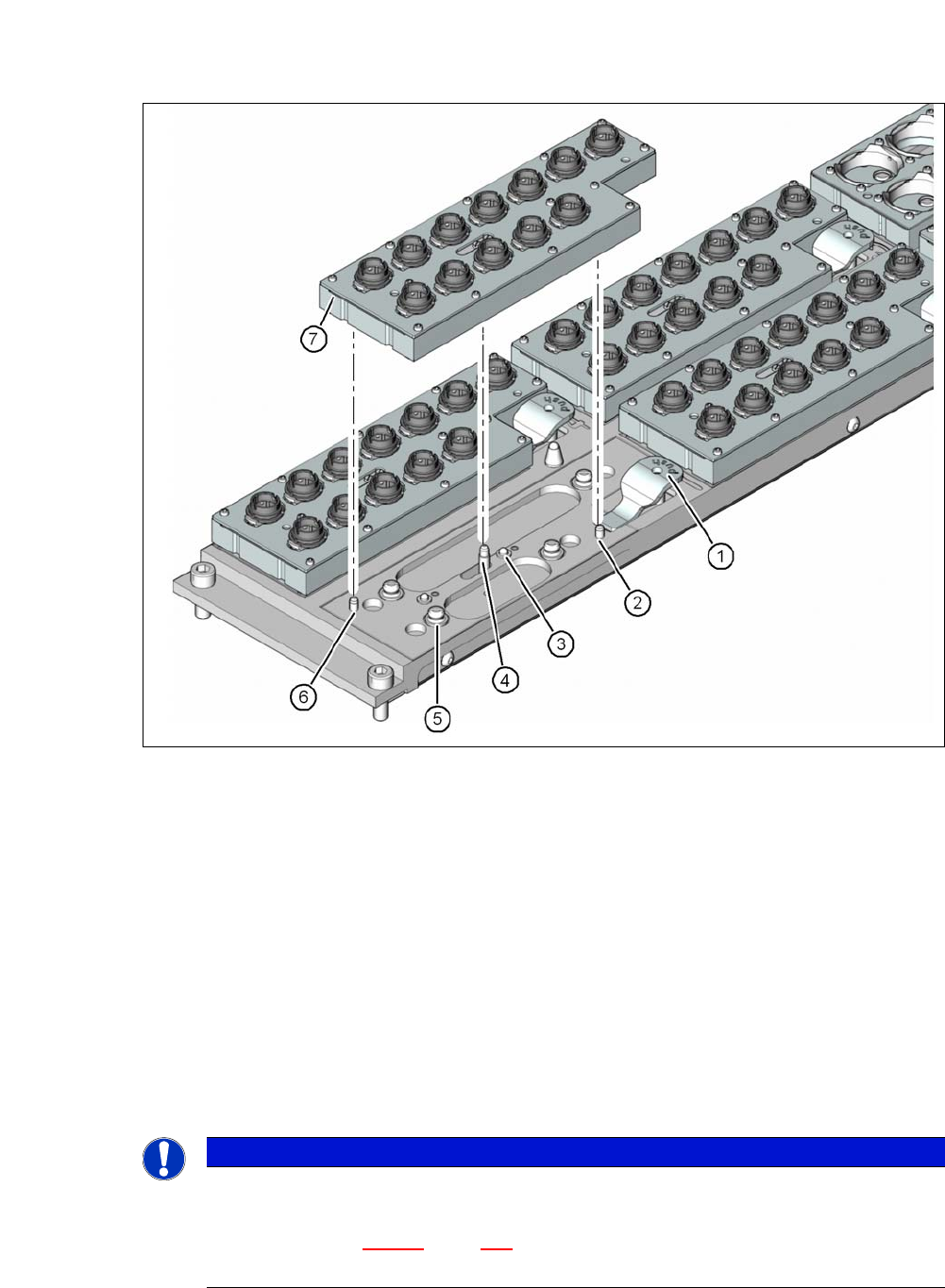

Abb. 8.1 - 14 Magazin wechseln (Beispiel 6 Magazine)
Abb. 8.1 - 15
(1) Hebel zum Abheben des Magazins
(2) Zylinderstift, greift in die Bohrung des Magazins
(3) Federstift zum Auslösen des Mikroschalters für die Magazinerkennung und Sicherheits-
schleife
(4) Stift des Schiebemechanismus, verfährt die Verriegelungsplatte
(5) Druckknopfkugel
(6) Zylinderstift, greift in das Langloch des Magazins
(7) Verriegelungsplatte in Stellung "Magazin verriegelt"
8
HINWEIS
Verschieben Sie die Verriegelungsplatte in Stellung "Magazin verriegelt".
Richten Sie vor dem Einsetzen das Magazin so aus, dass die Zylinderstifte (Pos. 2
und 6 in Abb. 8.1 - 14
, Seite 465) in die Zentrierbohrung und in das Langloch gleiten
können.
8 Stationserweiterungen Betriebsanleitung SIPLACE CA-Serie
8.1 Pipettenwechsler Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
466
Setzen Sie das Magazin auf die Druckknopfkugeln (Pos. 5 in Abb. 8.1 - 14, Seite 465).
Drücken Sie das Magazin gleichmäßig nach unten, dass die Druckknopfkugeln gleichzeitig
in alle Druckknöpfe einrasten.
8.1.3.7 Lageerkennung
Jedes Magazin des Pipettenwechslers hat zwei Passmarken, eine zur Bestimmung der Position
und eine zur Bestimmung der Winkellage.
8

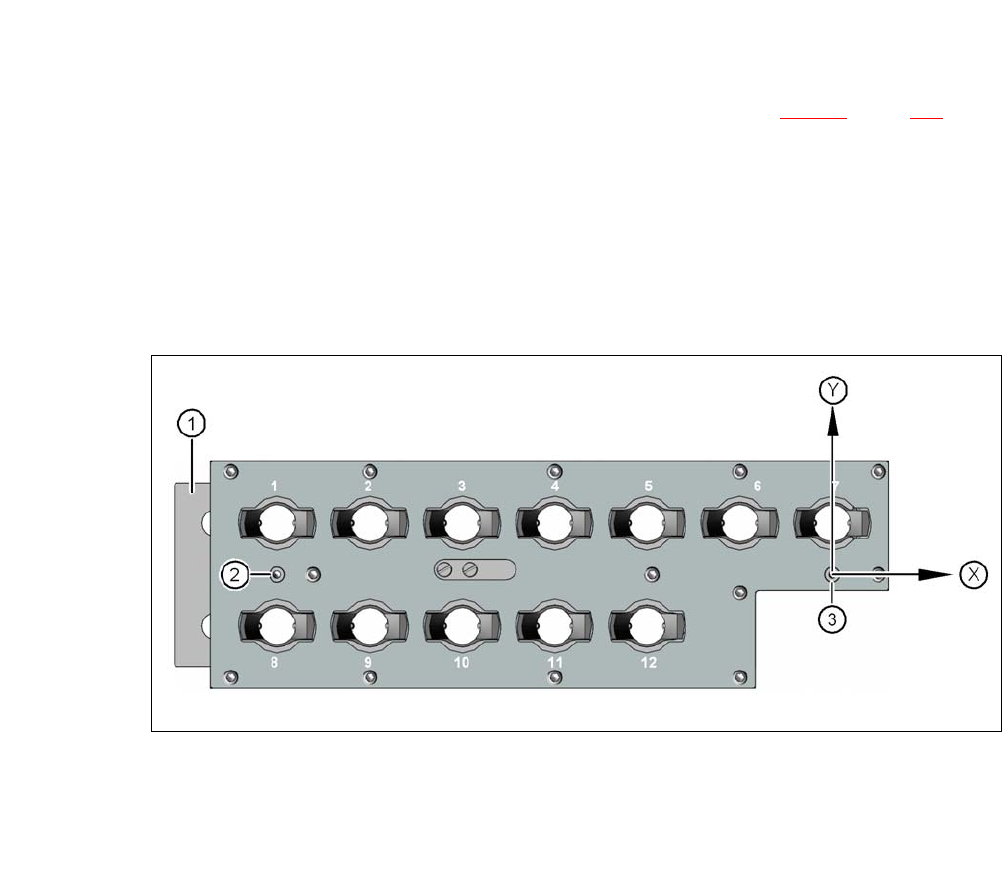

Abb. 8.1 - 16 Pipettenmagazin - Passmarken zur Bestimmung der Position und der Winkellage
(1) Verriegelungsplatte in Stellung "Magazin offen"
(2) Passmarke zur Bestimmung der Winkellage
(3) Passmarke zur Bestimmung der Position
