Betriebsanleitung SIPLACE CA-Serie 8 Stationserweiterungen Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DR AFT 8.1 Pipettenwechsler 471 8.1.4.3 Funktionsbeschreibung Das Magazin für S tandardp ipetten hat 1 Positionsm…
8 Stationserweiterungen Betriebsanleitung SIPLACE CA-Serie
8.1 Pipettenwechsler Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
470
8.1.4.2 Montage
Der Pipettenwechsler ist an der BE-Wagen-Einzugsvorrichtung befestigt.
8

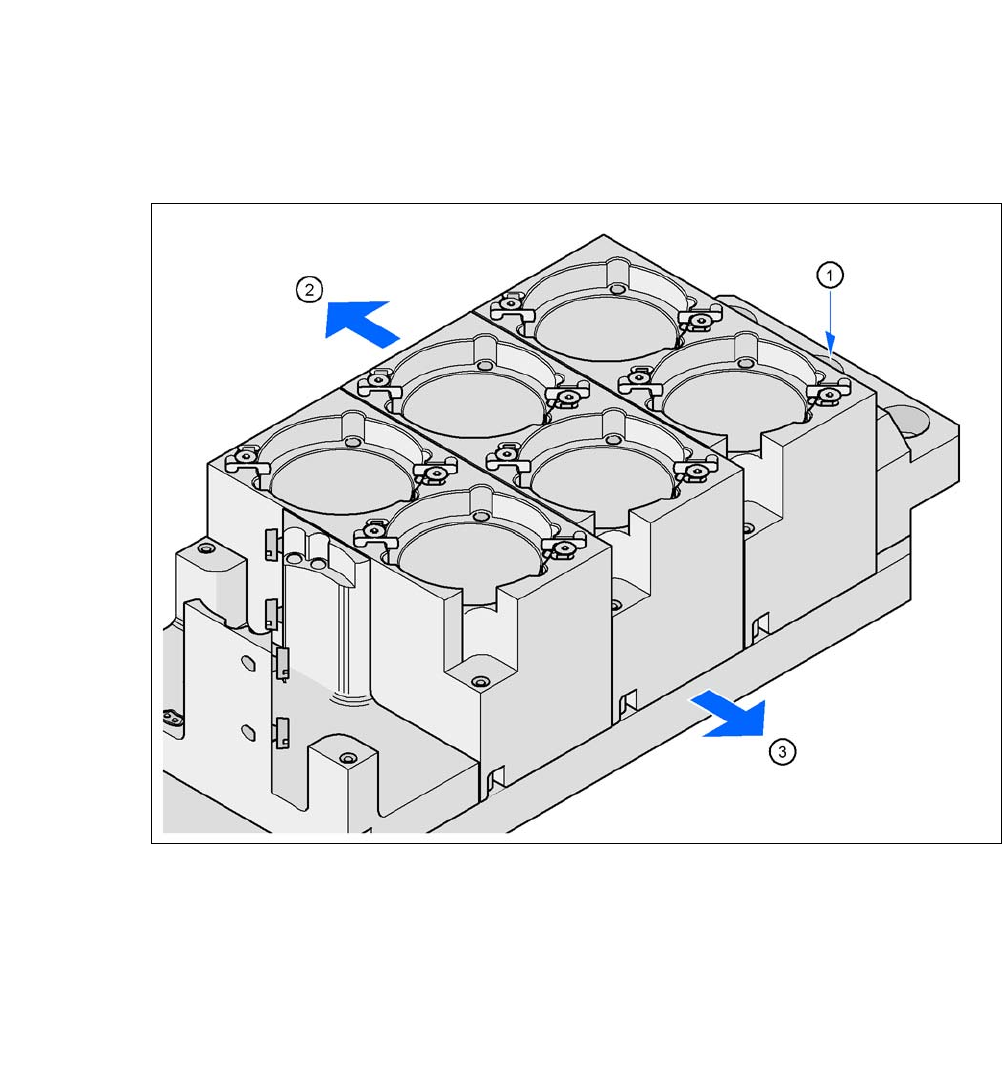

Abb. 8.1 - 19 Montageposition
(1) Markierungsbohrung
(2) Bedienerseite
(3) Pfeil zeigt in Richtung LP-Transport
8
Richten Sie den Pipettenwechsler so aus, dass die Markierungsbohrung (Pos. 1) vom Bedie-
ner her gesehen links liegt.
Betriebsanleitung SIPLACE CA-Serie 8 Stationserweiterungen
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 8.1 Pipettenwechsler
471
8.1.4.3 Funktionsbeschreibung
Das Magazin für Standardpipetten hat 1 Positionsmarke für die Lageerkennung, das Magazin für
Sonderpipetten/Greifer zwei. In der Garage werden die Pipetten durch Kugeln fixiert. Je nach
Drehrichtung der DP-Achse werden die Pipetten entweder geklemmt oder zur Entnahme freige-
geben.
8
Abb. 8.1 - 20 Magazin für Standard- und Sonderpipetten
(1) Standardmagazin
(2) Positionsmarke
(3) Pipettengarage
(4) Magazin für Sonderpipetten und Greifer
(5) Pipettengarage
(6) Kugeln zum Fixieren der Pipetten
8.1.4.4 Pipettenwechsler 2 für den TwinStar
Artikel-Nr. 00119717-xx Pipettenwechsler 2, TwinStar
Dieser Pipettenwechsler kann bis zu 10 Pipettenmagazine aufnehmen. Alle anderen technischen
Daten sind mit dem 1. Pipettenwechsler identisch.
8 Stationserweiterungen Betriebsanleitung SIPLACE CA-Serie
8.1 Pipettenwechsler Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
472
8.1.5 BE-Abwurfbehälter für den SIPLACE TwinHead
Für den SIPLACE TwinHead kann ein BE-Abwurfbehälter installiert werden. Er ist neben dem
Finepitch-Visionmodul positioniert.
8
Abb. 8.1 - 21 BE-Abwurfbehälter für den SIPLACE TwinHead
