8.1.4.3 Funktionsbeschreibung
Das Magazin für Standardpipetten hat 1 Positionsmarke für die Lageerkennung, das Magazin für
Sonderpipetten/Greifer zwei. In der Garage werden die Pipetten durch Kugeln fixiert. Je nach
Drehrichtung der DP-Achse werden die Pipetten entweder geklemmt oder zur Entnahme freige-
geben.
8

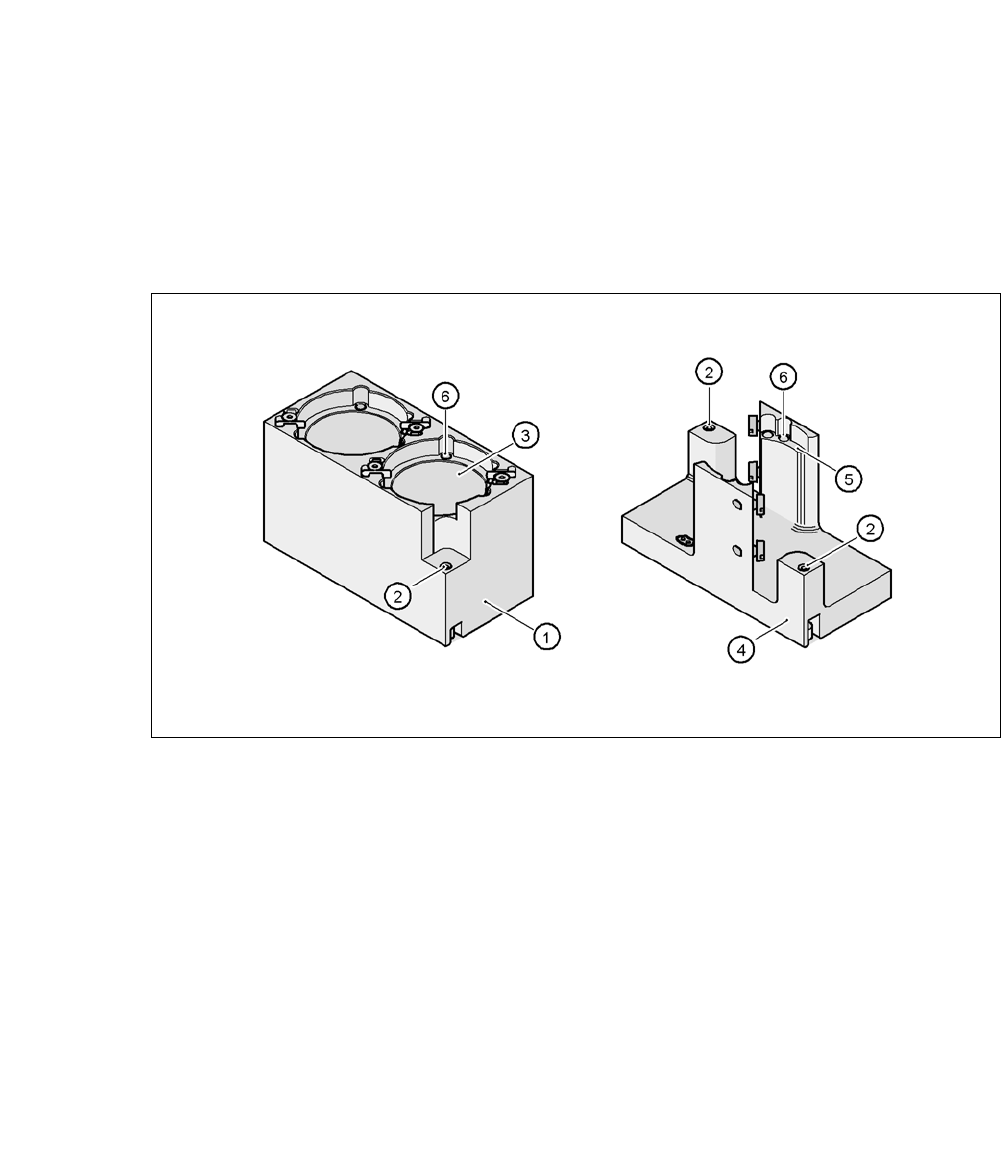

Abb. 8.1 - 20 Magazin für Standard- und Sonderpipetten
(1) Standardmagazin
(2) Positionsmarke
(3) Pipettengarage
(4) Magazin für Sonderpipetten und Greifer
(5) Pipettengarage
(6) Kugeln zum Fixieren der Pipetten
8.1.4.4 Pipettenwechsler 2 für den TwinStar
Artikel-Nr. 00119717-xx Pipettenwechsler 2, TwinStar
Dieser Pipettenwechsler kann bis zu 10 Pipettenmagazine aufnehmen. Alle anderen technischen
Daten sind mit dem 1. Pipettenwechsler identisch.
8 Stationserweiterungen Betriebsanleitung SIPLACE CA-Serie
8.1 Pipettenwechsler Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
472
8.1.5 BE-Abwurfbehälter für den SIPLACE TwinHead
Für den SIPLACE TwinHead kann ein BE-Abwurfbehälter installiert werden. Er ist neben dem
Finepitch-Visionmodul positioniert.
8

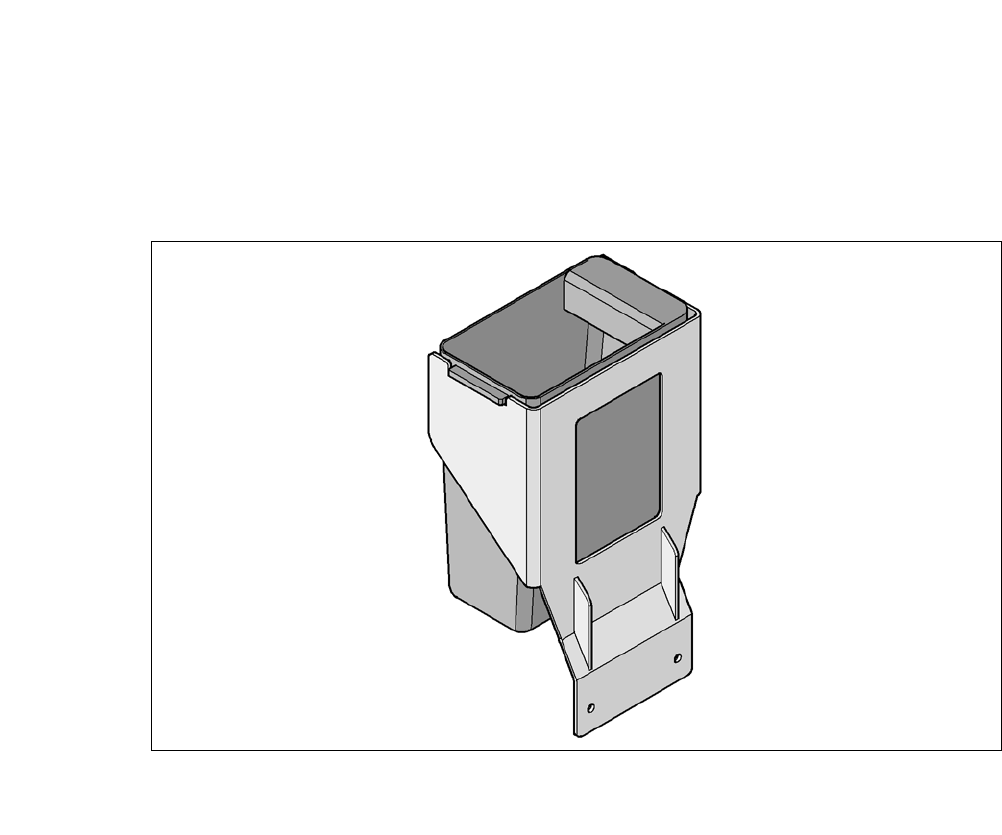

Abb. 8.1 - 21 BE-Abwurfbehälter für den SIPLACE TwinHead
Betriebsanleitung SIPLACE CA-Serie 8 Stationserweiterungen
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 8.2 Sensor für den BE-Abwurfbehälter
473
8.2 Sensor für den BE-Abwurfbehälter
[00116848-xx] Abfrage BE-Abwurfbehälter X-Serie/D3
Der Sensor für den BE-Abwurfbehälter überwacht, ob der Abwurfbehälter korrekt in seiner Halte-
rung sitzt.
– Wurde der Abwurfbehälter nicht korrekt eingesetzt, kann der Automat nicht gestartet werden.
– Springt der Abwurfbehälter während des Bearbeitungsprozesses aus seiner Halterung, wird
der Automat sofort angehalten, um einen Kopfcrash zu vermeiden.
Jeder Abwurfbehälter kann mit einem eigenen Sensor überwacht werden.
8
8.3 BE-Kamera für den TwinStar, FC-Kamera
8.3.1 BE-Kamera stationär P&P, Typ 25, 16 x 16, digital (FC-Kamera)
Artikel-Nr. 00119718-xx BE-Kamera stationär 16x16 digital, Typ 25
HINWEIS
Wir empfehlen, an Stellplätzen ohne SWS bei Einsatz eines
SIPLACE SpeedStar (C&P20 M) den optionalen Sensor für den BE-Abwurfbehälter zu in-
stallieren.
